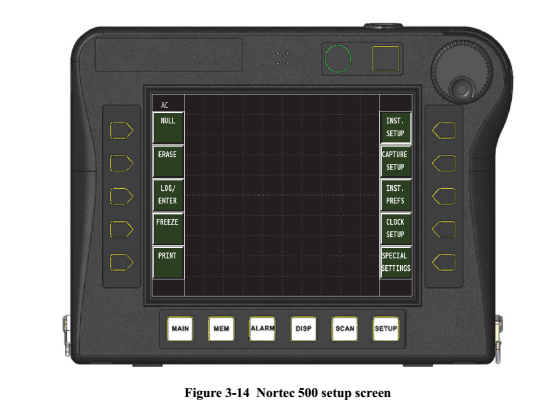

日本奥林巴斯 Olympus​ Nortec500​涡流探伤仪
日本奥林巴斯 Olympus​ Nortec500​涡流探伤仪 日本奥林巴斯 Olympus​ Nortec500​涡流探伤仪 日本奥林巴斯 Olympus​ Nortec500​涡流探伤仪
  • 日本奥林巴斯 Olympus​ Nortec500​涡流探伤仪

  • 产品编号 : Nortec500
  • Nortec® 500型系列是Olympus推出的涡流探伤仪。该系列仪器具有完备的功能:内部平衡线圈、vga输出接口(用于平视显示器、监视器和投影仪)以及便于快速传输信息的usb接口。此外,nortec 500型系列还应用powelink™技术,进行自动探头识别和程序设置。nortec 500型系列较之以往的nortec涡流仪器有了很大改进。它可有4种配置。
  • 询价

产品描述


Nortec® 500型系列是Olympus推出的涡流探伤仪。该系列仪器具有完备的功能:内部平衡线圈、vga输出接口(用于平视显示器、监视器和投影仪)以及便于快速传输信息的usb接口。此外,nortec 500型系列还应用powelink™技术,进行自动探头识别和程序设置。nortec 500型系列较之以往的nortec涡流仪器有了很大改进。它可有4种配置。每种配置都包括一个usb接口和低噪音的增强分辨率功能。由于具有内部平衡线圈,用户可使用价格低廉的绝对式探头,而无需使用外部平衡线圈适配器。内置的前置放大器在进行较困难的检测时,可提供附加增益。vga输出用于连接可选平视显示设备,因而可解放双手,自如操作。远程归零适配器选项使得操作更加便利:从探头端便可将探头清零,并清除仪器屏幕的信息。当需要减轻仪器的重量时,使用小型电池可将仪器的重量减轻至1.2公斤(合2.8磅),而无需改变全色vga分辨率和显示器尺寸。


四种配置:

◇nortec® 500型仪器可进行基本的单频涡流检测,而且包含外部输出功能。

nortec® 500c型仪器不仅可以进行基本的单频涡流检测,还具备数字电导率和镀层厚度测量功能。
nortec® 500s型仪器具备nortec 500c型仪器的所有功能,并增加了使用旋转扫查器的功能。
nortec® 500d型仪器具备nortec 500s型仪器的所有功能,并增加了双频功能。




主要特征:


50 hz~12 mhz的频率范围。

前置放大器(0 db或14 db)。
单个锂离子电池,可选两种电池配置:2.4 ahr或8.8 ahr。
机载存储,*多存储200个程序。
重量轻,1.2 kg~1.7 kg,取决于电池配置。
165 mm全色vga彩色液晶显示(640 × 480分辨率)。
屏显参考记忆功能,用于自动缺陷检测。
防异物碎片(fod)的机壳设计。
可为单线圈探头导入内部平衡。
保持缺陷信号的显示冻结功能。
powerlink? 技术–自动探头识别和仪器设置。
VGA输出。



主要技术规格
外型尺寸:(长 x 高 x 厚):216 mm × 140 mm × 61 mm。
重量:1.2 kg~1.7 kg,取决于配置。
显示器:133 mm × 99 mm,对角线长165 mm,全色vga彩色液晶显示屏(640 × 480像素)。
工作温度:–10ºc~55ºc(14ºf~122ºf)。
湿度:5%~95%。
等级:基于美军标准mil-prf-28800f手册的2级规范。
海拔高度:*大操作和非操作海拔高度为4600米。
电源要求:85 v~240 v,50~60 hz。电池可以在机内充电,或用外部充电器充电。一般充电时间为4小时。
可用电池:2.4 ahr或8.8 ahr锂离子电池。
低电量保护:电量状态显示条表明仪器大约可运行的时间。使用时间约剩10分钟时,低电量指示器将显示提示信息。

电池工作时间:额定3~8小时,取决于配置及扫查器的使用情况。

频率范围:50 hz~12 mhz。
增益:0 db~90 db,增量为0.1 db。可分别或同时调整水平增益和垂直增益。
旋转:可在0º~359º范围内变换旋转角度,增量为1º。
扫查:扫查每个分区使用的时间在0.005~4秒范围内可变。
低通滤波器:10 hz~500 hz,宽带。
高通滤波器:关闭;或2 hz~500 hz,双电极响应。
内置前置放大器:5x(14 db)附加增益。
探头驱动:2 v、6 v、12 v。
可调保持时间:0.1~5秒。
探头类型:绝对式和差分式探头,可配置为桥式或反射式。该款仪器与powerlink™ 探头完全兼容。
报警:可被设置为正报警框、负报警框、极坐标位置或扫查报警触发。
报警模式:1~3个框形闸门、极坐标、扫查、电导率和镀层厚度。
轨迹存储:可存储多达200个轨迹,以备日后调用。轨迹可为静态或冻结状态,并包含*多达60秒的动态图形记录。捕获轨迹的日期和时间与轨迹一同被储存。
程序存储:可存储和调用多达200个仪器设置。每个设置被保存时,存储的日期和时间也被记录下来。
打印输出:提供一个用户可配置的报告标题栏,包括屏显数据,以及包含序列号在内的探头参数(仅指利用powerlink™ 技术的探头)。


输入/输出
双频:(仅适用于nortec 500d型)
电源:双引脚连接器,供内部电池充电,并供设备使用交流电。
usb端口:可与pc机和打印机连接。
探头接口:16针lemo®和bnc。
模拟输出:f1和f2的水平和垂直输出。±5 v,每个分区1 v(4个输出)。
报警输出:15针模拟和报警输出接口。

vga输出:15针接口。


频率扩展:50 hz~12 mhz
第二频率:25 hz~6 mhz,
第二频率是第一频率乘以以下分数:

1/2(f1 < 6 mhz)、1/4、1/8、1/16、1/32。

显示器:仅有频率1(f1)、仅有频率2(f2)、频率1与频率2之和、频率1与频率2之差,

根据所选择的f1与f2组合以及混合频率,分屏显示。

高通滤波器:仅适用于频率1(f1)。



扫查器
选购附件

(仅适用于nortec 500s和nortec 500d)扫查器兼容性:与所有nortec

扫查器兼容,并与多种市场上可以购得的其它扫查器兼容。

瀑布式显示:每孔60条扫查线,而且屏幕上显示从扫查起点到缺陷之间

距离的读数(仅适用于ps-5)。


橡胶保护套:1020328
胸挂带:ep4/ch
外置电池充电器:3720308
附加锂离子电池:2.4 ahr~0146690,

或者8.8 ahr~0146689
