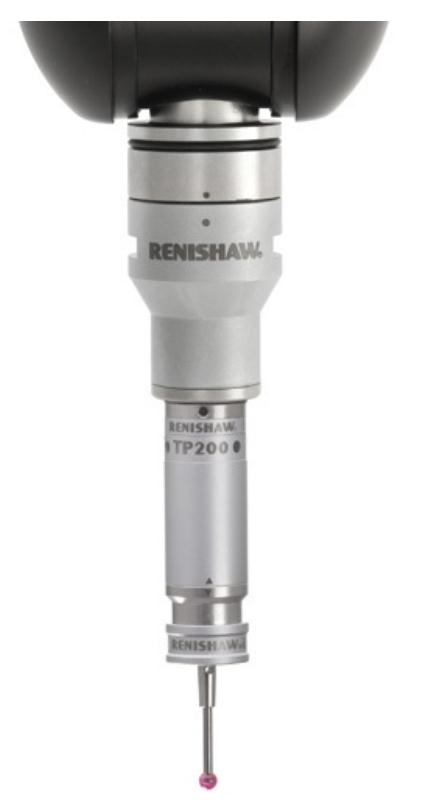

英国雷尼绍Renishaw TP200坐标机测头
- 产品编号 : TP200
- TP200具有模块交换功能的超小型测头，它使用应变片机构，比机械结构式触发测头的寿命更长、精度更高。TP200采用微应变片传感器，实现优异的测量重复性和精确的3D空间形状测量精度，即使配用长测针时也不例外。传感器技术提供亚微米级的重复性，并且消除了机械结构式测头存在的各向异性问题。测头采用成熟的ASIC电子元件，确保了在数百万次触发中的可靠操作。
- 询价
产品描述
TP200具有模块交换功能的超小型测头，它使用应变片机构，比机械结构式触发测头的寿命更长、精度更高。TP200采用微应变片传感器，实现优异的测量重复性和精确的3D空间形状测量精度，即使配用长测针时也不例外。传感器技术提供亚微米级的重复性，并且消除了机械结构式测头存在的各向异性问题。测头采用成熟的ASIC电子元件，确保了在数百万次触发中的可靠操作。
TP200B采用的技术与TP200相同，但允许更高的振动公差。这有助于克服因坐标测量机传导振动或在移动速度很高的情况下使用长测针所引发的误触发问题。请注意，我们不推荐TP200B配用LF模块或曲柄/星形测针。
|
TP200系统组件包括: TP200或TP200B测头本体（TP200B为另一款，允许更大振动公差） TP200测针模块 — 选择固定越程测力：SF（标准测力）或LF（低测力） PI 200-3测头接口 SCR200测针交换架 还有一种EO模块（扩展越程），越程测力与SF相同，但工作范围更大，并在测头Z轴方向提供保护。
特性与优点: |
 |
|
规格摘要 |
TP200 | TP200B |
|---|---|---|
|
主要应用 |
用于需要高精度的数控坐标测量机。 |
与TP200一样，但是用在出现误触发事件的场合。 |
|
感应方向 |
六轴：±X、±Y、±Z |
六轴：±X、±Y、±Z |
|
单向重复性 (2s µm) |
电平触发1：0.40 µm 电平触发2：±0.50 µm |
电平触发1：0.40 µm 电平触发2：±0.50 µm |
|
XY（2D）轮廓测量偏差 |
电平触发1：0.80 µm 电平触发2：±0.90 µm |
电平触发1：±1 µm 电平触发2：±1.2 µm |
|
XYZ (3D) 轮廓测量偏差 |
电平触发1：±1 µm 电平触发2：±1.40 µm |
电平触发1：±2.50 µm 电平触发2：±4 µm |
|
测针交换的重复性 |
SCR200：±0.50 µm（*大） 手动：±1 µm（*大） |
SCR200：±0.50 µm（*大） 手动：±1 µm（*大） |
|
测力（测尖） |
XY平面（所有模块）：0.02 N Z轴（所有模块）：0.07 N |
XY平面（所有模块）：0.02 N Z轴（所有模块）：0.07 N |
|
越程测力（位移为0.50 mm时） |
XY平面（SF / EO模块）：0.2 N至0.4 N XY平面（LF模块）：0.1 N至0.15 N Z轴（SF / EO模块）：4.90 N Z轴（LF模块）：1.60 N |
XY平面（SF / EO模块）：0.2 N至0.4 N XY平面（LF模块）：0.1 N至0.15 N Z轴（SF / EO模块）：4.90 N Z轴（LF模块）：1.60 N |
|
重量（测头传感器和模块） |
22 g |
22 g |
|
*长加长杆（如配在PH10 PLUS系列测座上） |
300 mm |
300 mm |
|
推荐的*大测针长度（M2测针系列） |
SF / EO模块：50 mm钢质至100 mm GF LF模块：20 mm钢质至50 mm GF |
SF / EO模块：50 mm钢质至100 mm GF LF模块：20 mm钢质至50 mm GF |
|
安装方式 |
M8螺纹 |
M8螺纹 |
|
适合的接口 |
||
|
测针模块交换架 |
自动：SCR200 手动：MSR1 |
自动：SCR200 手动：MSR1 |
|
测针系列 |
TP200测针模块:
测针模块通过高重复性机械定位的磁性接头安装在TP200/TP200B测头本体上，具有快速测针交换功能和测头越程保护功能。
有三种测针模块可供选择，具有两种不同的越程测力。
|
模块 |
SF（标准测力） |
LF（低测力） |
EO（长越程） |
|---|---|---|---|
|
应用 |
一般使用。 |
小直径测球或必须使用小测力的场合。 |
额外越程使坐标测量机在较高的碰触速度下安全停止并回退。 |
|
说明 |
测针*长可达100 mm，测球直径 > 1 mm。 |
测球直径小于1 mm。 |
与SF的越程测力相同。 测头Z轴的额外越程为8 mm。 |
SCR200交换架:
SCR200可以高速自动交换多达六个TP200测针模块。SCR200由独自的测头接口 — PI 200-3供电，并可确保安全的测针交换。SCR200套件可包含低测力和标准测力组件，每一种套件都包含一个SCR200加上三个测力相同的测针模块。
