德国菲希尔Fischer FMP10-FMP40膜厚仪
德国菲希尔Fischer FMP10-FMP40膜厚仪
  • 德国菲希尔Fischer FMP10-FMP40膜厚仪

  • 产品编号 : FMP10
  • 对于仪器,您可以根据您的应用从新的FMP家族(参见右侧表格)中选取;对于探头,我们为您提供了大量高精度的探头,相信一-定有一款适合您。
  • 询价

产品描述


先进的涂镀层测厚仪

新一代手提式仪器和可更换的探头可以提供无损且高
精度的涂镀层厚度测量。无论是生产过程中的质量控!
制,还是在来料检验中的随机抽检和全检,我们都会
提供友好的用户体验和多样的选择来满足您的需求。
由于采用了模块化设计,您可以为您的特殊需求分别
选择仪器和探头。对于仪器,您可以根据您的应用从
新的FMP家族(参见右侧表格)中选取;对于探头,
我们为您提供了大量高精度的探头,相信一-定有一款
适合您。




特殊功能;
●根据磁感应法和(或)电涡流法无损测量涂镀层厚度。
●自动识别探头和基材。
●坚固的外壳及高对比度大尺寸图形显示器。
●仪器操作简单,具备多种统计评估能力。
●USB接口可以连接计算机,FMP30-40 还可以连接
打印机。
●创新的探头技术使得测量更精确,测量范围更广。

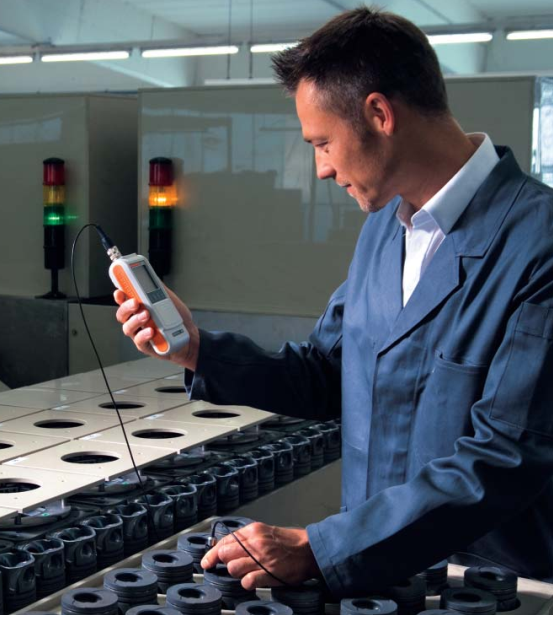

使用FTA3.3H探头对刚生产出来的引擎活塞进行质量检测。

使用FAI 3.3- 150探头进行测量。

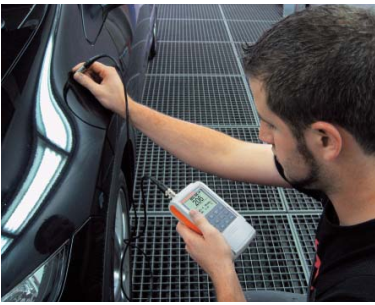

使用FD 10探头测量油漆的厚度。

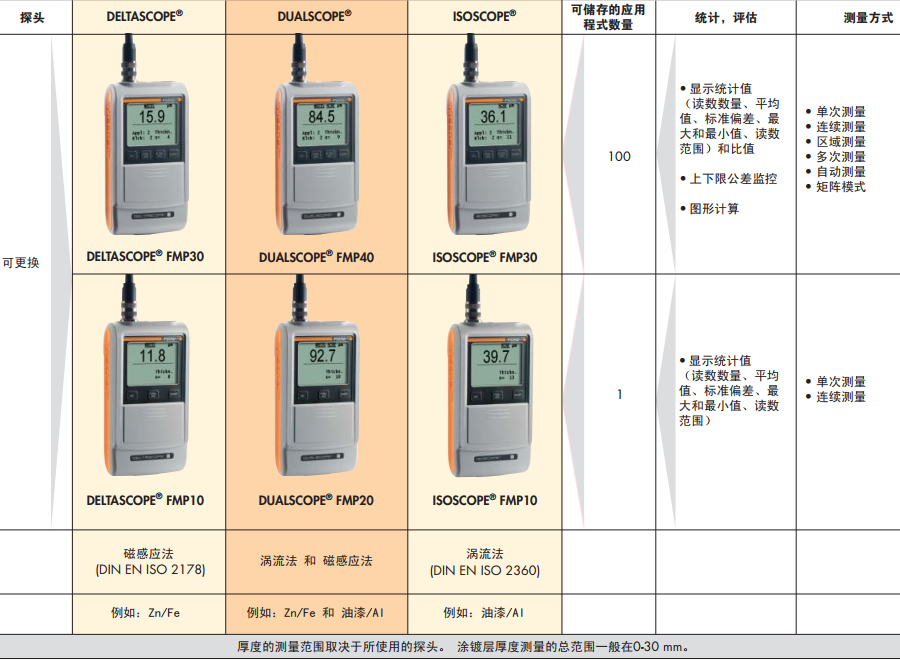

FMP10FMP20FMP30FMP40仪器概览




您一定能从新的FMP家族中找到适合您的仪器。选择仪器的主要标准是涂镀层的种类及其底材的材料,然后再决定您是要-个基本款的仪器(FMP10/FMP20),亦或是拥有扩展的应用程式存储内存、大量的图形和统计计算功能以及多种测量选项的机型(FMP30/FMP40)。

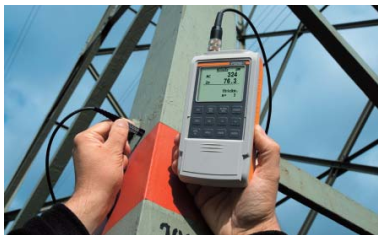

使用DUALSCOPE FMP40以及FDX 10两用探头在室外进行测量。





DELTASCOPE FMP10或FMP30
可以测量铁材或钢材上非铁磁金属镀层的厚度,例如:铬、铜、锌以及涂料、油漆、搪瓷和塑料镀层。ISOSCOPE FMP10和FMP30可以测量非铁磁金属基材.上涂料、油漆、塑料涂层和阳极氧化层的厚度。


DUALSCOPE FMP20和FMP40
能够自动识别底材材料并且集成了两种测量方法,使这个系列的仪器可以测量钢材和铁材亦或是非铁磁基材上的大部分涂镀层的厚度。由于集合了两种测量方法,这个系列的仪器还能够在一次测量过程中同时测得两层涂镀层的厚度(油漆层/锌层),并且分别显示出来。




FMP10和FMP20体现了全新FMP系列手持式仪器精确的 测量技术。

这些用户界面友好又坚固耐用的仪器配合可更换的探头使用可以

满足所有的测量要求。它们能够显示重要的统计数据。您的测量

结果可以与校准信息一起以应用程式的形式储存于仪器里,确保

您每天快速、可靠地使用。

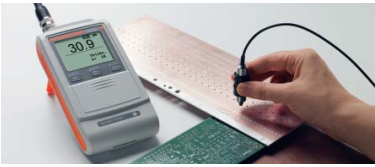

ISOSCOPE8 FMP10配合FTA3.3-.Cu探头测量印刷线路板,铜板

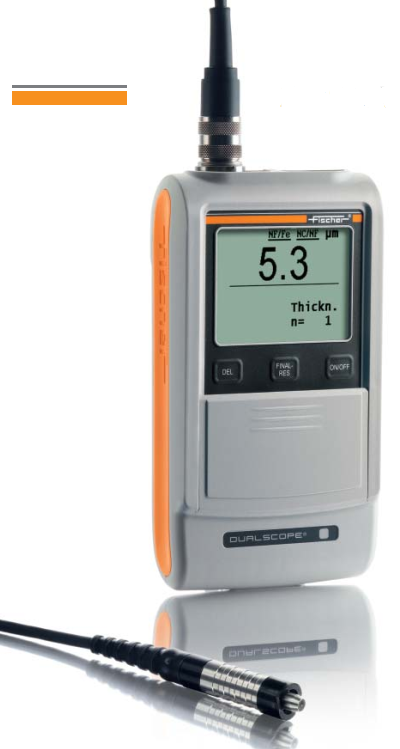

      涂镀层测厚仪DELTASCOPE@ FMP10,
ISOSCOPE⑧FMP10, DUALSCOPE@ FMP20

FMP10和FMP20型仪器的功能
●可以配合所有基于磁感应法和涡流法的探头使用
●自动识别探头
●自动识别底材(FMP20)
●仪器操作界面友好
●USB接口可以连接计算机
●240x160像素高对比度大尺寸显示屏
●开机后即可测量
●插入探头即可测量
●测量完成后声音提示
●通过简单的零位修正就能适应底材形状(归一化)
●校准简便(使用一到两片箔片)
●针对少见材料或者形状复杂的产品设置主校准模式
(需配合主校准标准片使用)
●可以调节仪器自动关机时间和连续使用时间
●仪器状态显示(例如:电量低时出现的警告信息)
●键盘锁/功能限制模式
●滑盖保护键盘
●多语言显示
●测量结果的单位可在μm和mils之间切换

应用程式存储
●可以储存一个应用程式,包括校准信息。

统计和计算
●显示统计数据,例如:平均值、标准偏差、
*大和*小值、读数范围。

测量方式
●单次测量
●用“连续测量”模式测量可以对样品表面进行连续扫描。

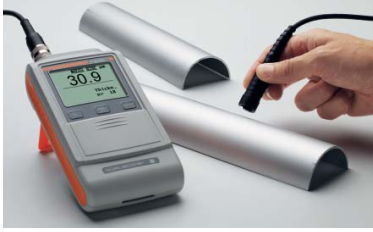

DUALSCOPE& FMP20配合获得**的曲率补偿探头FTD3.3测量

阳极氧化样品。





FMP30和FMP40型仪器比基本款的FMP 10和FMP20型仪器

拥有更多的功能。例如:可以储存更多应用程式的大内存、

大量的图形和统计计算功能等。这样就能适用于更加广泛

的应用、满足客户更高的要求。上下限公差的自由输入可

以帮助客户对生产过程进行更全面的分析和统计。更多种

测量方式可供选择,帮助您完成的测量。

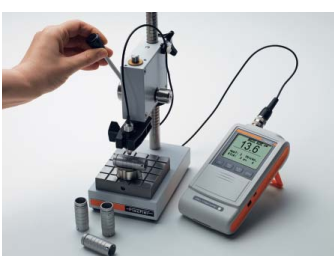

DUALSCOPE@ FMP40配合FGA2H探头和工作台使用,在夹具的定位下测量圆柱形工件。

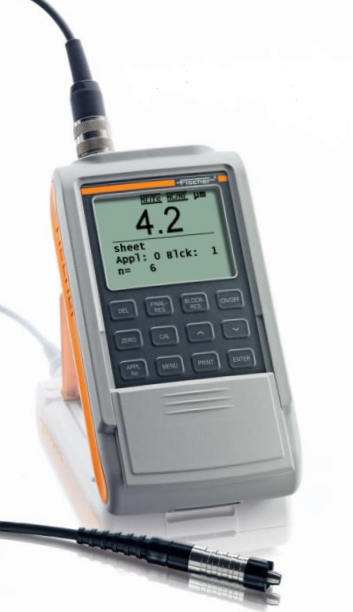

     涂镀层测厚仪DELTASCOPE@ FMP30,
ISOSCOPE@ FMP30, DUALSCOPE@ FMP40

FMP30和FMP40型仪器的功能
(相对于FMP10和FMP20型仪器增加的功能)
仪器功能
●自动识别底材(FMP40).
●外部触发测量
(例如:测量直径很小的空心圆柱体的内壁)
●使用未知材料的镀层进行校准(仅限于磁感应法)
●USB接口可以连接计算机和打印机
●电池供电和交流电源(可选件)供电

应用程式存储
●可以储存100个应用程式,包括校准信息。
●可以储存20,000个读数
●可以储存4,000个数据组
●数据组包含日期和时间信息
●纠正已储存的读数
●应用程式关联功能:多个应用程式能使用相同的

归一化/校准信息
●通过电脑计算机可以编辑应用程式名称
(可选件: MP-Name软件 )

统计和计算
●数据组统计值和所有数据统计值
●测量数据直方图显示
●可输入上下限公差并估算Cp和Cpk值
●测量结果超出公差范围时仪器发出视觉和声音警告


测量方式
●连续测量模式下,测量数据可在上下限公差范围内
模拟显示
●可使用矩阵测量模式进行大量测量
●取平均值:只储存若干个测量数据的平均值
●区域测量:提起探头后才储存测量过程中的平均值
●自动测量:无需提起探头,仪器自动获得数值
●离奇值控制:仪器可自动排除错误的测量值



ISOSCOPE@ FMP30配
合FTA3.3探头-测量轻
合金边缘



DELTASCOPE8 FMP30
配合双触点探头V7FKB4
一测量卡车刹车盘




DUALSCOPE@ FMP40
配合FD13探头一测量各
种小零件

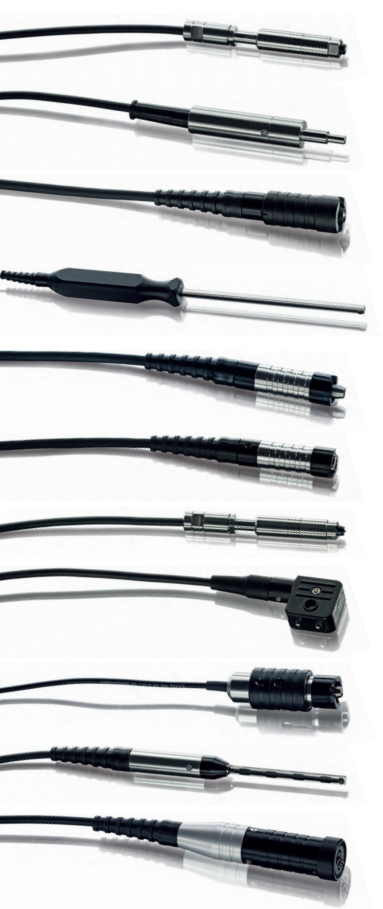

高精度探头

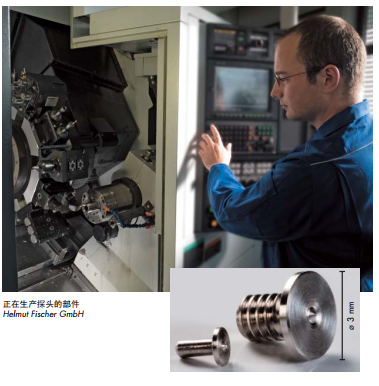

一次测量的质量,主要由几个关键因素决定。包括:选择适当的探头

和探头本身的质量等。Helmut FischerGmbH为您提供种类繁多而又

品质卓越的高精度探头,所有探头都是按照Z高的品质要求自行开发

和生产。




在显微镜下制作探头

镀层/底材的种类是选择探头*重要的依据。另外,镀层的大致厚度、

底材的材料、测量点的面积以及样品.的形状和表面情况都是选择探头

时需要考虑的因素。曲率补偿探头(涡流法)适用于不同曲面的样品:双

触点探头能够在粗糙的表面上得到精确的结果。FMP1、FMP20、FM

P30、FMP40型仪器都可以通过连接不同的探头来满足您不同的测量

需求。下面的图表显示了选择探头的标准流程。我们的探头库中拥有

超过100种适合不同应用的探头,除此之外,Helmut Fischer GmbH

还 能为您的应用特别定制探头。








种类
适用范围
测量范围
名称/部件号
测量原

适用于电镀、涂料、油漆层的厚度测量
0-2000μm
FGAB1.3
604-141

适用于孔洞、管子、细槽,直径≥ 9 mm.
0-1600μm
FGABI1.3-150
604-175
适用于电镀、涂料、油漆层的厚度测量。由于探针较
大,也适用于表面比较粗糙的工件
0-1500μm
FGA2H
604-174
双触点探头可以在粗糙表面上测得较好的重复性。
其可靠的放置性和恒压力,也适合于软镀层
0-2000μm
V7FKB4
604-180
双触点直角探头特别合适厚镀层的测量
它在粗糙表面上表现出比单触点探头更好的的重复精度
0-8mm
FKB10
604-177
适用于非铁磁基材上的涂料、油漆和塑料层的厚度测量
0-1200μm

FTA3.3H
604-142

适用于平面样品、孔洞、管子和过渡区域的涂镀层厚度
测量
0-1200μm
FAW3.3
604-193
由于采用了**的曲率补偿技术,因此非常适用于测量
曲面非铁磁工件上的涂料、油漆、阳极氧化和塑料层的
厚度。
0-800μm

FTD3.3

604-189

采用磁感应法和涡流法的双模设计。
可以自动切换到相应的测量原理上来工作
NF/Fe
0-1300 μm
Iso/NF
0-800 μm
FD10
604-143

模/

两用探头可以同时分别测量铁材或钢材上两种镀层(油漆
层和锌层)的厚度。也可以测量过渡层中热镀锌的厚度
(Zn ≥ 70 μm)。
0-800μm
FDX10
604-246


标准配置
订货号
可选配件
订货号
仪器
DELTASCOPE® FMP10
604-301
FMP挂绳
604-148

ISOSCOPE® FMP10
604-298
E-探头/F-插槽 适配器
604-214
DUALSCOPE® FMP20
604-285
FMP30 FMP40 交流电源
604-290
DELTASCOPE® FMP30
604-297
FMP 可充电池组 (NiMH)
604-295
ISOSCOPE® FMP30
604-299
AA电池充电器/小巧型
604-335
DUALSCOPE® FMP40
604-286
DK-FMP 打印机线
604-145

FMP 挂绳
604-150*
F6100 打印机
604-291

FMP/PC 连接线
604-146*
软件 PC-DATEX
604-465

FMP 电池组
604-296*
软件 PC-DATACC
604-028

印刷版的简易操作手册
CD版的操作手册和USB驱动程序


工作台 V12
604-260

FMP30 FMP40特有:FMP 保护袋
*可作为附件选购


电动工作台 V12 MOT
604-374
