PosiTector 200操作说明(狄夫斯高超声波涂层测厚仪)

PosiTector200便携式超声波涂层测厚仪利用超声波原理,精确快速地测量各种基体表面的涂层厚度。探头发射高频率脉冲信号穿过涂层,碰到不同密度的材质后反射,仪器接收闸门内最大反射波,通过测量超声波被发射和接收的时间间隔来计算出涂层的厚度显示在屏幕上。下面为您介绍狄夫斯高PosiTector200超声波涂层测厚仪的简单操作说明,笃挚仪器代理供应狄夫斯高超声波涂层测厚仪PosiTector200,如需询价比价请在线留言或来电咨询!

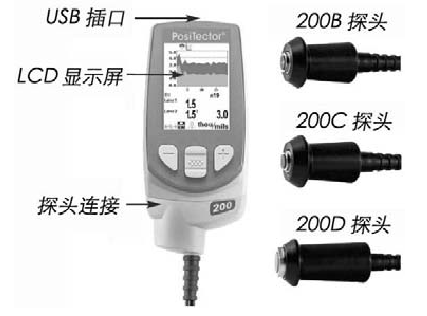

主机和探头:

探头 200B 200C 200D
量程 13~1000um 50~3800um 50~7600um
精度 ±(2um+3%的读数) ±(2um+3%的读数) ±(20um+3%的读数)
典型应用 木材、塑料等上的涂层 混凝土、玻璃纤维上的涂层 厚涂层:聚脲、沥啬、橡胶、高分子聚合物



典型屏幕显示:

按键功能:

按下导航键中间部分确认键即可打开PosiTector200。为延长电池使用时间,如果5分钟内没有任何操作,测厚仪将自动关机。所有设置保持不变。


耦合剂

耦合剂是为了确保超声波型号进入涂层。对于非常光滑的表面水是最好的耦合剂。对于表面有些粗糙的涂层,可使用随机配备的耦合剂。

测量原理

PosiTector200便携式超声波涂层测厚仪的探头发射高频率的声波脉冲信号进入涂层,脉冲信号遇到密度不同的物质表面后被发射回来。测厚仪的读数是通过采集发射和发射的脉冲信号的时间,以及脉冲信号在涂层的传导速率,计算出涂层厚度的。

探头

更换探头

如图取下探头。换上新探头时,仪器会自动检测新探头的信号,进行自检。


测量步骤

①按下确认键开机,先进行探头零点调整。②探头零点调整;
③如果有必要,进行已知厚度校准;
④将耦合剂涂在被测物表面,将探头平放在被测物表面上。当听见两声“哗”声或仪器的指示灯亮,抬起探头外,测量结果会显示在屏幕上。可在同一点或移开探头在另一个位置按下探头,以获得第二个测量值。
⑤测量完成后,擦干耦合剂,将仪器放回仪器箱,主机和探头不必拆开。


校准、验证和调整

这3个步骤可确保高精度
①校准-通常由制造商或具有相应资格的实验室完成②精度验证-由用户完成
③调整-至已知厚度
校准是一种受控、备有证明的过程,它测量可追踪校准标准并验证结果是否在测厚仪的标称精度内。校准通常由测厚仪制造商或具有相应资格的校准实验室根据备有证明的流程,在一个受控环境中完成。验证是用户根据已知参考标准执行的一种精度检查。要成功完成验证,测厚仪读取的数据必须在测厚仪与参考标准的组合精度范围内。调整或校准调整是使测厚仪的厚度读取数据与已知厚度样品的数据保持一致的操作,该操作旨在提高测厚仪在特定表面或测量范围的某个区域中的有效性。可以采用一点或两点校准调整,它们将存储在校准设置中。


菜单

如果是英文菜单,按确认键进入菜单,选择Setup >Language >简体中文。



校准设定


零点调整
由于会受到温度和探头外壳的影响,PosiTector200的探头必须定期标零。温度对探头的影响主要是由于探头材料的热胀冷缩。若温度变化频繁,则需要经常标零;或长时间关机后的第一次测量应该标零。探头外壳对于任何一种探头都会有影响。你可以在每天测量前进行补偿,在测量粗糙表面是也要经常标零。

设定范围即设定闸门
在一些特殊应用中,探头的测量范围可以被设定一个区域。在大多说应用中,仪器的测量范围无需调整。但一些特殊情况,如涂层表面的粗糙度不好,会导致异常低的或重复性不好的数据,这时,可以适当的缩小测量范围,排除一些错误的数据。选择Lo(下限)或Hi(上限),通过上键/下键调整范围。

以下为典型应用中的闸门设置:

预计涂层厚度 下限 上限
混凝土上500微米的涂层 130μm 1000μm
木材上50微米的涂层 5μm 250μm

厚度校准

为取得精确的测量结果,需进行已知厚度校准。选择和实际涂层组分相近的已知厚度的样品,样品的厚度最好和实际涂层厚相当或稍大。测量样品,如果一组测量数据的平均值和样品的实际厚度不一致,则:进入厚度菜单,按-键/+键将显示的读数调整为样品厚度,确认键确认。

Polyurea
该选项仅限20OD探头。该选项被选中时,仪器会执行预置的校准程序,用于测量聚脲涂料的厚度,并且屏幕右上角会显示Polyurea。
锁定校准设定
该项被激活时,将显示图标并锁定当前校准设置以防止用户另作调整。
校准重置

该功能可将校准设置恢复成为出厂校准。

仪器设置

单位
该功能将屏幕显示的所有读数从英制转换为公制,或反之。转换时仪器会关闭存储、统计、上下限报警。已经存储的数据的单位不会改变。
重置
重置(软重置)可恢复为出厂设置。如果测厚仪无法正常工作或由于特定原因无法进行校准调整时,该功能将很实用。重置后将执行以下操作:
-删除存储的所有测量数据。
-清除当前校准调整并恢复为测厚仪的出厂
-屏幕显示“ ”图标
菜单恢复为一下各项:

存储=关

图像显示=开

校准锁定=关

蓝牙=关
显示=只有读数


涂层数=1

涂层名称=layer1

涂层颜色=蓝色

您还可以执行更彻底的重置(硬重置),方法是:在关机状态下,一直按住确认键和+键按钮几秒钟,直到屏幕显示重置符号。当无法打开或正常使用测厚仪时,该功能很实用。它与菜单中重置起到相似的效果,此外还增加了以下设置︰
-仪器校准设置恢复到出厂状态
-菜单设置恢复为以下各项:

单位=公制

电池类型=碱性电池

菜单语言=英文

倒转显示=关

背景光=关

自动同步=关

USB盘=开

Polyurea=关


图像

开启图像功能后,仪器屏幕会显示超声波脉冲信号在涂层里的传播状况。
当探头在被测物表面压下后,超声波脉冲信号由于遇到不同密度的界面,如涂层和涂层之间、涂层和基体之间。这些界面被描述成波形,密度改变越大,波峰越高。如果密度改变的不大,波形会显得宽而平缓。PosiTector200选择最高的波峰,或者在选择多层时,选择最高的几个波峰。如分层设置成三层时,屏幕会用红色的三角标志标记三个最高的波峰,波峰对应的厚度值也会显示。设置成三层时,屏幕会用红色的三角标志标记三个最高的波峰,波峰对应的厚度值也会显示。
对于复杂的测试工件,开启图像功能,能够帮助判断和选择正确的数据。

图像菜单



多个涂层

PosiTector200高级型可以测量最多三层涂层的分层厚度和总厚度(实际应用中如果涂层成分相近,虽然是多层,可仪器不一定能分辨出来)
