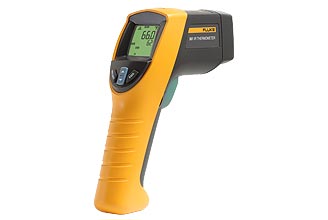

具备K型热电偶功能的红外测温仪
为您的工具箱增加新的亮点。Fluke 561红外线与接触式测温仪集合了工业、电力、暖通空调多种行业技术人员需要的温度测量功能,兼具红外线和接触式两种测温方式,一件可顶多件使用。它快捷、高效、容易使用,可为您节省宝贵的时间和精力。同时,您还可以自身需要灵活的选择接触式测试还是红外线测温。该红外线测温仪能够在顷刻间完成对发热、运动、带电、难以接近物体的测量,可用来检查电机、绝缘、断路器、辐射热、管道、连接点腐蚀、线路故障,而且,不用梯子就能直接扫描暖通和空调管路以及其他难以接近的物体。测量管道时,您既可以使用方便的Velcro®管道探头,也可以利用手中现有的标准K型迷你连接器热电偶探头来测量过热现象或者内部温度。Fluke 561 型红外测温仪(以下简称测温仪)可以通过测量目标表面所辐射的红外能量或使用热电偶探头接触来确定表面温度。测温仪是专门针对供暖、通风和空调(HVAC)应用而设计。本手册涵盖了 Fluke 561 的所有版本型号。注意:日本型号仅指示摄氏度。
测温仪工作原理
测温仪的光学装置能够感知收集和集中在探测器上的红外能量。
然后测温仪的电子元件可将信息转化为温度读数显示在显示屏上。
激光仅用于瞄准目的。
红外测温仪可测量不透明物体的表面温度。
仪器主要特点 |
|
红外线测温仪不仅能够近处测量,还能远距离测量,根本不用使用梯子。 接触式测温功能兼容所有标准的小型连接器K型热电偶, 您完全不需要再单独为其购置热电偶产品,从而保护了您的投资。
Velcro®管道探头可用于过热、过冷测量以及其他接触式和非接触式温度测量。
单点激光瞄准测量
温度测量范围-40 °C ~ 550 ° C (-40 °F ~1022 °F),绝大多数工业和民用领域都能使用。
发射能量的调整非常方便(高、中、低),以便更为精确地测量管道以及其他表面非常光滑的材料。
重量轻(仅为12盎司/340克),便于携带
使用费用容易
效率高――进行红外线测量时,不需要关闭设备。
MIN、MAX、DIF功能帮您快速发现问题
无论大小物体,均能快速、高效地完成故障扫描。 |
|
技术规格 |
|
温度范围 |
-40 至 550 °C(-40 至 1022 ° F) |
显示分辨率 |
读数的 0.1°C (0.1 °F |

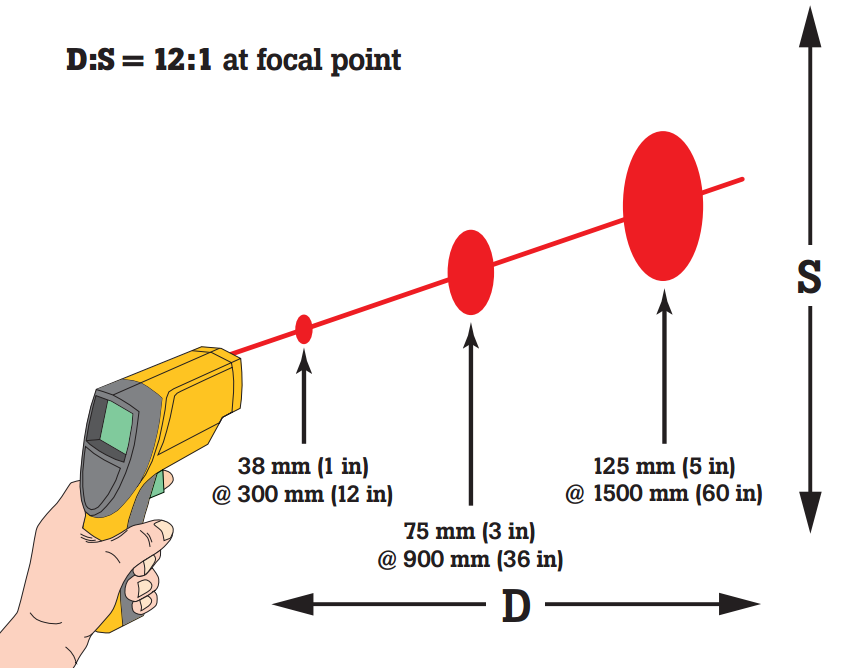

D:S(Distance to spot size) |
12:1 |
简便的发射率选择器 |
可通过三个设置进行调节.低 (0.3)、中 (0.7)、高 (0.95) |
显示准确度 [假设环境工作温度为 23°C (73°F) 至 25°C (77°F)] |
±1.0 % 读数 ±1 % 读数或 ±1 °C (±2 °F)(以较大值为准),0 °C/32 °F 以下时为 ±1 °C (±2 °F) ± 0.1°/1° |
响应时间 |
500 ms(95 % 读数) |
重复性 |
±0.5 % 读数或 ±1 °C (±2 °F),以较大值为准 |
光谱响应 |
8 µm 至 14 µm |
激光瞄准 |
单点激光 |
激光关闭 |
激光在环境温度超过 40 °C (104 °F) 时关闭 |
激光功率 |
2 (II) 类操作;输出 <1mW,波长 630-670 nm |
相对湿度 |
10 % 至 90 % RH,无冷凝,温度 <30 °C (86 °F) |
电能,电池寿命 |
2 节 AA 型电池(碱性或镍镉电池) |
电池寿命 |
12 小时 |
显示保持 |
7 秒 |
背光照明显示屏 |
是,双温度显示 LCD(当前温度及 MAX/MIN/DIF/KTC 温度),电池电量低指示, F/C 单位指示,以及扫描/保持选项 |
保修期 |
2 年 |
工作温度 |
0 °C 至 50 °C(32 °F 至 120 °F) |
储存温度 |
-20 °C 至 65 °C(-25 °F 至 150 °F) |
*高、*小温度和温度差 |
是 |

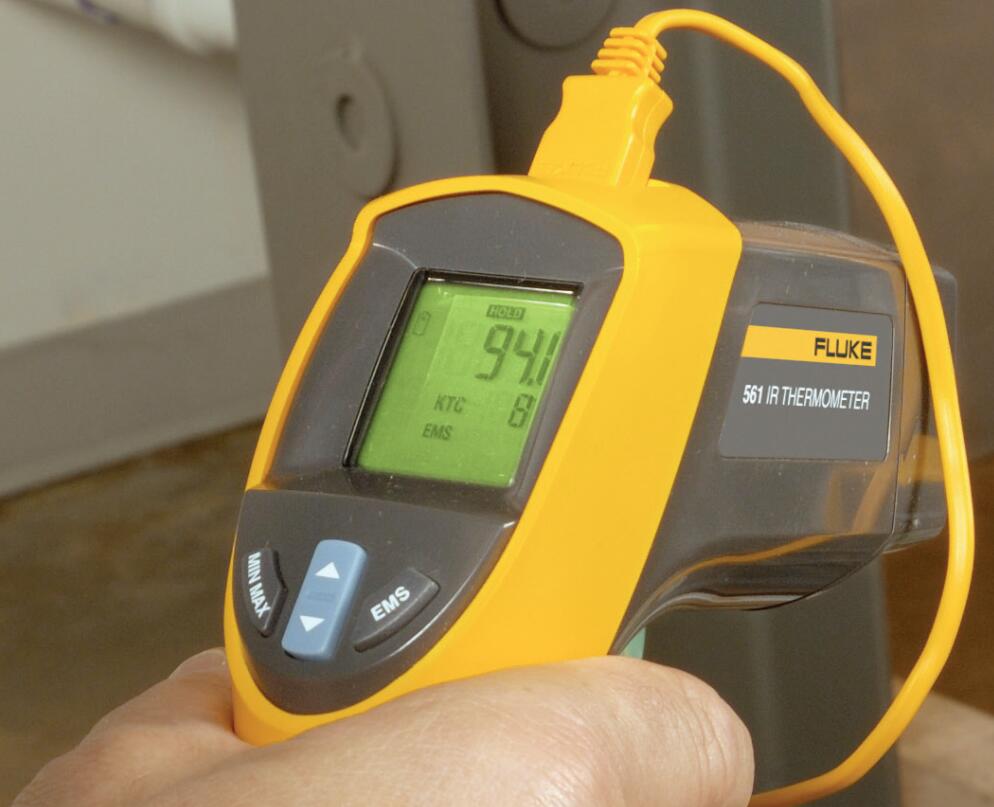

K 型热电偶微型接头输入 |
是,与带有微型接头的工业标准 K 型探头兼容。 |
K 型热电偶 Velcro 管道探头 |
是,温度量程为 0 °C 至 100 °C(32 °F 至 212 °F),准确度为 ±2.2 °C (±4 °F) |
探头 | |
80PK-25
插入式探头是通用的选择。
适合用于检查管内气温、地毯/衬垫之下的表面温度、液体、测温仪套管、通风口温度 以及用于穿入管井绝缘材料。
80PK-1
通用型珠形探头是另一种选择
能够快速、准确的测定表面温度和管内气温、通风口温度。
80PK-8
夹钳形探头是跟踪液体循环加热(或冷却)管件和管线回路不断变化的温度差异 所必要的测量工具
可以快速、准确的测定冷藏温度。
|
80PK-26 锥形探头是很好的通用型气体和表面探头,长度适当 其低质量针套可对表面温度和气温产生迅速反应。
80PK-9 绝缘插入式探头具有尖锐的针头,可穿入管井绝缘材料平口的探头针可实现良好的表面热接触并测得管内气温和通风口温度。
80PK-11 Velcro 管线探头是一种将热电偶连接到管线让用户能空出双手的方便途径。 |
