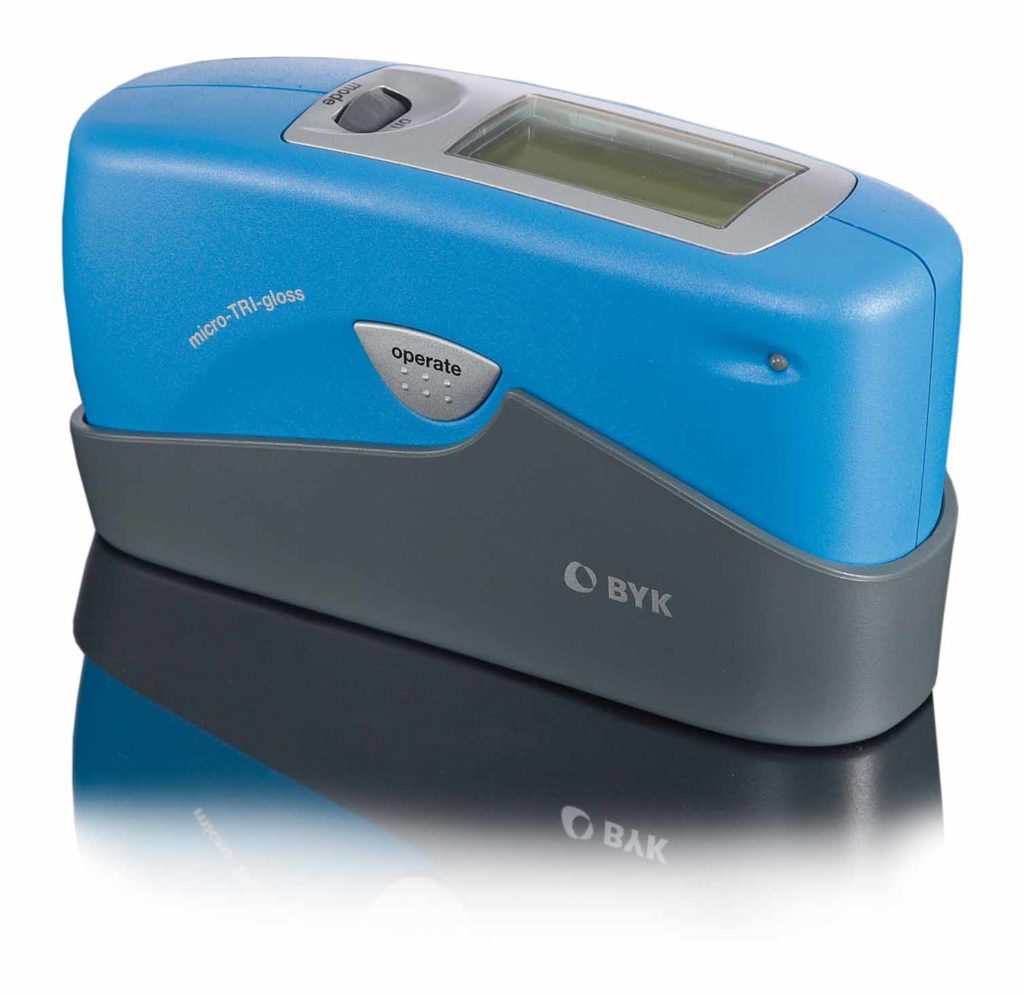

微型光泽仪 新型智能的光泽测量 多年来,BYK微型光泽仪已成为光泽测量*可超越的工业标 准。它是*一集高精确度、使用简便和多功能于一体的光泽 仪-为当今品质管理的标准而设计。除此之外,smart-chart作 为智能的数据通讯软件,是专业的数据管理和有效数据分析 的理想工具。

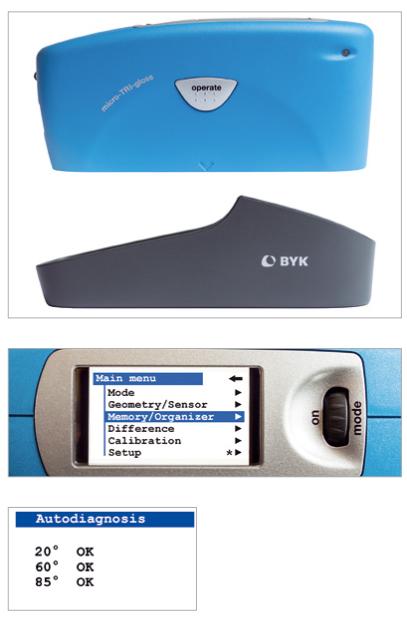

明亮的彩屏显示 易于阅读-使用简单符合人体工学和操作简单是设计的要点所在。微型光泽仪的 体积不大也不小.刚好适合握在手中。滚轮操作、多语言显 示和彩色显示屏的简易导航菜单使光泽测量从未变得如此简单。
自动校准 标准板OK -校准OK精准的读数要求有可信赖的校准。光泽仪和校标底座是一对 的组合-光泽仪的标准板被安置在校标底座内始终受到 很好的保护。 特别之处在于:智能的自动诊断功能确保长时间稳定的校 准,告诉您何时需要校准,甚至还能检查标准板是否干净。 易于操作,安全可靠。 |

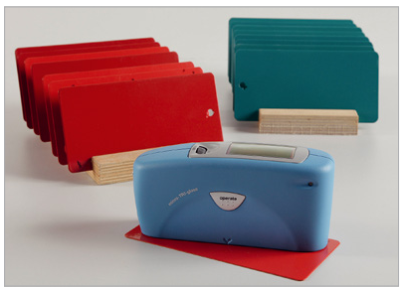

测量涂料或金属的光泽
-从哑光到镜面光泽
|

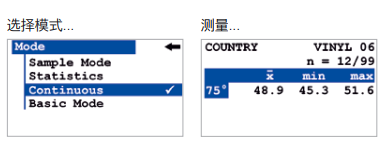

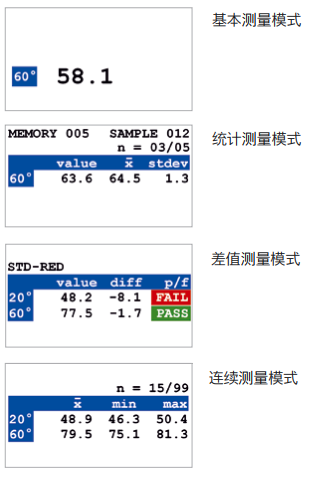

智能测量模式满足不同任务的需要 不同的工作需要不同的工具。使用仪器上的滚轮能简单快速 地显示所需功能-甚至无需通过电脑: 基本测量模式可为您快速简单地测量少量样品的工具。 统计测量模式并不仅仅显示平均值,而且统计数据可用于判 断是否有测量误差或者用于样品的均质性判定。您可自定义 所有想看到的数据:平均值,标准偏差,范围,*大值/*小 值.. 差值模式允许您定义一个带有合格/不合格允差的参考值,所 有实测值将与所选择的参考值进行对比。合格/不合格将通过 高分辨率的彩色屏显示出来-理想的生产控制模式。 连续测量模式是快速检查大面积样品的均质性z有效的方 法。您确定好测量间隔后将微型光泽仪在样品上持续滑行, 即刻得到连续测量结果。测量结束后,屏幕显示平均值、* 大/*小值的范围。 |
|

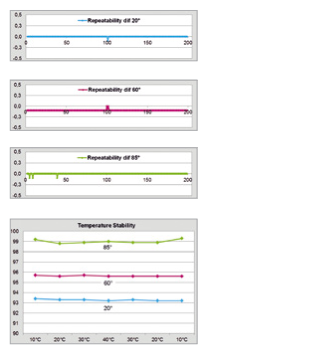

技术性能: 工业领域中*可超越 无论您的生产环境有多糟糕或者允差控制有多严格,微型光 泽仪的准确性和可靠性被成千上万的用户所证明,它的品质 很好。 长期稳定的LED光源不仅能提供长期重复性高的结果,而且 不再需要更换灯泡,我们甚至对灯泡的使用寿命给出10年质 保期。 得益于先进的温度控制技术,微型光泽仪保证测量数据高度 稳定-无论您身处实验室还是移步至生产线上的“热点”。 我们具有**的校准程序可确保生产的每台光泽仪具有很好 的仪器间一致性。无论您的客户在多远的地方,只要他是我 们光泽仪众多用户中的一员,他就能够得出跟您-样的测量 数据。 |
|

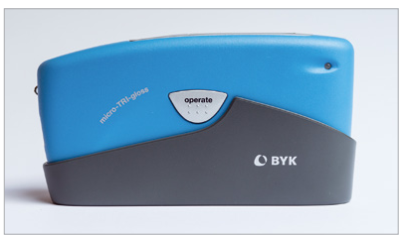

微型三角度光泽仪 在正确的角度下- 观察产品的变化 高中低光泽:您的应用属于哪一种? 三角度光泽仪集20°, 60°, 85°三种角度于一体-如同单角度仪 器一样便携。三个角度在一台仪器上使您能按国际标准迅速 觉察到质量的变化。

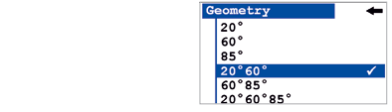

所有被选择的角度在同一个点上测量,并立即显示测量结果 包括:统计、差值、合格/不合格结果。

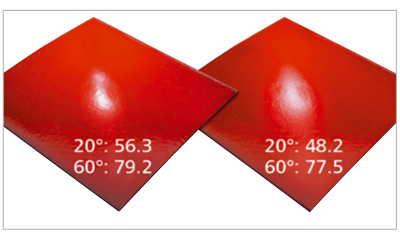

以下例子在20°角下两个样品的读数更能显示出两个样品间
光泽的差异: |
为了清楚地得到从平光到高光的整个范围内的光泽度差值,
|

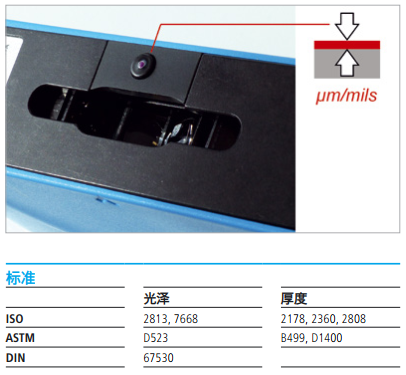

微型三角度光泽仪μ 光泽和厚度测量集于一身 一个好的涂装是使用尽可能少的涂料来达到客户要求的质量 规格。光泽和厚度是评估涂层质量的重要参数。 微型三角度光泽仪u可在几秒内在同一个测量点上同时测量这 两个参数,不仅节省时间而且在现场使用也十分理想仅需使 用1台仪器。 ■同时显示20, 60°, 85°-用于高、中、低光泽涂料 ■磁性/非磁性两用型探头-在钢或铝基材上测量涂层厚度 |
|

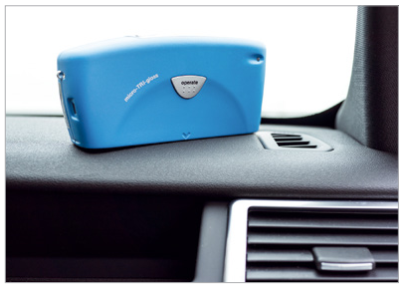

新型光泽仪S系列 哑光表面处理不仅是新的设计趋势,而且对于要求表面无反 射或低反射这类应用而言也是非常重要的-例如汽车内饰件。 通常有各种各样的材料,从皮革到塑料,同时使用时需要和 谐-致。另外,从大颗粒到精细的条纹等各种不同的表面结 构通常呈现出非常低的光泽。为了确保在不同部件.上一致的 视觉感受,必须规定严格的允差范围。 只有精准的测试仪器才能客观地控制生产。新型光泽仪 S系列产品提升了60°角度下在低光泽(0-20GU) 范围内的测 量精度。通过在光泽仪生产过程中具有**的校准程序,保 证了很好的精度。 |
|
技术指标 | |||
测量范围 | 0- 20 GU | 20- 100 GU | 100- 2000 GU |
重复性 | 土0.1 GU | +0.2 GU | +0.2 % |
重现性 | 土0.2 GU | +0.5 GU | +0.5 % |

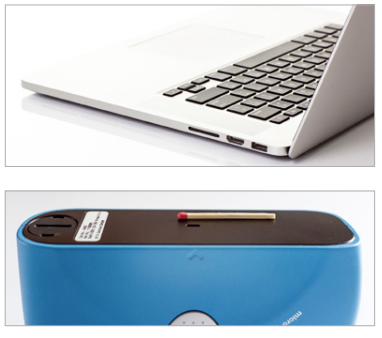

微型光泽仪XS 小部件用小口径光泽仪 当今,很多产品不仅是由不同的部件构成,同时要求这些部 件具有类似的表面外观。造型优美的设计已成为产品能否成 功的重要因素,诸如手机、电脑或者家用电器。需要将小部 件整合到大部件中并融为一-体,例如框架、按键以及装饰性 的零部件。这些产品的大小和设计使它们很难用传统的光泽 仪进行评估。 微型光泽仪XS为小口径60°光泽仪,测量口径2 x4mm,是测 量小部件光泽的理想方案,确保使之与大部件相统一。 额外新增的版本是增强型微型60°光泽仪XS-S,其技术性能适 用于测量非常低光泽表面的产品。 |
|
特殊应用的光泽测量 特殊的材料要求特殊的测量角度: 陶瓷材料,塑料薄膜和硬质塑料,纸张和硬纸板不仅可用20", 60°, 85*常规角度进行测量,也可按照行业标准选择45°或 75°。 微型光泽仪45° 对于中低光泽产品,塑料薄膜和硬质塑料,不论透明还是不 透明材质,通常都用45角来测量。对于透光的薄膜,请用型 号为5015的黑色耐擦洗实验板作为哑光黑色背景(174页) 垫 于样品背后。如果没有合适的背景板,测量会发生错误。 标准的测量方法要求每个样品至少测量三个点,以获取光泽 均质性指征。微型光泽仪统计测量模式,可显示平均值和差 值范围或者显示测量样品的均质性的标准偏差值。 |
|
陶瓷、搪瓷和其他材料使用45°光泽仪,通过测量失光率可以 对比这些材料的耐酸性,耐碱性或者其他环境因素的影响。 值,确保得到有代表性的结果。 |

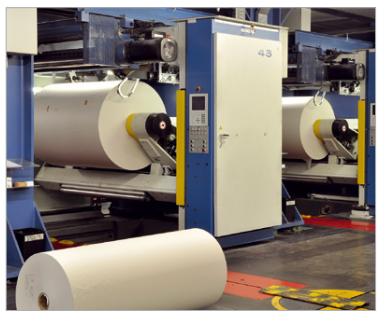

特殊应用的光泽测量 微型光泽仪75° 特别是有涂层的纸张,还有很多无涂层的纸张都需要进行光 泽控制。75° 光泽仪适用于大多数墨膜的纸张和硬板纸。颜 色的差异对测量光泽几乎没有影响。例如,一个白色产品表 面所测得的光泽只会比相同的黑色表面仅高出不到1个光泽 单位。 光泽非常高的纸张(漆面的,涂漆的,或者上过蜡的)需要 在20°角下测量光泽。 TAPPI(美国纸浆与造纸工业技术协会)标准中定义批量质检 要求检查至少十个样品有无褶皱或其他瑕疵。smartlab 是理 想的文件处理和数据沟通的光泽测量软件。项目管理功能记 录材料随时间推移的质量变化过程,并通过转化为PDF或者 Excel格式发给相关人员。
另-个使用75特殊角度进行光泽测量的典型材料是聚乙烯板
|
微型光泽仪75° :特别应用在纸张、纸板和表面有结构的塑
|

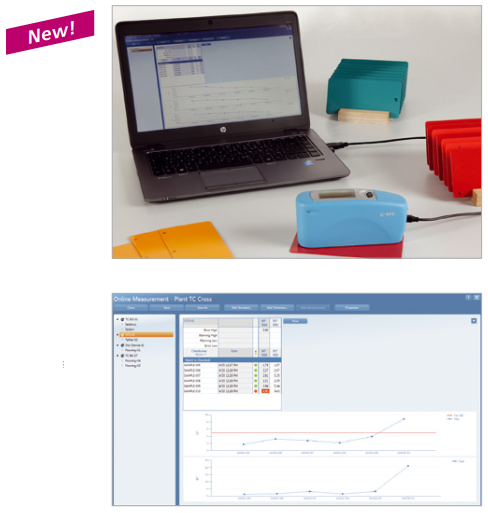

smart-chart软件 智能的通讯方式 ■离线或者在线方式测量您的产品并专输结果到smartlab Gloss软件中。即刻,您能得到专业的QC报告,包含了数 据表和曲线图。 ■在标准管理模块中建立产品规范,产品合格-警告-不合 格的允差值会显示在您的QC报告中。 ■在项目模块管理您的实验室工作,使用趋势报告显示生产 工艺的稳定性。
smart-process Gloss ■对于要求测量多个不同部位的产品,该软件是理想的选择。■设置编排档案进行由菜单引导式的顺序测量,样品标识一 目了然。 高效的质量控制分析功能适用于高采样率的过程控制。软 件中用于存储数据的SQL数据库,允许处理较长时间周期内 的大型数组。 ■可对特定时间范围内被多个参数标识的数据进行灵活的数 据分析。通过使用评分卡,趋势报告图表和SPC图表监视您 生产过程的稳定性。 |
|
德国BYK光泽度仪4563
订购信息 |
|||||
型号 |
名称 |
角度 |
应用 |
测量面积 |
|
新微型光泽仪20° |
20° |
高光泽 |
10x10mm |
||
新微型光泽仪60° |
60° |
中光泽 |
9x15mm |
||
新微型光泽仪85° |
85° |
低光泽 |
5x38mm |
||
新微型三角度光泽仪 |
20°60°85° |
各种光泽 |
参见各角度 |
||
新微型三角度光泽仪μ |
20°60°85° |
各种光泽 |
参见各角度 |
||
新微型光泽仪60°S |
60° |
中光泽 |
9x15mm |
||
4566 |
新微型三角度光泽仪S |
20°60°85° |
各种光泽 |
参见各种角度 |
|
新微型光泽仪45° |
45° |
陶瓷,塑料,薄膜 |
9x13mm |
||
4568 |
新微型光泽仪75° |
75° |
纸张,聚乙烯 |
7x24mm |
|
新微型光泽仪60°XS |
60° |
中光泽 |
2x4mm |
||
4570 |
新微型光泽仪60°XS-S |
60° |
中光泽 |
2x4mm |
|
基本配置:主机,校准底座,可追溯的证书,USB线缆,电池,操作手册 携带箱 软件下载:smart-lab Gloss或smart-process Gloss带2个秘钥 注意:软件下载后,两个软件包可免费试用30天。此后,用户需要决定其中一个软件并注册。 延长质保服务:请参见技术服务章节 系统需求: 操作系统:32位:windows7SP1或8.1 Microsoft.NET Framework 4 硬件:推荐Core 2 Duo,2.2GHz,i7或相当的配置 内存:4GB RAM,推荐8GB 硬盘可用空间:*少300MB 显示器分辨率:1280x1024像素或更高 端口:可用的USB端口 |
测量范围1 |
0-100GU |
100-2000GU |
||
重复性2 |
±0.2GU |
±0.2% |
|||
重现性2 |
±0.5GU |
±0.5% |
|||
光谱敏感度 |
CIE standard observer for illuminant CIE-C |
||||
测量时间 |
0.5秒/每一角度 |
||||
厚度 |
|
||||
基体 |
Fe:磁性,NFe:非磁性 |
||||
测量范围 |
0-500μm |
||||
精度 |
±(1.5μm+2%测量值) |
||||
内存 |
999个读数包括日期和时间 |
||||
接口 |
USB |
||||
电源 |
一节1.5v碱性5号电池可测4,000次或使用USB端口 |
||||
尺寸 |
155x73x48mm |
||||
重量 |
0.4kg |
||||
操作温度 |
15-40℃ |
||||
相对湿度 |
高达85%,不结露 |
||||
45°和70°光泽仪见前页 S型光泽仪见前页 |
