德国FISCHER磁感应覆层测厚仪应用原理

无损-磁性法-磁感应法 Magnetic induction method:磁性原理测厚仪可应用来精确测量钢铁表面的油漆层,瓷、搪瓷防护层,塑料、橡胶覆层,包括镍铬在内的各种有色金属电镀层,以及化工石油待业的各种防腐涂层。铁磁性基材上的非磁性涂镀层厚度,如钢上锌、铬、铜、锡、或涂层、塑料、瓷釉和奥氏体焊接金属或双联不锈钢中的δ铁素体含量等。


磁感应法原理:

低频交流励磁电流产生低频磁场,磁通量密度由测量探头和铁磁性基材之间的距离决定。通过采集线圈产生探头输出信号,经仪器根据探头特征以及匹配的数学变换模型转化为涂镀层厚度。当测头与覆层接触时,测头和磁性金属基体构成一闭合磁路,由于非磁性覆盖层的存在,使磁磁阻变化,通过测量其变化可计算覆盖层的厚度。

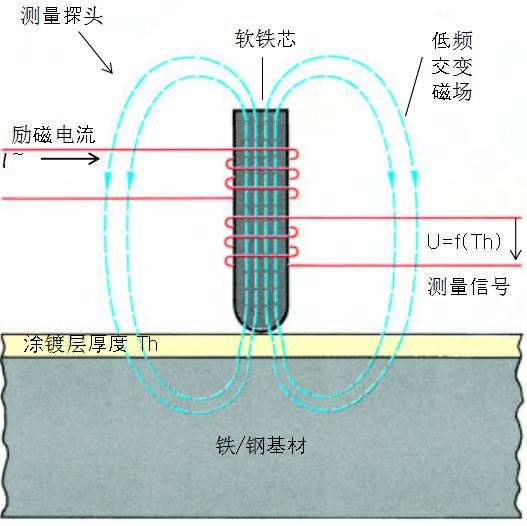

表面涂镀层厚度磁感应法无损测量原理图解

采用磁感应原理时,利用从测头经过非铁磁覆层而流入铁磁基体的磁通的大小,来测定覆层厚度。也可以测定与之对应的磁阻的大小,来表示其覆层厚度。覆层越厚,则磁阻越大,磁通越小。利用磁感应原理的测厚仪,原则上可以有导磁基体上的非导磁覆层厚度。一般要求基材导磁率在500以上。如果覆层材料也有磁性,则要求与基材的导磁率之差足够大(如钢上镀镍)。当软芯上绕着线圈的测头放在被测样本上时,仪器自动输出测试电流或测试信号。


早期的产品采用指针式表头,测量感应电动势的大小,仪器将该信号放大后来指示覆层厚度。一些电路设计引入稳频、锁相、温度补偿等地新技术,利用磁阻来调制测量信号。还采用专利设计的集成电路,引入微机,使测量精度和重现性有了大幅度的提高(几乎达一个数量级)。现代的磁感应测厚仪,分辨率达到0.1um,允许误差达1%,量程达10mm。
