日本三丰Mitutoyo 314/114 V型测砧千分尺
日本三丰Mitutoyo 314/114 V型测砧千分尺 日本三丰Mitutoyo 314/114 V型测砧千分尺 日本三丰Mitutoyo 314/114 V型测砧千分尺
  • 日本三丰Mitutoyo 314/114 V型测砧千分尺

  • 产品编号 : Mitutoyo 314/114
  • 日本三丰千分尺314, 114 系列 — 3 沟和 5 沟型​测量凹槽个数为奇数的刀具外径尺寸,mitutoyo114 V型测砧千分尺测量​个数为奇数的刀具 (如丝锥、铰刀和铣刀) 外径尺寸。装有棘轮止动装置,用于保持恒定测力。314, 114 系列 — 3 沟和 5 沟型,硬质合金的 V 型测砧和0.09-1的测量范围。
  • 询价

产品描述


日本三丰千分尺314, 114 系列 — 3 沟和 5 沟型测量凹槽个数为奇数的刀具外径尺寸,mitutoyo114 V型测砧千分尺测量个数为奇数的刀具 (如丝锥、铰刀和铣刀) 外径尺寸。装有棘轮止动装置,用于保持恒定测力。314, 114 系列 — 3 沟和 5 沟型,硬质合金 V 型测砧和0.09-1的测量范围。


V型测砧千分尺特点:

◇测量凹槽个数为奇数的刀具 (如丝锥、铰刀和铣刀) 外径尺寸。
棘轮锁定装置可保持恒定测力。
带有中心线凹槽的 V 型测砧。适用于单针法测量丝锥的中径。

带有SPC 数据输出(314 系列)。






技术参数
精度: 参见性能参数(数显型不包括量化偏差)
分辨率*: 0.001mm 或 .00005"/0.001mm
分度值**: 0.01mm, .001" 或 .0001"

平面度 (轴面 /砧面): 0.6μm[.000024"] /1.3μm[.00005"]**

 (0.3μm[.000012"] /1μm[.00004])*

轴面: 硬质合金
显示*: 液晶显示
电池*: SR44 (1 个), 938882
电池寿命*: 正常使用情况下约为 1.2 年
* 数显型 ** 普通型




数显型选件
05CZA662: 带有数据开关的SPC 电缆 (1m)
05CZA663: 带有数据开关的SPC 电缆 (2m)
06ADV380B: 带有数据转换 (2m) 的USB 直接输入工具
02AZD790B: 用于U-WAVE 防水型的SPC 电缆 (160mm)

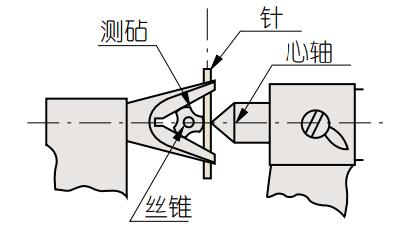

用单针法测量丝锥的中径

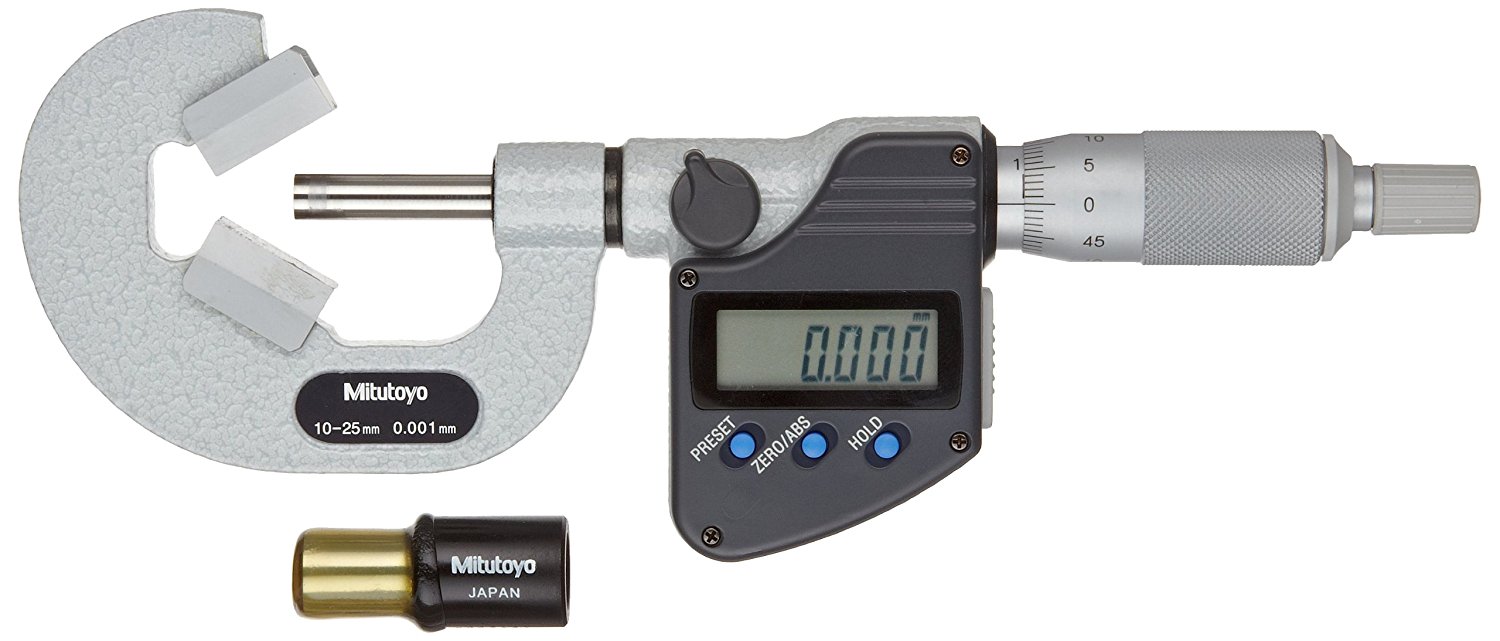

数显型功能

调零、数据保持、2 点预调、功能锁、自动电源开/关、数据输出、英制/公制转换(英制/公制型)

警告: 低电压、计算错误

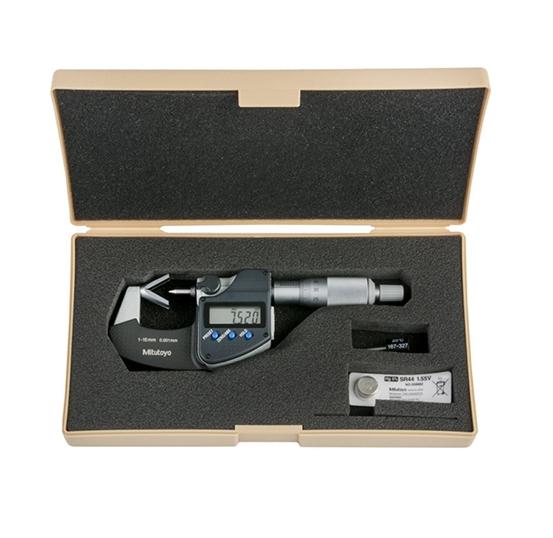

公制型 数显3 沟型刀具头
测量范围 货号 精度 备注
1 - 15mm 314-251-10 ±4µm 带有凹槽
314-261-10 ±4µm
10 - 25mm 314-252-10 ±4µm 带有凹槽
314-262-10 ±4µm
25 - 40mm 314-253-10 ±5µm

英制/公制型 数显3 沟型刀具头
测量范围 货号 精度 备注
.05 - .6" 314-351-10 ±.0002" 带有凹槽
314-361-10 ±.0002"
.4" - 1" 314-352-10 ±.0002" 带有凹槽
314-362-10 ±.0002"
1" - 1.6" 314-353-10 ±.00025"

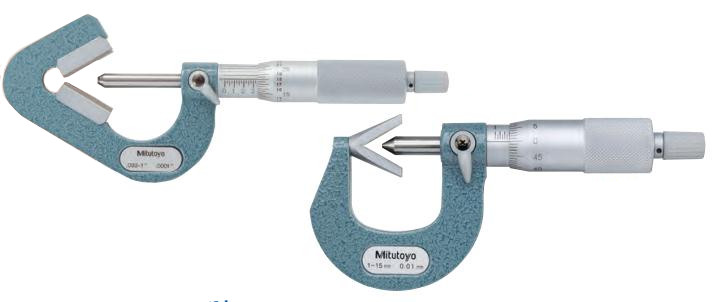

制型 普通3 沟型刀具头
测量范围 货号 精度 备注
1 - 15mm 114-101 ±4µm 带有凹槽
114-161 ±4µm
10 - 25mm 114-102 ±4µm 带有凹槽
114-162 ±4µm
2.3 - 25mm 114-204* ±4µm
25 - 40mm 114-103 ±5µm
40 - 55mm 114-104 ±6µm
55 - 70mm 114-105 ±6µm
70 - 85mm 114-106 ±7µm
* 硬质合金头测砧

英制型 普通3 沟型刀具头

测量范围 货号 精度 备注
.05 - .6" 114-163 ±.0002"
.09" - 1" 114-202* ±.0002"
1" - 1.6" 114-113 ±.00025"
1.6" - 2.2" 114-114 ±.0003"
* 硬质合金头测砧,.0001" 分度值

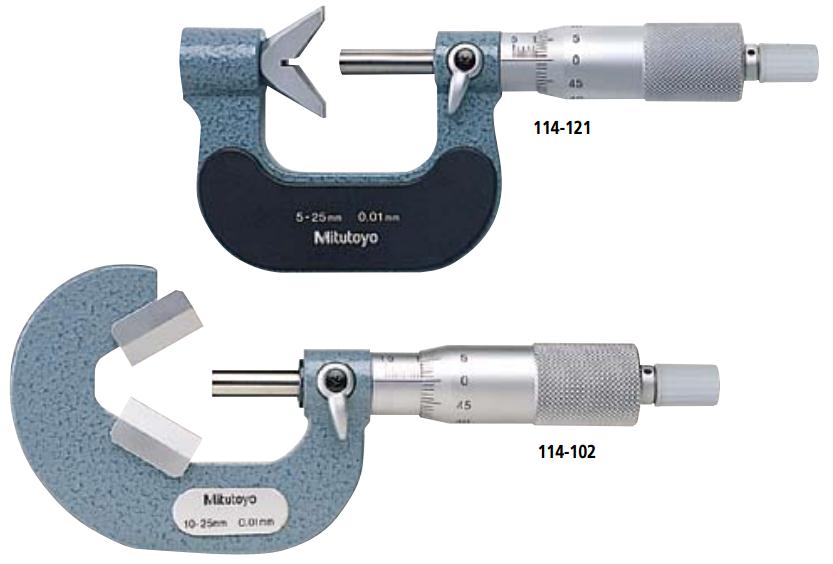

公制型 普通5 沟型刀具头
测量范围 货号 精度 备注
5 - 25mm 114-121 ±4µm 带有凹槽
114-165 ±4µm
2.3 - 25mm 114-137* ±4µm
25 - 45mm 114-122 ±5µm
45 - 65mm 114-123 ±6µm
65 - 85mm 114-124 ±7µm
* 硬质合金头测砧

英制型 普通5 沟型刀具头

测量范围 货号 精度 备注
.09" - 1" 114-135* ±.0002"
* 硬质合金头测砧,.0001" 分度值

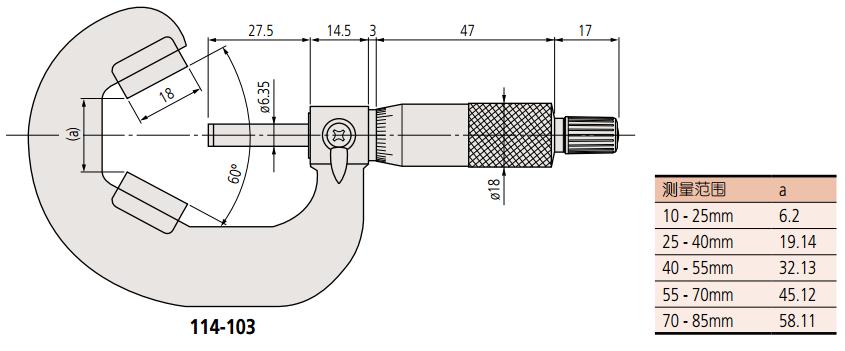

尺寸图:
