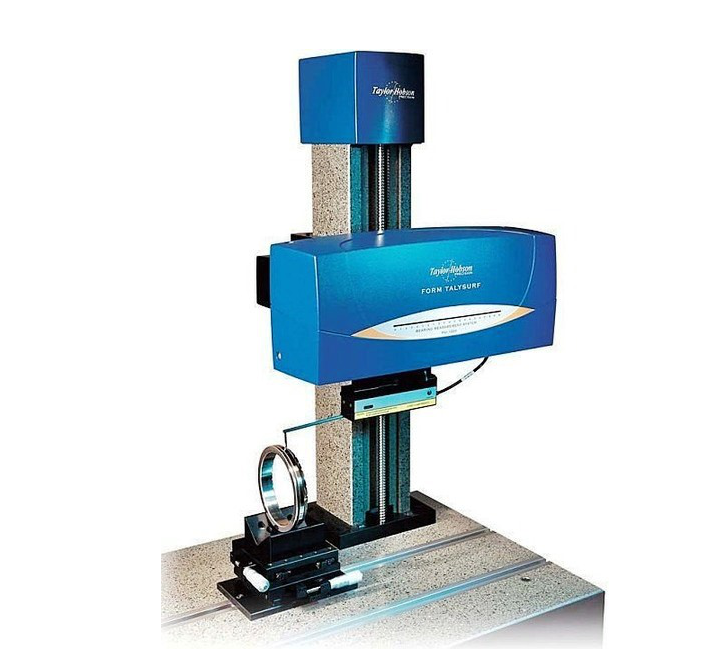

Form Talysurf PGI 系列泰勒霍普森轮廓仪
Form Talysurf PGI 系列泰勒霍普森轮廓仪 Form Talysurf PGI 系列泰勒霍普森轮廓仪 Form Talysurf PGI 系列泰勒霍普森轮廓仪
  • Form Talysurf PGI 系列泰勒霍普森轮廓仪

  • 产品编号 : Form Talysurf PGI
  • Form Talysurf PGI 系列泰勒霍普森轮廓仪 Form Talysurf PGI系列仪可以在任何类型的制造业中提供提供了便利的高精准计量工具。
  • 询价

产品描述


秉承泰勒霍普森公司生产高端测量仪器的优良传统, Form Talysurf PGI系列仪可以在任何类型的制造业中提供提供了便利的高精准计量工具。我们将为您提供 一套完整的标定球,作为您衡量产品是否符合业内标准的参照物。该仪器是具有广泛适用性的粗糙度轮廓仪,可以通过搭配一系列不同规格的探针和配件来达到适应不同计量需要的目的。得益于PGI高端的精确测量技术,该仪器将为您提供高精确度的测量结果。

多轴粗糙度轮廓仪只需要操作员进行少许操作,甚至完全无需操作。该款便利的粗糙度轮廓仪经过特殊设计,将探针头置于顶部。但是在实际操作中,对重新调整或移动探测部件的需求远多于更换测量的轴向。比如在我们在测量一些比较复杂的零件时,Form Talysurf PGI多轴粗糙度轮廓仪可以充分满足这些需求。


特征:

杰出的分析仪器系列
在外形测量中有非常高的精确度
灵活的仪器结构,可以在任何平面灵活测量部件
独*无*取得**的刻度线
以数据点间距为0.125μm 进行数据记录
全自动测量及控制
垂直量程12.5mm 、相应分辨率0.8nm
高精度确保测量准确性



出色的范围和分辨率
PGI仪器具有12.5毫米垂直测量范围(标准60毫米触针)和0.8纳米分辨率,具有测量形状和轮廓所需的宽范围,同时还提供表面光洁度所需的分辨率。

独特的**校准
校准是简单,快速和准确的使用我们的**和全自动单道测量程序。数字和视觉结果使用户相信校准和任何后续测量都是正确的。

200 m m水平驱动长度,直线度0.125μm
精密研磨的基准杆为所有轮廓测量提供参考;高精度直线度消除了仪器误差,保留工件的真实形状。

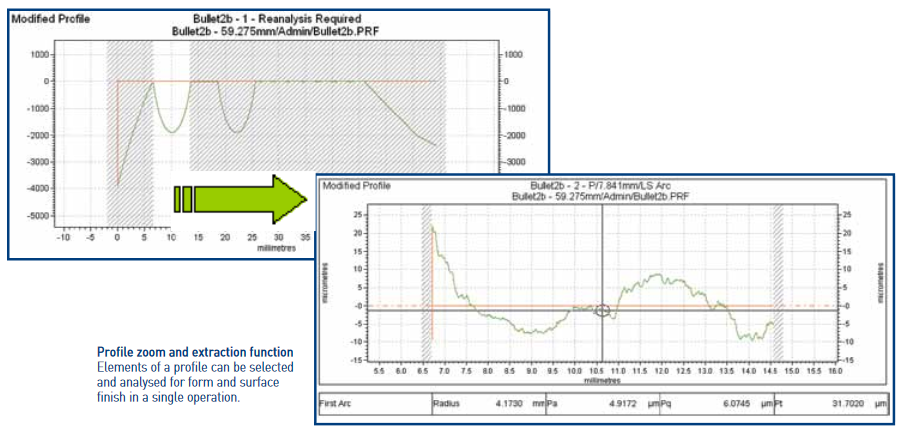

0.125μm高密度水平数据间隔
没有高密度数据采集,无法实现零件轮廓的精确再生产。最大数据点为1600000,间距为0.125μm,无论是小部件还是大部件,都能确保非常精细的细节。

低系统噪声2nm
整个系统的低噪声使粗糙度测量能力在这类仪器*与伦比。


PGI400/800/1200规格:

水平性能
400
800
1200
驱动长度
120mm/0.1mm
200mm / 0.1mm
测力速度
0.1mm/s,0.25mm/s,0.5mm/s&1mm/s
驱动速度
0.1-10mm/s (0.004-0.39in/s)
x轴上的最小数据取样间隔
0.125μm over 120mm
0.125μm over 200mm
最大数据点数
960,000
1,600,000
traightnesserror[Pt](X = length) 2
0.35μm/120mm
0.35μm/200mm
125nm/200mm
基准校正
可选
可选
标准
垂直性能
400
800
1200
标称量程(Z)

4mm

[60mm stylus arm]

8mm

60mm stylus arm]

12.5mm

[60mm stylus arm]

分辨率(Z) 3
12.8nm 4mm range
3.2nm 8mm range
0.8nm 12.5mm range
量程与分辨率的比率
312,500 : 1
2,500,000 : 1
15,625,000 : 1
测针臂长度,针尖尺寸,测力

60mm arm, 2μm radius conisphere diamond stylus,

1mN force120mm arm, 0.5mm radius ball, 20mN force

Z 轴非线性 (Z=传感器位移)
(0.07+0.03Z[mm])μm(3+30Z[inches] ) μin - 校准后
Z轴示值重复性(平面-金刚石测针)
0.1μm (4μin)
0.15μm (6.1μin)
Z轴示值重复性(曲面-金刚石测针)
0.8μm (3.2μin)
0.16μm (6.3μin)
Z轴示值重复性(曲面-球形测针)
0.12μm (4.5μin)
系统性能
400
800
1200
标定pt
0.15μm (6μin)
0.2μm (8μin)
球形校准器(精度)
80m m(3.15in)标称半径玻璃标准[5m m(197m in)]
系统噪声-RQ
通常为5nm(0.02μin)
通常为3nm (0.12μin)
通常为nm (0.08μin)
半径测量不确定度
0.1 - 80mm (0.004 - 3.15in) = 1 to 0.005% of nominal80 - 1000mm (3.15 - 39.4in) = 0.005 to 0.1% of nominal1000 - 2000mm (39.4 - 78.7in) = 0.1% of nomin
倾角测量不确定度
0.5 arc minute uncertainty (+ / - 35º maximum
尺寸L x D x H(仪器和底座)
900 x 880 x 1750mm (35.4 x 34.6 x 68.9in)
尺寸L x D x H(电脑座)
900 x 880 x 760mm (35.4 x 34.6  x 30in
电动立柱
450mm (17.7in) vertical traverse


用球形校准器进行校准

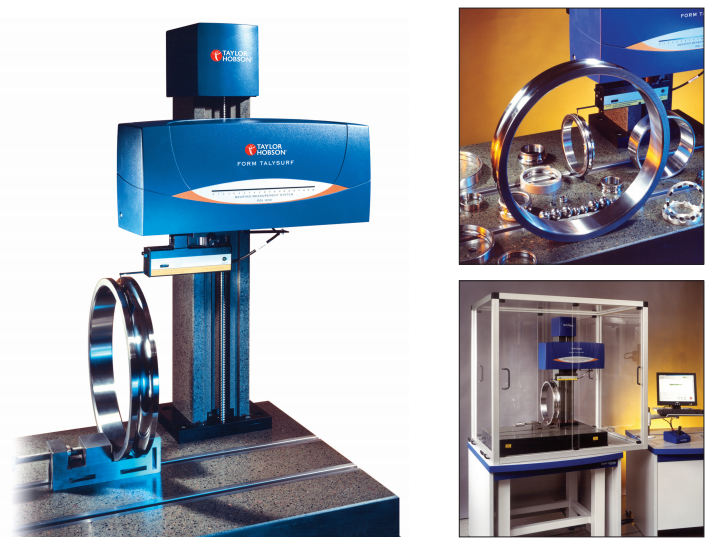

PGI仪器测量航天轴承

PGI仪器测量汽车轴承
