华东泰勒轮廓仪代理Form Talysurf PGI 840
华东泰勒轮廓仪代理Form Talysurf PGI 840
  • 华东泰勒轮廓仪代理Form Talysurf PGI 840

  • 产品编号 : Form Talysurf PGI 840
  • FomTalysuriPG1840型粗糙度轮廓仪有一200mm水平行程的驱动箱,该驱动箱可沿立柱在450mm范围内垂直移动,以适应不同高度工件的测量。驱动箱内带有很高直线度精度的水平基准,以保证测量精度
  • 询价

产品描述

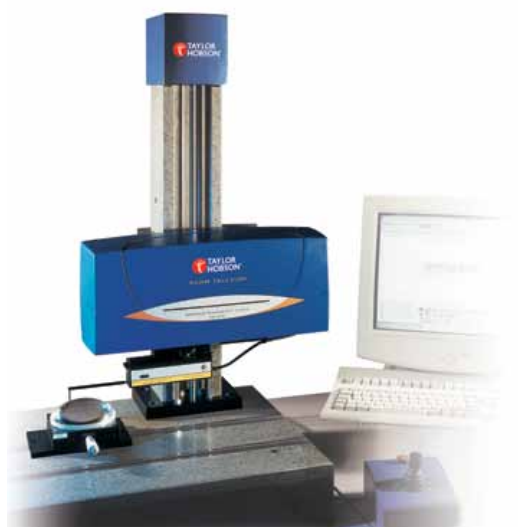

FormTalysurf PG1840型粗糙度轮廓仪

        FomTalysuriPG1840型粗糙度轮廓仪有一200mm水平行程的驱动箱,该驱动箱可沿立柱在450mm范围内垂直移动,以适应不同高度工件的测量。驱动箱内带有很高直线度精度的水平基准,以保证测量精度。驱动箱下带有PGI型传感器,该传感器具有大的量程和极高的分辨率。传感器上带有测针,测量时,测针在工量时,测针在工件表面接触并水平方向移动,测针的上下摆动量通过传感器传入电箱和计算机,由计算机软件进行分析,并将结果通过打印机进行打印。仪器各轴的移动可通过操纵杆或计算机控制。

        精密加工机器,比如单点金刚石车床,使得对公差要求很小的非球面镜头的加工成为可能,波前相差也降低到微不足道的数值。为了获得这种高水平的精度,必须有相应水准的计量。Form Talysurf PGI 840具有所需要的各种功能,该测量系统的测量结果可直接输入到机床中,进而形成"反馈循环"。可应用户所需而设计特殊测针使得PGI 840的应用范围更为广大。


功能描述:

        FormTalysurf PGl840型粗糙度轮廓仪是一台英国泰勒霍普森公司生产的专门用于各种光学零部件表面的形状误差测量和粗糙度分析,包括:平面、球面、非球面以及衍射光学表面轮廓测量。其主要功能如下:
1、形状误差测量,包括非球面形状误差测量、直线形状误差(直线度)和圆弧。
2、轮廓测量,包括半径和角度分析;
3、表面粗糙度测量。该系统具有与大多数光学加工设备接口能力的优化处理可以将测量数据应用于加工设备




主要特点:

 120 mm的驱动箱具有0.25 μm  120 mm 的直线度
• 8mm的量程,0.8nm的垂直分辨率
• 使用120mm长的测针臂量程可达到16mm
• 系统的低噪音(RMS 仅为2nm)为市场提供了L先的光学表面粗糙度的测量能力.





PGI 840 - 杰出的新一代仪器

PGI 840具有行业L先的规格

Form Talysurf在过去20年中不断发展,为我们的客户提供持续改进。

PGI 840 非球面测量系统为以下应用提供了新的性能水平:

用于塑料或玻璃光学元件的金刚石车削或超精密磨削模具
•用于激光应用的非球面镜
•数码相机,投影仪等
•红外和衍射光学元件,直径达120毫米




Form Talysurf PGI 840专为光学行业开发。 制造的每个方面

都达到了高水平,从而实现了优秀的系统性能。
•120mm驱动装置,直线度0.25μm,120mm
•8mm量程,0.8nm垂直分辨率
•120mm测针臂可实现16mm测量范围
•2nm RMS系统噪声提供优秀的光学表面光洁度测量功能

•广泛的可选配件,包括适用于要求苛刻的应用的测针



非球面分析软件


Taylor Hobson推出的Aspherics分析软件融合了许多专

为满足Aspherics Optics制造商的需求而设计的新功能,包括:


• Aspheric Form Analysis
• User Selectable Radius Optimisation and
λs Filter
• Report Generation Capability
• SAG Tables
• Astigmatism Analysis
• Derived Coefficients Module (optional)
• Asphero-Diffractive Analysis (optional)



旨在满足研究和生产需求

精密加工机器,比如单点金刚石车床,使得对公差要求很小的非球面

镜头的加工成为可能,波前相差也降低到微不足道的数值。为了获得

这种高水平的精度,必须有相应水准的计量。Form Talysurf PGI 840

具有所需要的各种功能,该测量系统的测量结果可直接输入到机床中

,进而形成"反馈循环"。可应用户所需而设计特殊测针使得PGI 840

的应用范围更为广大。




PGI840规格:

水平性能
驱动长度
120 mm / 0.1 mm (4.7 in / 0.004 in)
测量速
0.1 mm/s, 0.25 mm/s, 0.5 mm/s & 1 mm/s
驱动速度
10 mm/s max (0.39 in/s max)
x轴上的最小数据取样间隔(高)
0.125 µm over 120mm length (5 µin over 4.7 in length)
x轴上的最小数据取样间隔(标准)
0.125 µm [ 0.1 mm to 15 mm length ] ( 5 µin [0.004 in to 0.6 in] )
0.25 µm [ 15 mm to 30 mm length ] ( 10 µin [0.60 in to 1.2 in] )
1 µm [ 30 mm to 120 mm length] ( 40 µin [1.20 in to 4.7 in] )

traightnesserror[Pt](X = length) 2
250nm/120mm or [50 + 1.7X] nm (10µin/4.7in or [2 + 1.7X] µin)
垂直性能
标称量程(Z)
8mm [ 60mm stylus arm] (0.31 in [2.36 in] )
16mm [120mm stylus arm] (0.62 in [4.72 in] )

分辨率(Z) 3
0.8nm 8mm range (0.03 µin 0.31 in) range
量程与分辨率的比率
10,000,000 : 1
测针臂长度,针尖尺寸,测力

60mm arm, 2µm radius conisphere diamond stylus, 1mN force
120mm arm, 0.5mm radius ball, 20mN force

Z 轴非线性 (Z=传感器位移)
(0.07 + 0.03 Z [mm] ) µm (3 + 30 Z [inches] ) µin - 校准后
Z轴示值重复性(平面-金刚石测针)
0.1 µm (4 µin)
Z轴示值重复性(曲面-金刚石测针)
0.08 µm (3 µin)
Z轴示值重复性(曲面-球形测针)
0.12 µm (4.5 µin)
标定pt
0.2μm (8μin)


用球形校准器进行校准

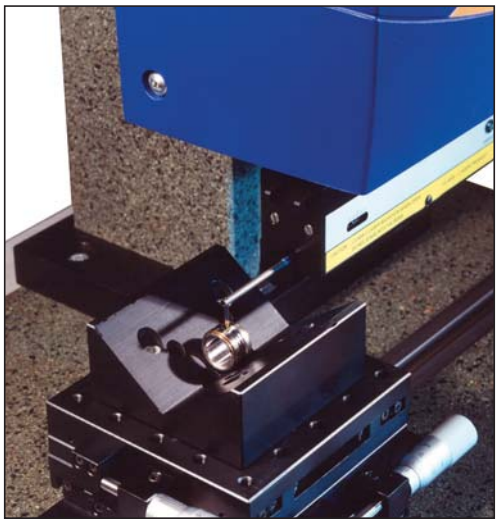

PGI仪器测量航天轴承

PGI仪器测量汽车轴承
