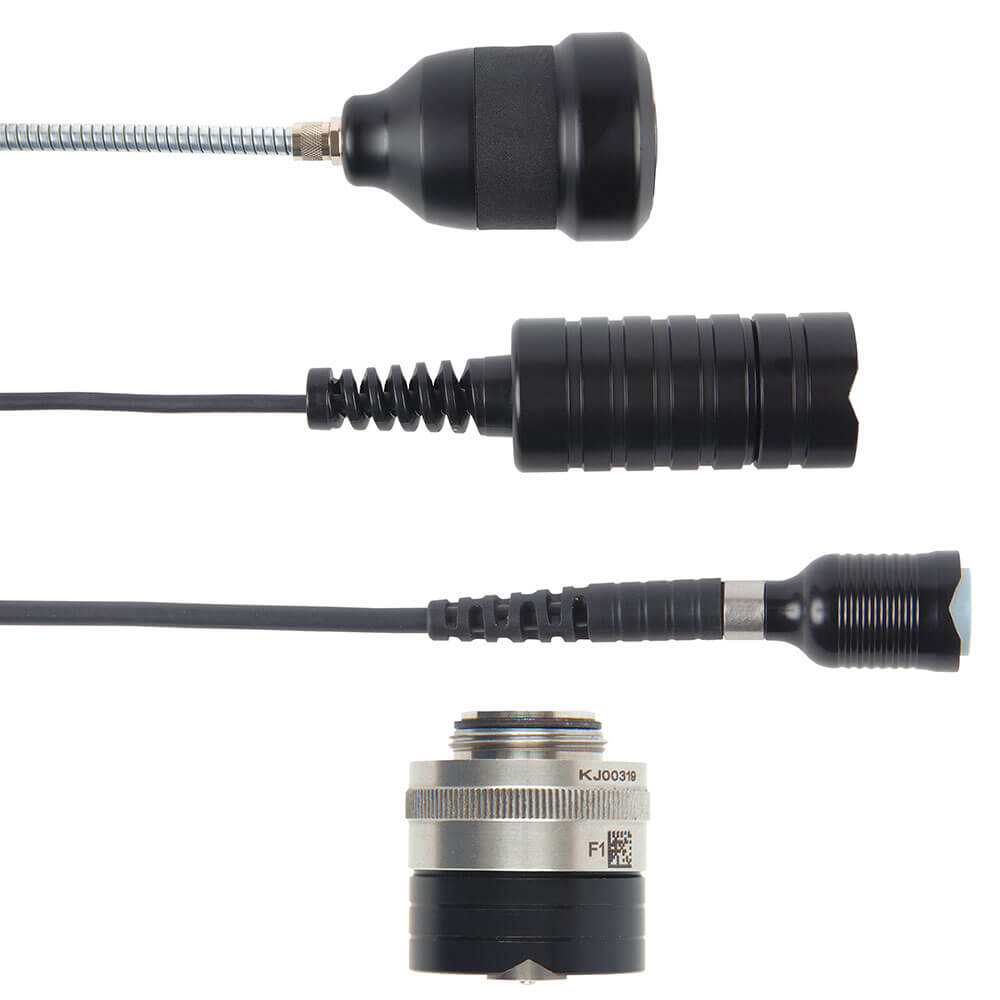

为满足客户的特定应用要求,所有的Elcometer 456探头完全可互换, 且提供大量的设计与刻度范围。铁基探头测量铁磁基体上的非磁性涂层厚度。 Elcometer 456铁基类仪器认可任何铁基探头。 非铁基探头测量非铁基金属 基体上的非导电涂层厚度,Elcometer 456非铁基类仪器认可任何非铁基探头。 两用FNF探头可同时用于铁基和非铁基应 用,具有自动识别基体功能。 Elcometer 456 FNF类仪器认可所有铁基、非铁基以及两用FNF探头。
易高探头有*高工作温度80°C(176°F)除了分体式铁基探头150°C(300°F)及高-温度PINIP的250°C(480°F ) 。 在规定 的温度是在基板温度和探头的占空比必须降低,以确保一个*小的温度积聚在探头内。所有Elcometer探头均带有检测证书以及一套适用于该探头刻度范围的校准膜片。
![]() |
平直探头 |
![]() |
微型探头 |
![]() |
直角探头 |
![]() |
PINIP™探头 |
![]() |
远端探头 |
![]() |
|
![]() |
防水探头 |
![]() |
高温探头 |
![]() |
阳极氧化探头 |
![]() |
铠装探头 |
![]() |
软涂层探头 |
![]() |
专业探头 这些探头可用在专业基体上测量,如:石墨或电 镀组件 |
量程 0.5: 范围: 0-500μm / 0-20mils |
|||||
精确度a: |
±1-3% 或 ±2.5μm (±1-3% 或 ±0.1mil) |
||||
范围: |
0-500μm (0-20mils) |
||||
分辨率: |
0.1μm: 0-100μm (0.01mil: 0-5mils) 1μm: 100-500μm (0.1mil: 5-20mils) |
||||
产品描述c |
部件编号 |
*小净空高度 |
*小样本直径b |
凸面直径 |
凹面半径 |
铁基 (F) |
|||||
微型探头 - 直的, 45mm (1.77”)长 |
T456CFM3---A |
6mm (0.24") |
3mm (0.12") |
1.9mm (0.07") |
6.5mm (0.26") |
微型探头 - 90°, 45mm (1.77”)长 |
T456CFM3R90A |
净空高度: 16mm (0.63") |
3mm (0.12") |
1.9mm (0.07") |
6.5mm (0.26") |
微型探头 - 45°, 45mm (1.77”)长 |
T456CFM3R45A |
净空高度: 18mm (0.71") |
3mm (0.12") |
1.9mm (0.07") |
6.5mm (0.26") |
微型探头 - 直的, 150mm (5.90”)长 |
T456CFM3---C |
6mm (0.24") |
3mm (0.12") |
1.9mm (0.07") |
6.5mm (0.26") |
微型探头 - 90°, 150mm (5.90”)长 |
T456CFM3R90C |
净空高度: 16mm (0.63") |
3mm (0.12") |
1.9mm (0.07") |
6.5mm (0.26") |
微型探头 - 90°, 300mm (11.8”)长 |
T456CFM3R90D |
净空高度: 16mm (0.63") |
3mm (0.12") |
1.9mm (0.07") |
6.5mm (0.26") |
微型探头 - 45°, 300mm (11.8”)长 |
T456CFM3R45D |
净空高度: 18mm (0.71") |
3mm (0.12") |
1.9mm (0.07") |
6.5mm (0.26") |
非铁基 (N) |
|||||
微型探头 - 直的, 45mm (1.77”)长 |
T456CNM3---A |
6mm (0.24") |
4mm (0.16") |
6mm (0.24") |
8.5mm (0.33") |
微型探头 - 90°, 45mm (1.77”)长 |
T456CNM3R90A |
净空高度: 16mm (0.63") |
4mm (0.16") |
6mm (0.24") |
8.5mm (0.33") |
微型探头 - 直的, 150mm (5.90”)长 |
T456CNM3---C |
6mm (0.24") |
4mm (0.16") |
6mm (0.24") |
8.5mm (0.33") |
微型探头 - 90°, 150mm (5.90”)长 |
T456CNM3R90C |
净空高度: 16mm (0.63") |
4mm (0.16") |
6mm (0.24") |
8.5mm (0.33") |
微型探头 - 90°, 400mm (15.7”)长 |
T456CNM3R90E |
净空高度: 16mm (0.63") |
4mm (0.16") |
6mm (0.24") |
8.5mm (0.33") |
非铁基 - 石墨 (N) |
|||||
微型探头 - 90°,石墨, 45mm (1.77")长 |
T456CNMG3R90A |
净空高度: 16mm (0.63") |
4mm (0.16") |
6mm (0.24") |
8.5mm (0.33") |
微型探头 - 90°,石墨, 150mm (5.90")长 |
T456CNMG3R90C |
净空高度: 16mm (0.63") |
4mm (0.16") |
6mm (0.24") |
8.5mm (0.33") |
微型探头 - 90°,石墨, 400mm (15.7")长 |
T456CNMG3R90E |
净空高度: 16mm (0.63") |
4mm (0.16") |
6mm (0.24") |
8.5mm (0.33") |
量程 1: 范围: 0-1500μm / 0-60mils |
|||||
精确度ae: |
±1-3% 或 ±2.5μm (±1-3% 或 ±0.1mil) |
||||
范围d: |
0-1500μm (0-60mils) |
