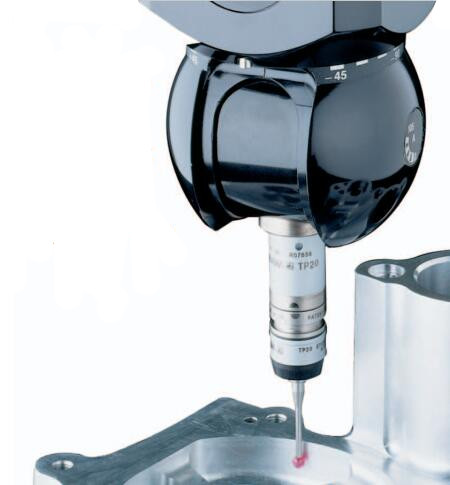

英国雷尼绍 Renishaw TP20 触发式测头
英国雷尼绍 Renishaw TP20 触发式测头 英国雷尼绍 Renishaw TP20 触发式测头 英国雷尼绍 Renishaw TP20 触发式测头
  • 英国雷尼绍 Renishaw TP20 触发式测头

  • 产品编号 : TP20
  • TP20具有模块交换功能的超小型触发式测头,可以配用一系列测针配置和加长杆测量复杂工件的特征。TP20与MCR20和PI 200-3配用.TP20是一款超小型五向或六向机械结构式触发测头系统。双部件设计,由测头本体和可分离测针模块组成,使用高重复性磁接头连接。
  • 询价

产品描述


TP20具有模块交换功能的超小型触发式测头,可以配用一系列测针配置和加长杆测量复杂工件的特征。TP20与MCR20和PI 200-3配用.TP20是一款超小型五向或六向机械结构式触发测头系统。双部件设计,由测头本体和可分离测针模块组成,使用高重复性磁接头连接。因此具备了手动或自动更换测针配置的功能,无需重新标定测针端部,大大节省了检测循环的时间。模块具有多种触发力,使测头性能能够完全符合测量需求。还有一系列测头加长杆及一个六向模块可供选择。测针安装螺纹与雷尼绍M2系列的测针匹配。TP20系统可方便地用于坐标测量机系统的改造,并与现有触发式测头接口、加长杆和转接头兼容。

系统组件包括:
TP20测头本体
TP20测头模块 — 七种不同选择,以适应各种应用
MCR20或TCR20模块交换架 — 自动操作
MSR1模块存放架 — 手动操作
适合与雷尼绍的PI 7-3、PI 200-3和UCC控制器连接



测头模块:

目前可提供7种适合各种应用的测头模块系列,以端部的颜色区分。


模块

 图示 应用 测力* 测针长度

SF — 标准测力

TP20 SF模块



适合大多数应用场合

XY:0.08 N

Z:0.75 N

测针:10 mm

10 mm至50 mm GF

LF — 低测力

TP20 LF模块



低测力应用,例如橡胶密封件

XY:0.055 N

Z:0.65 N

测针:10 mm

10 mm至30 mm

MF — 中测力

TP20 MF模块

需要高于标准测力的场合

XY:0.1 N

Z:1.9 N

测针:25 mm

10 mm至60 mm

EF — 高测力

TP20 EF模块

大直径/偏重测针组件或机器振动造成误触发的场合

XY:0.1 N

Z:3.2N

测针:50 mm

10 mm至60 mm

6W — 六向

TP20 6W模块

在-Z方向测量,例如退刀槽

XY:0.14 N

Z:1.6N

测针:10 mm

10 mm至50 mm

EM1 STD — 50 mm加长杆

TP20 EM1

需要50 mm加长杆的大多数应用场合

XY:0.08 N

Z:0.75 N

测针:10 mm

10 mm至50 mm

EM2 STD — 75 mm加长杆

TP20 EM2模块

需要75 mm加长杆的大多数应用场合

XY:0.08 N

Z:0.75 N

测针:10 mm

10 mm至50 mm

* 低测力方向

技术参数

感应方向

6向以外的所有模块

6

±X±Y+Z

±X±Y±Z

适合的接口



PI 7-3PI 200-3UCC控制器

预行程变化

LF

SF / EM1 / EM2

MF

EF

6

±0.60 µm

±0.80 µm

±1.00 µm

±2.00 µm

±1.50 µm

单向重复精度

 LF / SF / EM1 / EM2

MF

EF

6

±0.35 µm

±0.50 µm

±0.65 µm

±1.00 µm

测针交换的重复性

MCR20

手动

±0.50 µm

±1.00 µm

测针系列



M2

安装方式



M8螺纹
