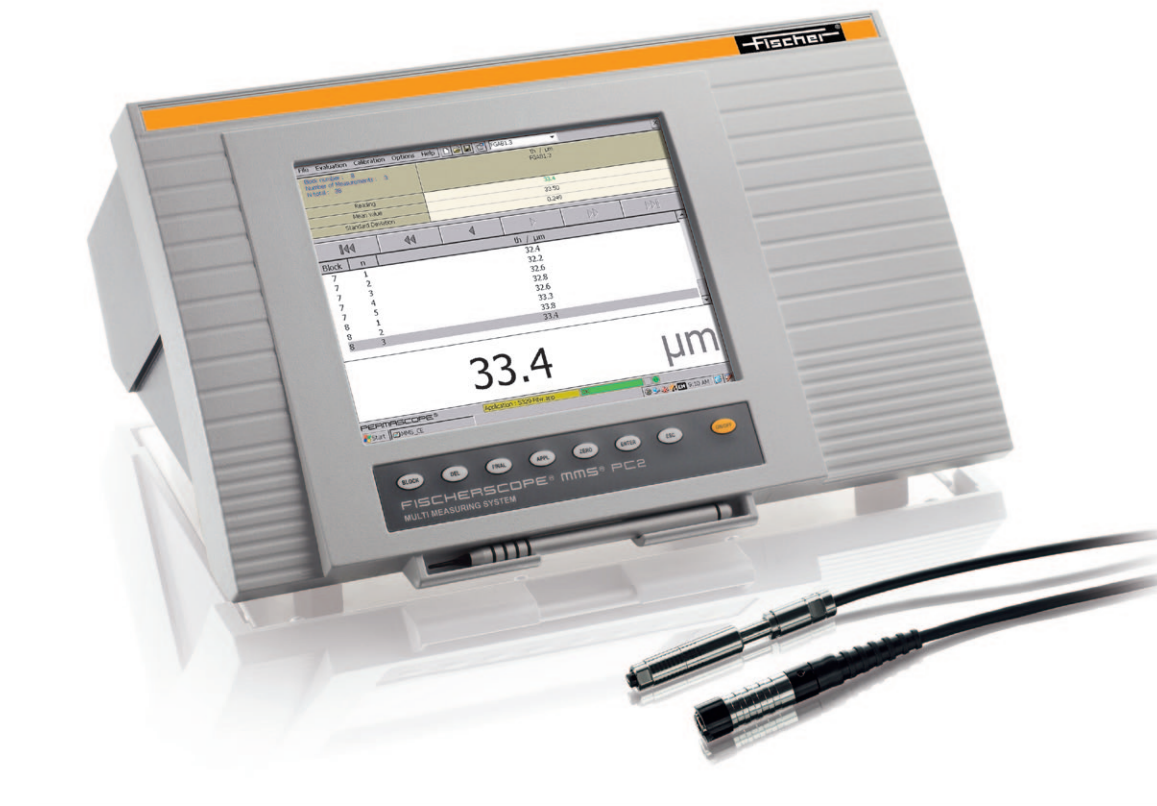

FISCHERSCOPE MMS涂层测厚仪的应用场合由于采用了多种测量方法,MMS 可用于电镀厂,线路板生产厂,汽车和航空生产厂的多种应用场合。FISCHERSCOPE MMS涂层测厚仪是一台小巧和极其多用的的台式多功能测量系统,有数据存储及数据处理能力。使用户可以自己配置不同的测试模块。FISCHERSCOPE MMS PC2与Windows™CE操作系统的模块化测量系统是高精度涂层厚度测量和材料测试的理想解决方案。 通过LAN和USB连接的网络功能可以快速集成到质量管理体系和自动化制造流程中。
产品优势:
只需使用一台仪器就可以完成涂镀层厚度测量以及材料测试
模块化设计允许在任何时候进行仪器升级。
根据应用可以安装相似或不同的测量模块
---传输和保存测量值,全面的统计和图形化评估,简便生成并打印个人检测报告
坚实且极为通用的台式多功能测量系统,具有保存数据和处理测量数据的功能
嵌入式模块 BETASCOPE®, SIGMASCOPE®, PHASCOPE®, DUPLEX,
---NICKELSCOPE®, SR-SCOPE® 和 PERMASCOPE®
便于用户操作的宽大高分辨率 LCD 触摸屏,基于Windows CE设计
众多不同的嵌入式测量模块,可进行大量不同的设备配置以满足客户要求。
可连接多达八个测量探头
各种不同的探头,用于被测样品不同的几何形状和厚度范围
提供的电脑软件FISCHER DataCenter具有以下功能:
MMS BETASCOPE 使用了beta反射法。它可以测量镀层和底材的原子序数大于5的任意底材上的任何镀层。德国FISCHERSCOPE MMS测厚仪:用手持式探头 Z9NG 测量铬层的厚度,在油漆生产厂和应用厂,测量非金属底材上的有机层的厚度。在金属板生产和处理厂,用于防腐油膜,锌层测量,等等。我们还设计了众多不同的插件模块完成仪器各种功用以满足用户的需求。模块设计也使得仪器的晋级能够随时随地地停止。视实践需求,能够装置相似或不同的模块。

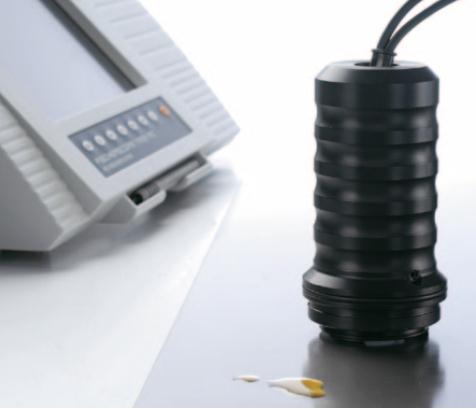

薄有机涂层的测量,例如 油,手动探头Z15NG-TC
手动探头带β发射器,根据辐射度β反向散射法进
行测量,集成温度传感器用于自动补偿不同温度下
空气中的β辐射阻尼。

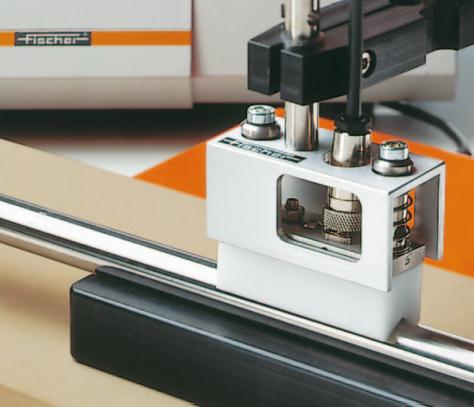

使用电动支撑架上的测量探头V2EGA06H测量活塞上
的铬涂层.
六种基本的模块 |
可选择分辨率的测量显示 |
FISCHERSCOPE MMS PEMASCOPE涂层测厚仪 FISCHERSCOPE MMS NICKELSCOPE涂层测厚仪 FISCHERSCOPE MMS SIGMASCOPE涂层测厚仪 FISCHERSCOPE MMS DUPLEX涂层测厚仪 FISCHERSCOPE MMS PC涂层测厚仪 BFISCHERSCOPE MMS BETASCOPE 涂层测厚仪 |

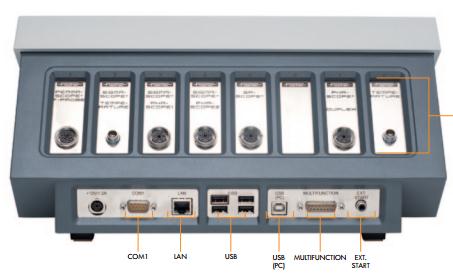

1个COM1 - RS232接口、1个LAN网络连接 用于键盘,鼠标,打印机的4x USB连接 1个用于PC的USB连接 多功能连接器,带有上限和下限的信号输出,外部启动 插座,用于连接例如 用于外部触发测量捕获的按钮 通过AC适配器供电12V / 1.2A |
主要应用:
--插头触点上的金涂层,焊盘上的焊料,痕量分析,光敏涂层,油和蜡层(BETASCOPE®)
|
|
菲希尔FISCHERSCOPE MMS PCB测厚仪
FISCHERSCOPE MMS PCB测厚仪的基本版本可以用BETASCOPE, SIGMASCOPE 和 PERMASCOPE扩展其功能。FISCHERSCOPE MMS PCB系列是提供使用者用于测量线路板上所有涂镀层厚度的质量保证的通用仪器。FISCHERSCOPE MMS PCB测厚仪系列可以轻松满足工厂测量铜层,其它电镀层和喷漆后测量厚度的要求。仅有几种方法适于这样的测量。已经集成了电阻法的基本版本的仪器就是专为这样的应用场合设计的。特别是薄板上的铜层,多层线路板的起始材料和中间包含10 μm (0.4 mils)的溴层的多层板只有使用电阻法才能精确测量。这是测量结果不受其下的铜层影响的理想方法。
|
FISCHERSCOPE MMS BETASCOPE用于: 在线路板厂,测量贴体涂层, SnPb,Au 或 Ni 层的厚度用测量台 Z6NGB2 测量线路板上的有机层和电镀层厚度 在电镀厂,用手持式探头测量单镀层 用手持式探头 Z9NG 测量铬层的厚度 在油漆生产厂和应用厂,测量非金属底材上的有机层的厚度。 在金属板生产和处理厂,用于防腐油膜,锌层测量,等等。 用探头 Z15NG 不接触测量薄油膜的厚度 |
