Mitutoyo 530-101标准型游标卡尺测量范围为0 ~ 150mm,刻度为0.05mm,精度为+/- 0.05mm。特点是较小的游标面角度 (14˚)、便于读数。。可测量外径、内径、深度和阶差。装有锁紧螺丝,可保持滑块位置,使使用者可以轻松测量。
|
主要特点:
简洁、基本的设计。
可测量外径、内径、深度和阶差。
较小的游标面角度 (14˚)、便于读数。
游标上有不同的读数刻度。(仅限公制/英制型和英制型)
滑块上装有锁紧螺钉。
可提供带有硬质合金头量爪的卡尺。 |

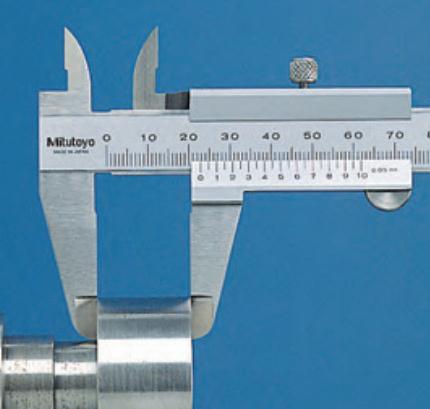

外径测量

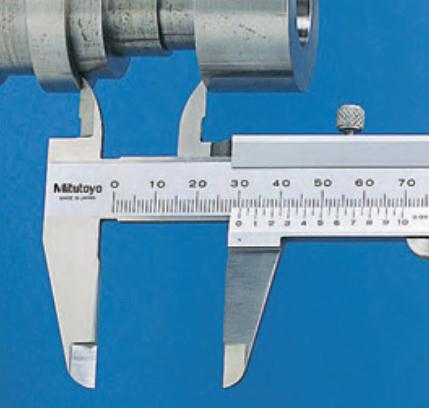

内径测量

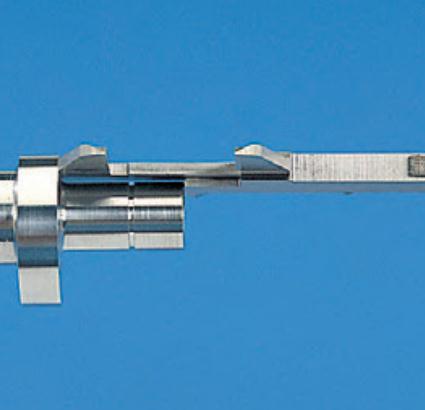

阶差测量

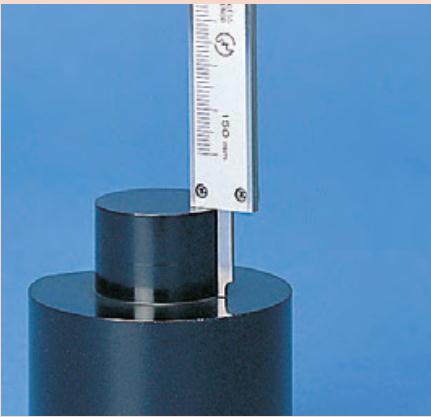

深度测量
测量应用实例:

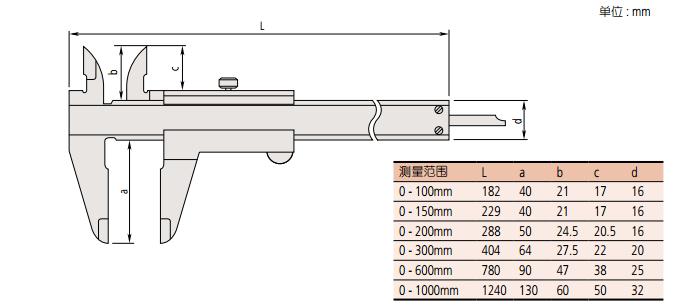

测量范围
货号
深度测量杆
备注
0 - 100mm
530-100
ø1.9mm杆
—
0 - 150mm
530-102
ø1.9mm杆
—
0 - 150mm

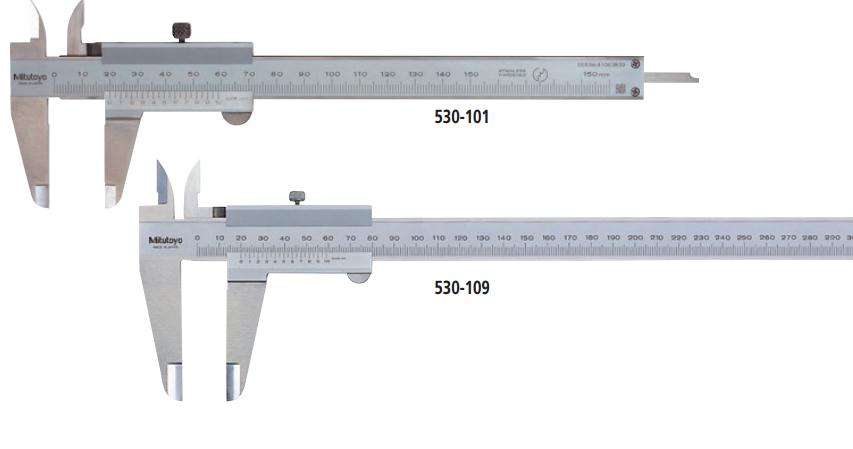

530-101
薄片
—
0 - 150mm
530-320
薄片
用于外径测量的硬质合金头量爪
0 - 150mm
530-335
薄片
用于外径和内径测量的硬质合金头量爪
0 - 150mm
530-122*
薄片
高精度型 : ±0.03mm
0 - 200mm
530-108
薄片
—
0 - 200mm
530-321
薄片
用于外径测量的硬质合金头量爪
0 - 200mm
530-123*
薄片
高精度型 : ±0.03mm
0 - 300mm
530-109
薄片
—
0 - 300mm
530-322
薄片
用于外径测量的硬质合金头量爪
0 - 300mm
530-124*
薄片
高精度型 : ±0.04mm
0 - 600mm
530-501
—
—
0 - 1000mm
530-502
—
—
测量范围 |
货号 |
深度测量杆 |
英制分度值 |
备注 |
0 - 150mm |
530-104 |
薄片 |
1/128" |
— |
0 - 150mm |
530-316 |
薄片 |
1/128" |
滑块下带有锁紧螺钉 |
0 - 150mm |
530-312* |
薄片 |
.001" |
高精度型 : ±0.03mm |
0 - 200mm |
530-114 |
薄片 |
1/128" |
— |
0 - 200mm |
530-118* |
薄片 |
.001" |
高精度型 : ±0.03mm |
0 - 300mm |
530-115 |
薄片 |
1/128" |
— |
0 - 300mm |
530-119* |
薄片 |
.001" |
高精度型 : ±0.04mm |
* 分度值: 0.02mm
