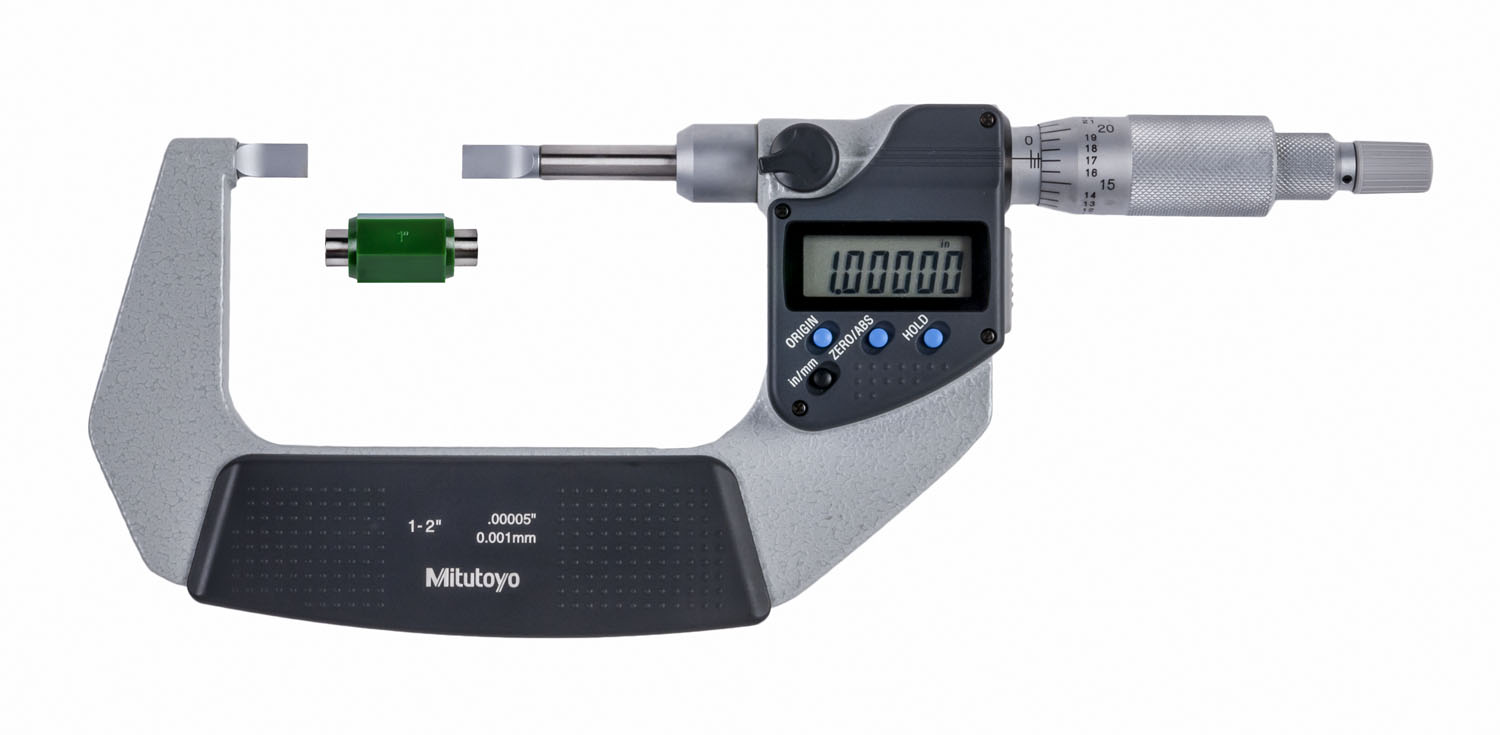

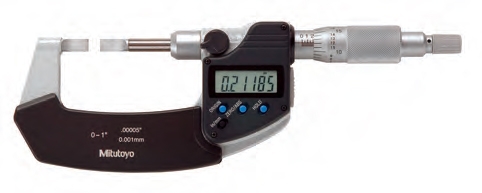

日本三丰Mitutoyo 422/122系列薄片型千分尺
日本三丰Mitutoyo 422/122系列薄片型千分尺 日本三丰Mitutoyo 422/122系列薄片型千分尺 日本三丰Mitutoyo 422/122系列薄片型千分尺
  • 日本三丰Mitutoyo 422/122系列薄片型千分尺

  • 产品编号 : Mitutoyo 422/122
  • 薄片型千分尺​特点 422,122 系列 — 非旋转心轴型。 ​测砧和心轴的端面为薄片型,可用于测量花键轴、键槽等不易测量位置的凹槽尺寸。 棘轮锁定装置可保持恒定测力。
  • 询价

产品描述




薄片型千分尺特点

422,122 系列 — 非旋转心轴型。

测砧和心轴的端面为薄片型,可用于测量花键轴、键槽等不易测量位置的凹槽尺寸。

棘轮锁定装置可保持恒定测力。

10mm/rev 快速心轴进给 (Quickmike 型)。



技术参数
精度: 参见性能参数(数显型不包括量化偏差)
分辨率*: 0.001mm 或 .00005"/0.001mm
分度值**: 0.01mm 或 .0001"
平行度: 测量范围小于 75mm/3" 型为3μm/.00012"
            测量范围大于 75mm 型为(3+R/100)μm,
            R 为*大测量范围 (mm) 小数圆整
            测量范围4" 型为.00016"
显示*: 液晶显示
电池*: SR44 (1 个), 938882
电池寿命*: 正常使用情况下约为 1.2 年
* 数显型 ** 普通型




数显型功能

原点设置、调零、数据保持、自动电源开/关、数据输出、

英制/公制转换(英制/公制型)

警告: 低电压、计算错误

数显型选件
05CZA662: 带有数据开关的SPC 电缆 (1m)
05CZA663: 带有数据开关的SPC 电缆 (2m)
06ADV380B: 带有数据转换 (2m) 的USB 直接输入工具
02AZD790B: 用于U-WAVE 防水型的SPC 电缆 (160mm)
937387: Quickmike 型SPC 电缆 (1m)*
965013: Quickmike 型SPC 电缆 (2m)*
06ADV380E: 带有数据转换 (2m) 的USB 直接输入工具*
02AZD790E: 用于U-WAVE(160mm) 的SPC 电缆*

* 仅适用于 Quickmike 型





性能参数:仅提供公制型,如需英制型请联系我们!


公制型 数显型
测量范围 货号 精度 备注

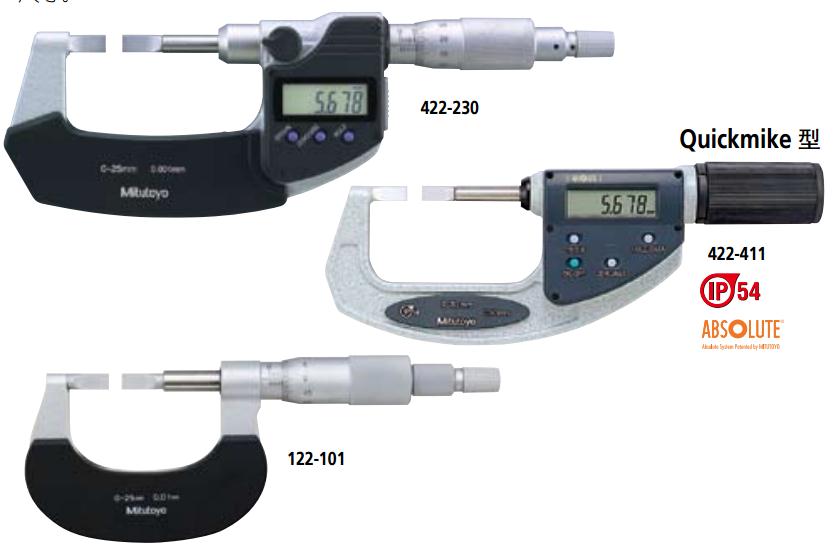

0 - 25mm 422-230 ±3µm A 型
422-260 ±3µm B 型
422-270 ±3µm C 型
422-271 ±3µm D 型
25 - 50mm 422-231 ±3µm A 型
422-261 ±3µm B 型
50 - 75mm 422-232 ±3µm A 型
75 - 100mm 422-233 ±4µm A 型
公制型 Quickmike 型
测量范围 货号 精度
0 - 30mm 422-411 ±3µm
25 - 55mm 422-412 ±3µm

公制型
测量范围 货号 精度 备注
0 - 25mm 122-101 ±3µm A 型
122-111 ±3µm B 型
122-161 ±3µm C 型
122-141 ±3µm D 型
25 - 50mm 122-102 ±3µm A 型
122-112 ±3µm B 型
122-162 ±3µm C 型
122-142 ±3µm D 型
50 - 75mm 122-103 ±3µm A 型
75 - 100mm 122-104 ±4µm A 型
100 - 125mm 122-105 ±4µm A 型
125 - 150mm 122-106 ±4µm A 型
150 - 175mm 122-107 ±5µm A 型
175 - 200mm 122-108 ±5µm A 型
200 - 225mm 122-109 ±5µm A 型
225 - 250mm 122-110 ±6µm A 型
250 - 275mm 122-115 ±6µm A 型
275 - 300mm 122-116 ±6µm A 型

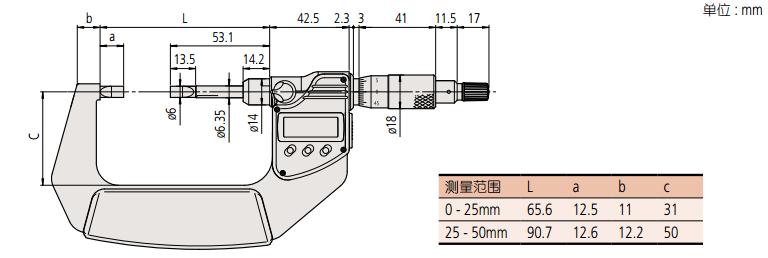

尺寸图:
