日本三丰Mitutoyo 105系列外径千分尺
日本三丰Mitutoyo 105系列外径千分尺 日本三丰Mitutoyo 105系列外径千分尺
  • 日本三丰Mitutoyo 105系列外径千分尺

  • 产品编号 : Mitutoyo 105

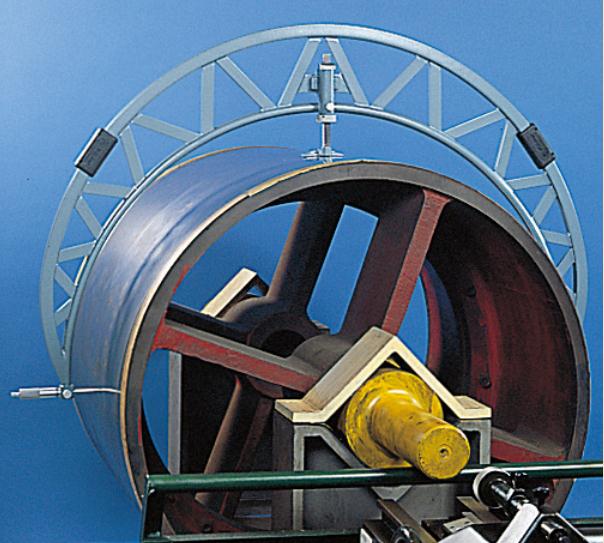

  • 日本三丰Mitutoyo105系列外径千分尺带有延长测砧套管。钢管构造的轻量化设计可轻松对应大型工件的测量。通过滑动测砧扩大测量范围。千分尺有一个棘轮锁定装置可保持恒定测力。每个测量范围都带有调零基准杆。方型和圆形管构成轻型、坚固的框架(用于1000mm / 40" 以上的型)。
  • 询价

产品描述


日本三丰Mitutoyo105系列外径千分尺带有延长测砧套管钢管构造的轻量化设计可轻松对应大型工件的测量。通过滑动测砧扩大测量范围。千分尺有一个棘轮锁定装置可保持恒定测力。每个测量范围都带有调零基准杆方型和圆形管构成轻型、坚固的框架(用于1000mm / 40" 以上的型)。


动测砧式千分尺特点:

◇延长测砧套管可增加宽度测量范围。
50mm / 2" 心轴行程。
棘轮锁定装置可保持恒定测力。
每个测量范围都带有调零基准杆。
方型和圆形管构成轻型、坚固的框架(用于1000mm / 40" 以上的型)。

工件止动器 (用于1000mm / 40" 以上的型)。




技术参数:
精度 :     ±(6+R/75)μm, R为*大测量范围 (mm)
              ±[.0003"+.00005"(R/3)]" R 为*大测量范围
              (inch) 小数圆整
分度值 :  0.01mm/.001"
平面度 :  1.3μm/.00005"
平行度 :  (2+R/100)μm, R 为*大测量范围 (mm)
              [.00008"+.00004(R/4)]" R 为*大测量范围
              (inch) 小数圆整
测量面 :  硬质合金



公制型
测量范围 货号 延长测砧套管
500 - 600mm 105-103 50mm
600 - 700mm 105-104 50mm
700 - 800mm 105-105 50mm
800 - 900mm 105-106 50mm
900 - 1000mm 105-107 50mm
1000 - 1100mm 105-408 50mm
1100 - 1200mm 105-409 50mm
1000 - 1200mm 105-418 50mm, 100mm
1200 - 1300mm 105-410 50mm
1300 - 1400mm 105-411 50mm
1200 - 1400mm 105-419 50mm, 100mm
1400 - 1500mm 105-412 50mm
1500 - 1600mm 105-413 50mm
1400 - 1600mm 105-420 50mm, 100mm
1600 - 1700mm 105-414 50mm
1700 - 1800mm 105-415 50mm
1600 - 1800mm 105-421 50mm, 100mm
1800 - 1900mm 105-416 50mm
1900 - 2000mm 105-417 50mm
1800 - 2000mm 105-422 50mm, 100mm


英制型

测量范围 货号 可更换测砧
40" - 44" 105-428 2"
44" - 48" 105-429 2"
48" - 52" 105-430 2"
52" - 56" 105-431 2"
56" - 60" 105-432 2"
60" - 64" 105-433 2"
64" - 68" 105-434 2"
68" - 72" 105-435 2"
72" - 76" 105-436 2"
76" - 80" 105-437 2"





尺寸图:
