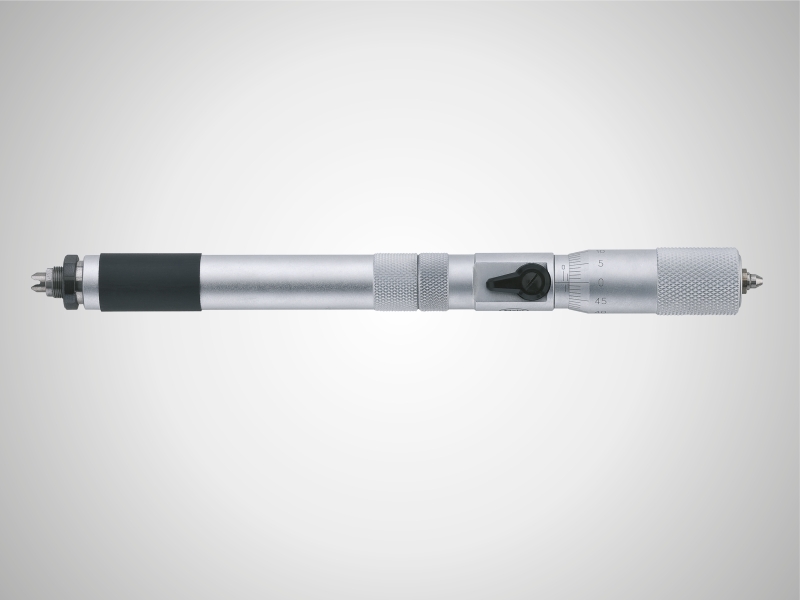

德国马尔MICROMAR 44 CZ 内螺纹千分尺
德国马尔MICROMAR 44 CZ 内螺纹千分尺
  • 德国马尔MICROMAR 44 CZ 内螺纹千分尺

  • 产品编号 : MICROMAR 44 CZ
  • 内螺纹千分尺 螺纹侧钻,用于测量螺纹中径,小径及大径,由特殊的经硬化处理的耐磨不锈钢制成,带有圆形安装柄及卡圈,确保测头在卡规的的安装孔中可以准确安装并能自由旋转。
  • 询价

产品描述



内螺纹千分尺 螺纹侧钻,用于测量螺纹中径,小径及大径,由特殊的经硬化处理的耐磨不锈钢制成,带有圆形安装柄及卡圈,确保测头在卡规的的安装孔中可以准确安装并能自由旋转。


仪器特性
※主体结构包含:内径干分尺以及尾套管
螺纹测砧安装在内径干分尺以及尾套管的安装孔内

刚性,轻型管状结构
丝杆经硬化处理,表面抛光

锁紧装置
刻度表面抛光镀铬,硬质合金测量面

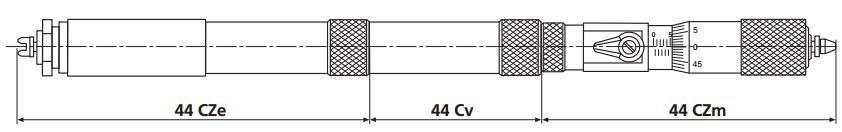

可更换的延长杆44 CV带有圆形导向筒,保护套筒内用于扩展测量范围(见附件)

保护轴套表面抛光镀铬
主体干分尺为6μm
主体干分尺与延长杆连接后为4μm+10-6×e= 延长杆长度,单位mm

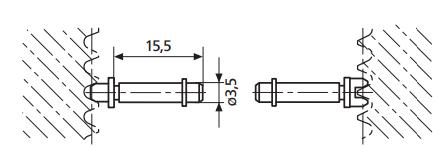

公制螺纹(60°



螺距

V型侧钻

锥形侧钻

mm

订货号

订货号

0,5 - 0,7

4179400

4173400

0,7 - 1

4179401

4173401

1,25 - 2

4179402

4173402

2 - 3,5

4179403

4173403

3,5 - 5

4179404

4173404

5 -7

4179405

4173405

7 -9

4179406

4173406


产品特征:

※电镀珍珠铬操作和显示单元
※测量头和终端件带安装孔,用于更换砧
※坚固、轻型管式构造
※轴通体硬化打磨,不锈钢
※锁定装置

※可更换扩展 44 Cv,配有使用弹簧安装到保护套中的柱形量杆;

※用于扩展测量范围

※保护套为电镀珍珠铬
※measuring head 44 CZ with end piece

测量螺纹中径:



附件:

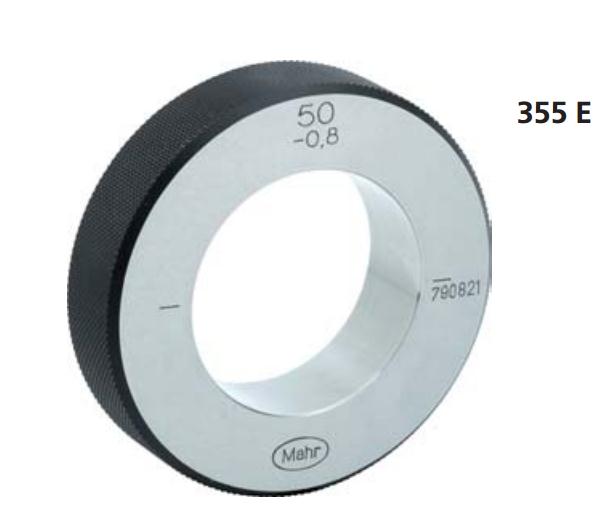

标准环规355 E,用于校准基准值
由特殊的耐磨钢制成
经硬化处理并研磨
尺寸符合DIN 2250 C
制造公差符合DIN 2250
实际标刻尺寸不确定度为1/2 IT1




单号

测量范围 mm

读数 (mm)

误差限度 µm

轴螺距_mm

误差限度

4168030

200 - 225

0,01

8 µm

0.5 mm

4+(l/100)µm l= 组合长度 (mm)


尺寸:
