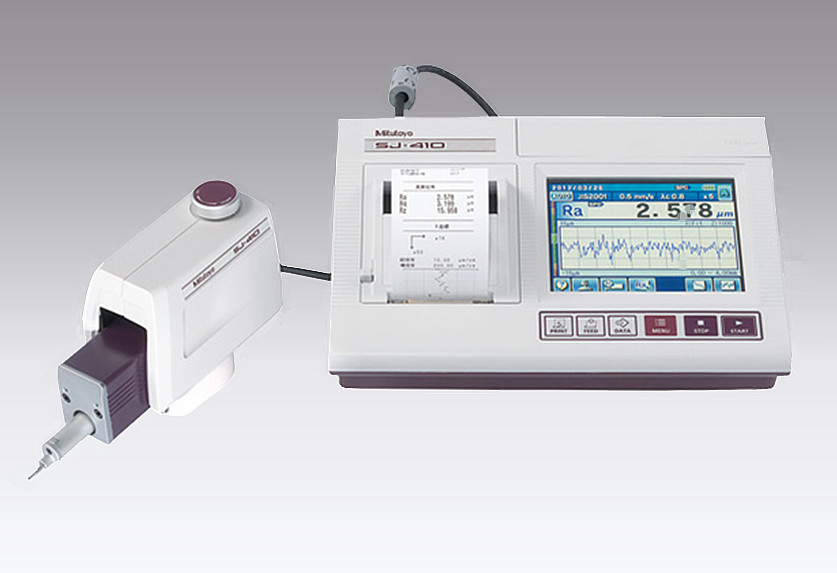

日本三丰Mitutoyo SJ-410表面粗糙度仪
日本三丰Mitutoyo SJ-410表面粗糙度仪 日本三丰Mitutoyo SJ-410表面粗糙度仪 日本三丰Mitutoyo SJ-410表面粗糙度仪
  • 日本三丰Mitutoyo SJ-410表面粗糙度仪

  • 产品编号 : Mitutoyo SJ-410

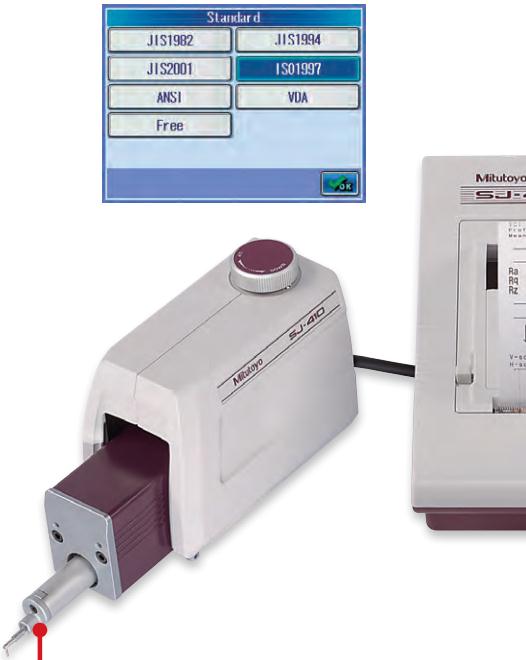

  • SJ410系列粗糙度仪支持有轨和无轨两种测量。配备 46 个符合新的 ISO、DIN、ANSI、JIS 标 准的粗糙度参数。配备一个宽范围、高分辨率的检出器和一个 驱动器,提供了在同类产品中更优越的 高精度测量。
  • 询价

产品描述

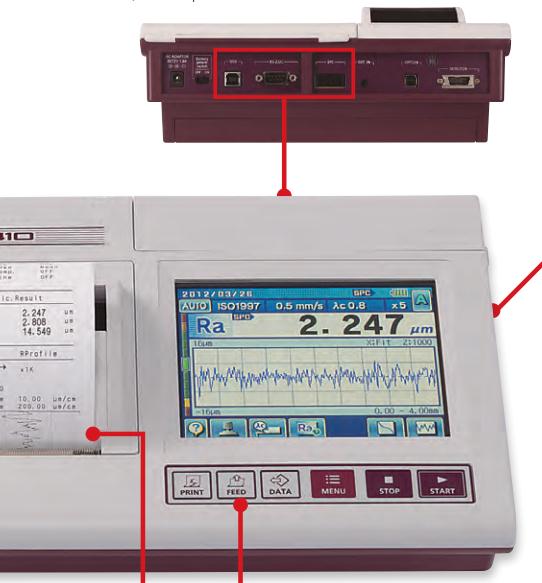

日本三丰Mitutoyo SJ-410粗糙度仪---能够出色适用在检测室、加工车间、生产现场等场合 Surftest (表面粗糙度测量仪) 。SJ410系列粗糙度仪支持有轨和无轨两种测量。配备 46 个符合新的 ISO、DIN、ANSI、JIS 标 准的粗糙度参数。配备一个宽范围、高分辨率的检出器和一个 驱动器,提供了在同类产品中更优越的 高精度测量。 < 测量范围/分辨率 > 800µm / 0.0125µm 分辨率 (8µm 测量范围) < 直线度/移动长度 > SJ-411 驱动部 : 0.3µm / 25mm SJ-412 驱动部 : 0.5µm / 50mm无轨检出器和弧形表面补偿功能使它能 有效地评价圆柱体表面粗糙度。 特细的阶差,直线度、波纹度均可用无 轨测量功能测出。手持便携式数据处理单元和 5.7 英寸彩色 图形 LCD 触摸面板,提供出众的可读性 和可操作性。LCD 还具有背光功能,提高 了黑暗环境中的可见度。 测量数据可通过 RS-232C 接口电缆 (选件) 由外部 PC 输出。



SJ-410粗糙度仪特点:

※带有校正粗糙度标准板

由数字滤波功能可得到不失真的表面粗 糙度轮廓图

GO/NG 判断功能。自动校正功能

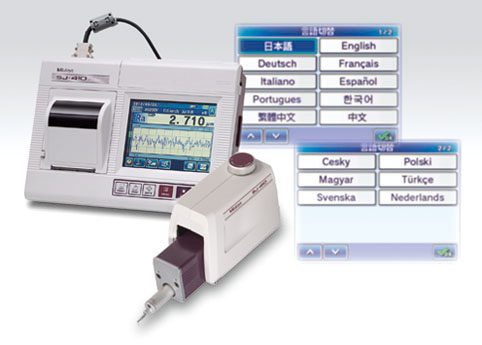

显示接口支持 16 种语言,可以自由切换。

简便的轮廓分析功能支持四种类型的测 量

步进、水平变化、面积和坐标差

每个功能可以设置密码保的,这样可以防止意外操作

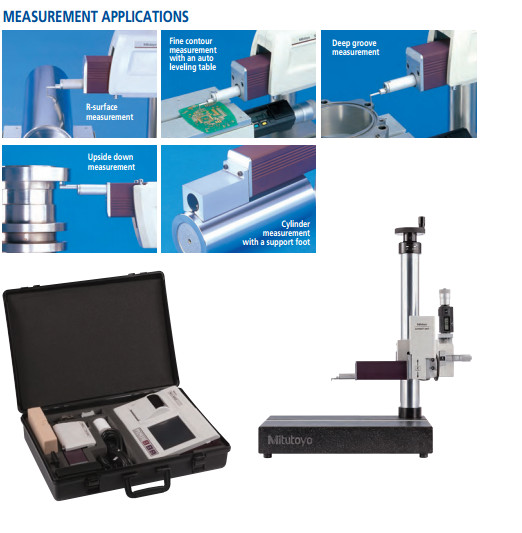

可选的附件如果能安装在支架上,可以显著提高可操作性




 SJ-411

 SJ-411

 SJ-412

 SJ-412

货号 (公制)

178-580-01*

178-580-02*

178-582-01*

178-582-02*

检出器测力

0.75mN

4mN

0.75mN

4mN

评估范围

25mm

25mm

25mm

50mm

针尖

针尖角度

60º

90º

60º

90º

先进半径





技术参数

 (驱动部测量范围

25mm (SJ-411), 50mm (SJ-412)

测量速度

0.05, 0.1,0.2, 0.5, 1.0mm/s

返回速度

 0.5, 1, 2,5mm/s

移动方向

向后 直线度 : 0.3µm / 25mm (SJ-411), 0.5µm / 50mm (SJ-412)

定位

±1.5º (倾角), 10mm (向上/向下

检出器 范围/分辨率

800µm /0.0125µm,80µm/0.00125µm, 8µm / 0.000125µm (使用测针选件 时,可达 2400µm)

检测方法

 无轨/有轨测量

测力

0.75mN  4mN

测针针尖

金刚石 60º /2µmR , (90º / 5µmR)

导头曲率半径

40mm

类型

差动电感式

电源

 通过 AC 适配器/可充电镍氢电池

充电时间

数据输出通过 USB 接口 4 小时 / RS-232C 端口 / SPC 输出

存储

内置存储器 :测量条件 (10 记忆卡 (选配 500 个测量条件,10000 个测量轮 廓,500 个显示图像

,文本文件 (测 量条件 / 测量轮廓 / 评价轮廓 / 相 对负荷曲线 / 振幅分布曲线)500 个统计数据等。

尺寸 (WxDxH)

控制器 : 275 x 109 x 198mm 高度 - 倾角调整装置 : 131 x 63 x 99mm

驱动部 : 128 x 36 x 47mm (SJ-411), 155 x 36 x 47mm (SJ-412)

重量

控制器 : 大约 1.7kg 高度 - 倾角调整装置 : 大约 0.4kg ,驱动部 : 0.6kg (SJ-411), 0.7kg (SJ-412)

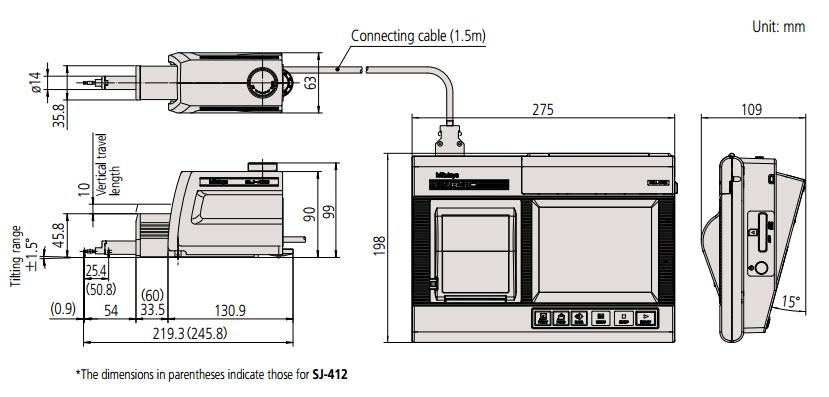

尺寸图:
