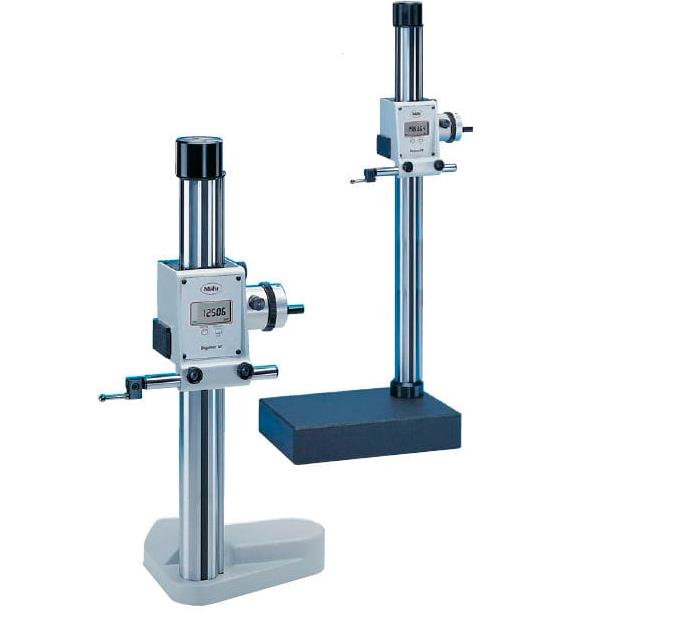

Digimar 814 N / 814 G高度测量仪(划线仪)主要应用于工件划线及标定;同时也用于测量高度及间距。坚固的铸铁底座,三点支撑,可在平台、机器床身及大工件表面是用,可快速改装为814G.测量应用:高度、两孔中心距、两平面间距、宽度、附件工件标定及划线功能。测量应用:高度、两空中心距,两平面间距,宽度,附加工件标定及划线功能。

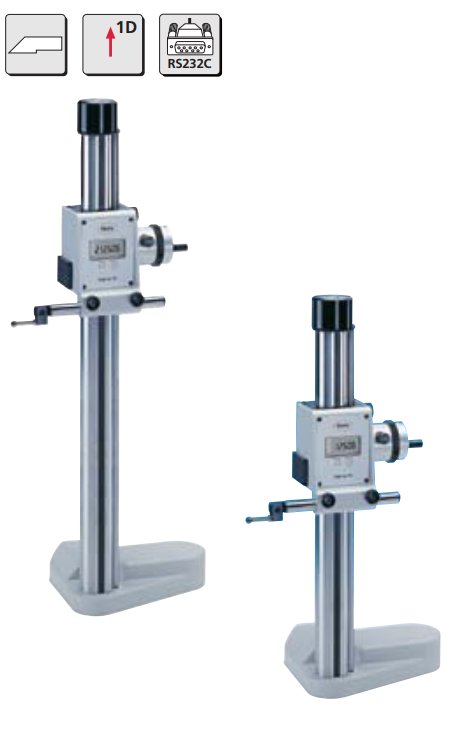

高度测量仪划线仪Digimar 814 N标准型 |
|
|
应用 测量应用: ●高度 ●两孔中心距,两平面间距,宽度,附加工件标定及划线功能 |
特性 |
|
坚固的铸铁底座,三点支撑。可在平台,机器床身及大工件表面 |
|

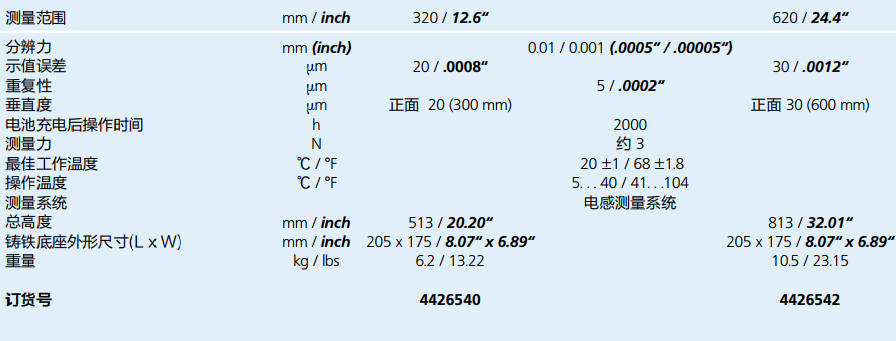

技术参考 |
|
|

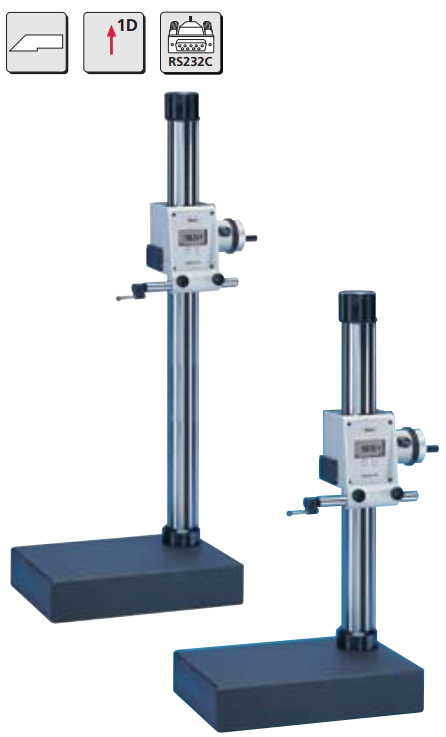

高度测量及划线仪Digimar 814 G带工作平台型 |
|
|
应用 测量应用: ●高度 ●两孔中心距,两平面间距,宽度, 附加工件标定及划线功能 |
特性 | |
工作平台由黑色花岗岩制成,极为坚固与稳定, |
|

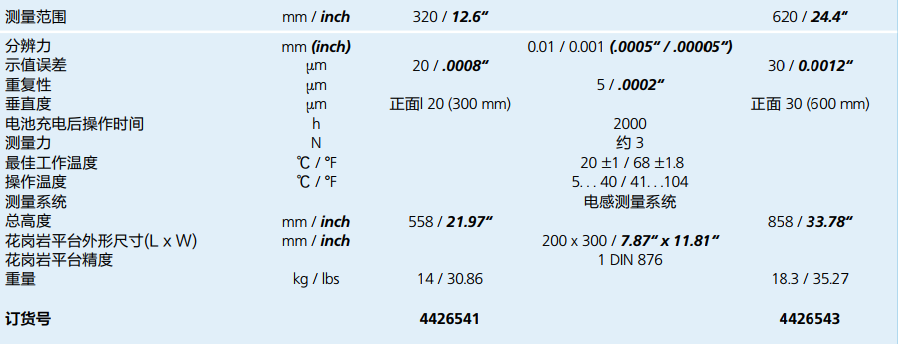

技术参考 | |
|
Digimar 814 N / 814 G高度测量仪(划线仪)附件 |
|
874 t |
测头臂,带连接头,用于安装测头、指示表、比较仪、杠杆表 |
874 s |
圆盘形测头用于测量高度,间距,平面及端面 尤其适合窄小的台阶位置,例如端面定位 |
874 m |
球形测头,安装于测头臂814 t |
874 h |
测头支架 用于安装指示表和比较仪的测头 用于特殊的测量应用需要 |
874 a |
划线头 用于工件划线及标定,先进为硬质合金 安装于测头臂814 t |
814 kh |
支架 |
817 ks1 |
锥形测头 |
817 ks2 |
锥形测头 |
817 ks3 |
锥形测头 |
817 ks4 |
锥形测头 |

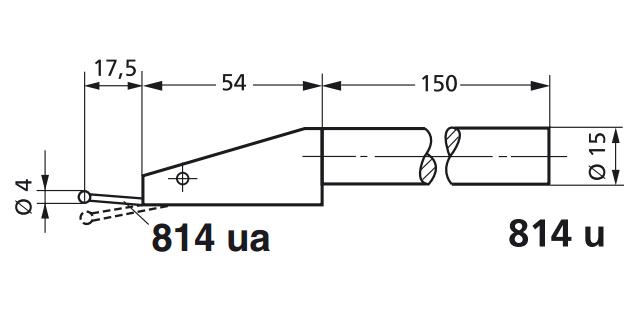

874 u |
双向测头 用于测量内外径,宽度,凹槽 球的实际尺寸不会对测量结果造成影响 |
874 ua |
可换测头臂 用于安装双向测头814 u |
817 CI-r |
球形测头 |
817 CI-am |
支架,带连接螺纹 |
817 CI-sa |
测杆,带可换测针 |
817 CI-p |
测杆,带平行测量面 |
874 Nf |
铸铁底座 |
874 Gf |
花岗岩工作台 |
874X 立柱 |
,带测量头 |
874X 立柱 |
带测量头 |
16 ESv |
Opto RS232C数据连接线 |
