Surtronic S-116可移动式底座SA-40
Surtronic S-116可移动式底座SA-40
  • Surtronic S-116可移动式底座SA-40

  • 产品编号 : 编号 SA-40
  • 可移动式底座:在机床运用上运用时供给支持。编号 SA-40,英国泰勒Taylor Hobson针对客户的各种测量需要,开发 了各种适台Surtronic便携式粗糙度测量系统的测杆和配件。
  • 询价

产品描述


可移动式底座:在机床运用上运用时供给支持。编号 SA-40,英国泰勒Taylor Hobson针对客户的各种测量需要,开发 了各种适台Surtronic便携式粗糙度测量系统的测杆和配件。除了笃挚网上仪器展厅列举出的Surtronic 25可移动式底座之外,我们的应用部门还设计和制造用于特定需求的测杆和工装。

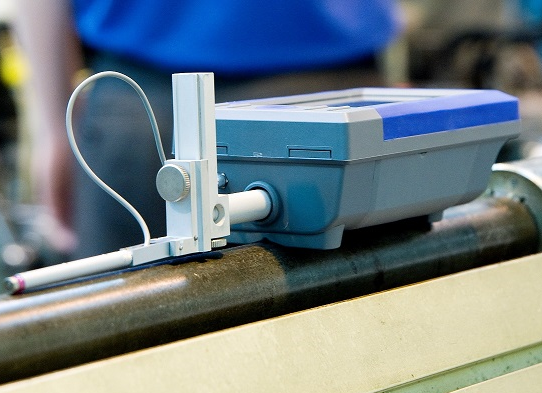

可移动式底座

Surtronic S100系列

Surtronic S100系列(S116,S128)是英国泰勒公司(Taylor Hobson)最新小型便携式粗糙度仪,是Surtronic25的替代产品。采用了触摸屏技术,操作更为简洁,可以显示选定的测量参数和剖面图。被广泛应用于包括精密轴承、汽车和航空航天工程等行业,适用于加工现场和计量室分析。它可测量各种加工表面,包括:油泵油嘴、曲轴、凸轮轴、缸体缸盖的配合面、缸套、缸孔、活塞孔、飞机发动机叶片等的表面粗糙度。同时也可应用于PS版测量、在线检测机床的设置和调整、检测加工过程中刀具的磨损或松动 。


仪器特点

SURTRONIC S100系列仅手掌大小,可携带到任何需要测量表面粗糙度的地方。设计独特的探头支架可轻易使探头和被测工件表面稳定接触。内置锂电池,一次充电可以测量2000次,待机5000小时。可以选择多种探头和附件以满足各种形状工件的测量。 由英国泰勒-霍普森设计并制造的新型便携式粗糙度测量仪Surtronic S-100系列,坚固耐用、用途广泛并且具有外部连通性,能够广泛支持各种表面测量应用。 为了便于使用,这款全新的Surtronic S-100系列仪器拥有彩色触摸宽屏操作设计和高度直观的专有软件。泰勒霍普森Surtronic S-100系列粗糙度仪适用于车间和检测间的使用。S-100 series广泛使用于各种生产企业,尤其是精密轴承、汽车以及航天工程,Surtronic S-100 series的关键性能,对于现金的精密行业对质量控制能够发挥重要的作用。

        ▪  适合不同应用的参数选择
        ▪  USB连接充电,USB数据储存或打印
        ▪  在测针能力范围内可测量任何表面、任何高度
        ▪  防滑的V型脚架意味着系统可应用在光滑或者曲面
        ▪  持久设计- 耐冲击涂胶造型设计
        ▪  一次充电可进行2000次测量
        ▪  Taylor Hobson提供人工制品和仪器提供全面认证,认证都是在我们建立的ISO 分级的UKAS设施洁净室。


技术指标:

测量范围:S116:200μm, S128:400μm
分辨率:最小5nm(0.005μm)
传感器类型电感
探头下压力150~300mg
使用标准:ISO,ASME,JIS等
ISO4287基本参数:Ra,Rv,Rz,Rt,Rp,Rq,Rmr,Rpc,RSm,Rz1max
Rsk,Rdq
钻石尖半径:5μm 可选2μm、10μm
取样长度:0.25mm、0.8mm、2.5mm
滤波器:2CR或GAUSS
测量行程/速度:0.25~25.5mm、1mm/s
测量单位:μm/μin
电源:锂电池,一次充电可以测量2000次,待机5000小时
操作温度/湿度5~40℃/0~80%RH
存储温度/湿度0~50℃/0~80%RH
外形尺寸:150x85x55mm
重量:650g

探头(测针、测头):

标准探头用于一般测量
小孔探头用于小孔槽和狭小平面
小槽探头测量深大5.5mm的O型环槽和狭槽
直角探头在与行程方向成直角的方向上测量
沟槽探头测量深大5.7mm和25mm的沟槽底部或台阶底部
斧形探头测量尖刃或细线,不用于大平面
侧面导块探头用于测量例如齿面等曲面
靴形探头用于测量较粗糙的表面,特别是采用2.5mm取样长度时





测头(测针)

标准测头 标准测头
小孔测头 小孔测头
小槽测头 小槽测头
直角测头 直角测头
沟槽测头 沟槽测头
斧形测头 斧形测头
侧面导块测头 侧面导块测头
靴形测头 靴形测头
