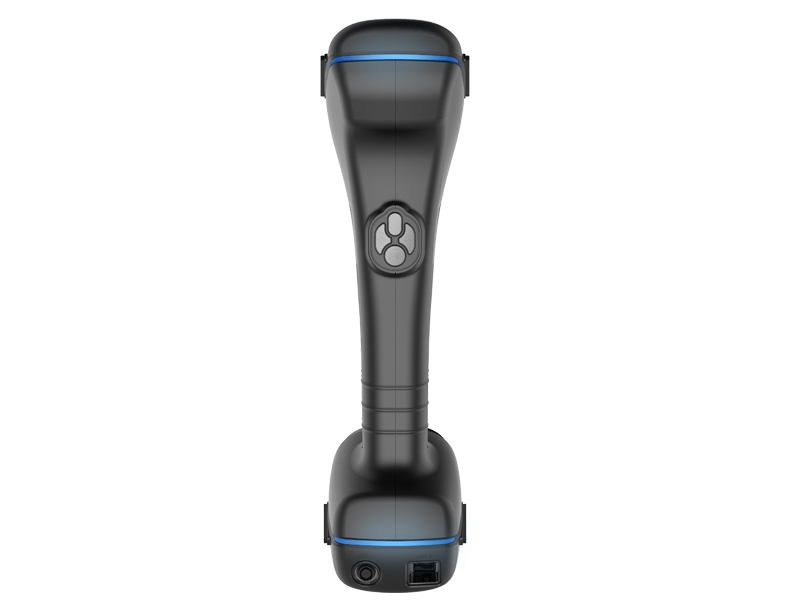

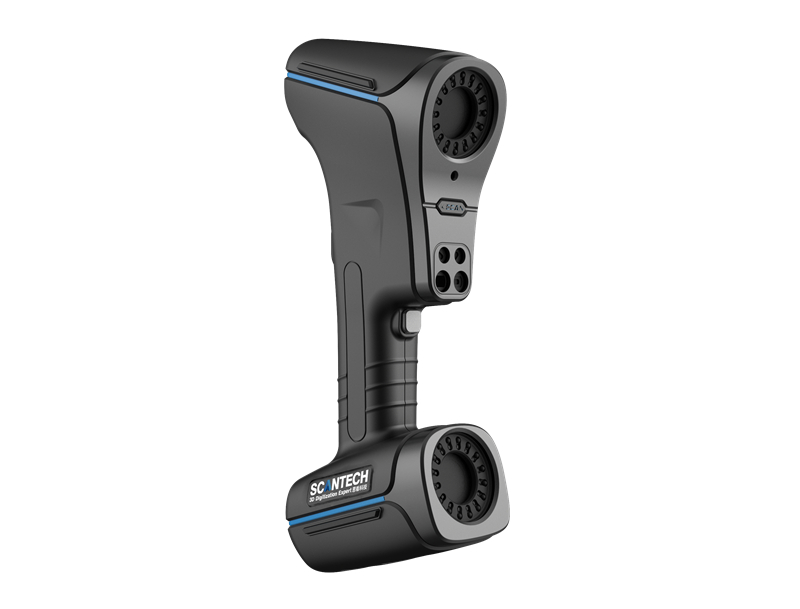

kscan20 专业级激光3D扫描仪
kscan20 专业级激光3D扫描仪 kscan20 专业级激光3D扫描仪
  • kscan20 专业级激光3D扫描仪

  • 产品编号 : kscan20
  • KSCAN复合式三维扫描仪,不仅Z小分辨率从0.05mm提升到0.01mm,使得数据的精细度有了很大的提升,而且单机体积精度从0.06mm/m提升到0.035mm/m,在扫描大型工件时优势更加明显,为工业现场提供了从0.02m到10m的全尺寸解决方案。
  • 询价 Buy Now

产品描述


KSCAN复合式三维扫描仪,融合了思看科技红蓝双色激光和全局式三维测量两项全球*创的**技术,不仅具有远超其它激光三维扫描仪的细节捕捉能力,同时内置的摄影测量系统模块极大的扩展了仪器所支持的*大扫描尺寸和扫描精度,真正能做到从硬币到飞机一机轻松扫描,是一款应用广泛的专业级3D扫描仪。


KSCAN复合式三维扫描仪,不仅Z小分辨率从0.05mm提升到0.01mm,使得数据的精细度有了很大的提升,而且单机体积精度从0.06mm/m提升到0.035mm/m,在扫描大型工件时优势更加明显,为工业现场提供了从0.02m到10m的全尺寸解决方案。


KSCAN复合式三维扫描仪


KSCAN支持接触式测量,可获取孔位、平面、边界等关键点高精度三维数据。软件搭载了管件测量、形变检测、三维检测等丰富的测量分析功能,为产品设计和检测专业人员提供高效、可靠、全面的3D测量技术支持。


体积精度高达0.035mm/m

内置摄影测量,中大型工件测量更精准

KSCAN系列三维扫描仪 VS 市场主流三维扫描仪
0.05mm 1米长度误差值 0.120mm
0.113mm 5米长度误差值 0.520mm



形变检测(选配)

KSCAN获取工件形变前后高精度三维数据,软件快速生成直观偏差数值


件检测(选配)

专业管件检测分析模块,可将扫描数据拟合的管件模型与理论模型比对,获取参数偏差
还可直接导出YBC/LRA文件,无缝对弯管机进行参数补偿

基本参数

型号

KSCAN20

扫描模式

Mode R(红色激光)

Mode B(蓝色激光)

光源形式

14束交叉(+ 1束红色激光线)

5束平行蓝色激光线

精度

Z高0.02mm

摄影测量

标配

体积精度

0.02mm+0.035mm/m

0.01mm+0.035mm/m

高精度标杆(体积精度)

选配0.02mm/m)

z高分辨率

0.050mm

0.010mm

扫描速率

650,000 次测量/秒

激光类别

ClassⅡ (人眼安全)

扫描面幅

Z大550mm×600mm

基准距

200mm ~ 420mm

景深

z大550mm

接触式光笔(单点重复性)

选配0.03mm

智能边界探测(边界精度)

选配0.03mm)

管件检测

选配(可生成 YBC/LRA 数据)

输出格式

.stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc

接口方式

USB 3.0

工作温度

-10~40 ℃
