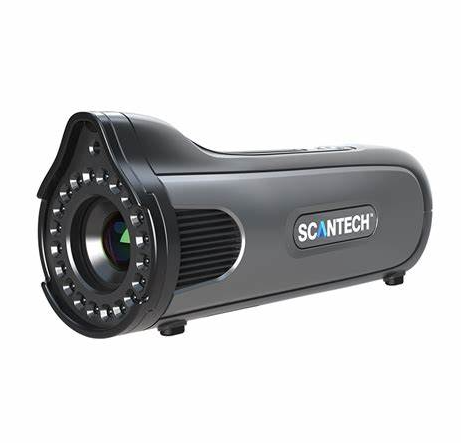

MSCAN-L15全局摄影测量系统三维扫描仪
MSCAN-L15全局摄影测量系统三维扫描仪 MSCAN-L15全局摄影测量系统三维扫描仪
  • MSCAN-L15全局摄影测量系统三维扫描仪

  • 产品编号 : MSCAN-L15
  • MSCAN-L15全局摄影测量系统专用于大型工件、生产设备等物体的高精度几何尺寸测量。拥有很大拍摄面幅和景深,对于大型项目和2m~10m的零部件测量,体积精度高达0.015 mm/m。
  • 询价 Buy Now

产品描述


MSCAN-L15全局摄影测量系统专用于大型工件、生产设备等物体的高精度几何尺寸测量。拥有很大拍摄面幅和景深,对于大型项目和2m~10m的零部件测量,体积精度高达0.015 mm/m。MSCAN-L15支持与三维检测设备搭配使用,人体工程学设计,轻巧便携,独创性HDR模式,环境适应性强,在大型物体的三维测量、产品开发与设计、质量控制等方面确保了测量精确无误且易用高效。拥有很大拍摄面幅和景深,体积精度高达0.015mm/m,诠释大型项目高精度测量制胜秘诀。


MSCAN-L15全局摄影测量系统大型工件三维测量制胜利器:


>CAD摄影对比检测

CAD摄影对比检测


主要特点:

�  工作景深6.5m,提升100%。快速测量,准确无误。
�  与三维扫描仪搭配使用,实现更高精度的计量级三维测量。
�  赋予设计现代感,内外兼修,设备重量不到0.58 KG,精准而灵敏。
�  计量级体积精度,大型物体测量更精准,体积精度提升40%,高达0.015 mm/m
�  高效测量,最大拍摄面幅9.4m × 6.9m,提升200%,工作景深6.5m,提升100%
�  支持HDR模式,环境适应性强,蓝色LED光检测精度更高
�  支持形变检测,MSCAN获取工件形变前后高精度三维数据,软件快速生成直观偏差数值
�  多款适配器满足多样化需求,对于利用编码点或标记点无法直接测量的特征(如圆柱轴心距、孔位圆心等)可以借助适配器测量, 用户可根据自身零件特点自定义适配器。

高效测量,灵敏精准

高效测量,灵敏精准



技术规格

型号 MSCAN-L15
体积精度 0.015mm/m
体积精度
(与右侧产品搭配使用时)
PRINCE335
PRINCE775
R标准扫描模式:0.020mm+0.015mm/m
B超精细扫描模式:0.010mm+0.015mm/m
KSCAN20 R标准扫描模式:0.020mm+0.015mm/m
B超精细扫描模式:0.010mm+0.015mm/m
HSCAN331
HSCAN771
0.020mm+0.015mm/m
AXE-G7
AXE-B11
0.020mm+0.015mm/m
TrackScan-P22 0.044mm+0.015mm/m
设备类型 工业相机和镜头(非单反相机)
重量 ≤0.58kg
拍摄方式 实时计算实时显示
接口方式 千兆网
工作景深 6.5m
最大面幅 9.4mx6.9m
