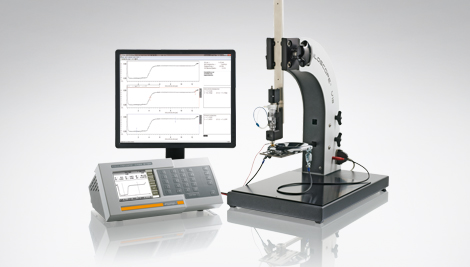

德国菲希尔COULOSCOPE CMS2 STEP测厚仪(可测电位差)
德国菲希尔COULOSCOPE CMS2 STEP测厚仪(可测电位差) 德国菲希尔COULOSCOPE CMS2 STEP测厚仪(可测电位差) 德国菲希尔COULOSCOPE CMS2 STEP测厚仪(可测电位差)
  • 德国菲希尔COULOSCOPE CMS2 STEP测厚仪(可测电位差)

  • 产品编号 : COULOSCOPE CMS2 STEP
  • CMS2 STEP 的特征是STEP测试功能(同时测定厚度和电位差)。在多层镍的质量监控中用于对镀层厚度和电位差的标准化 STEP 测试(ASTM B764-94和DIN 50022)。由库仑法得出镀层厚度, 由镀有 AgCl 的银电极得到电位差。CMS2 STEP可对单种镀层进行标准的STEP测试,以检测电位差(如多层镍涂层的质量控制)。
  • 询价

产品描述


德国菲希尔COULOSCOPE CMS2 STEP测厚仪(可测电位差)-----在多层镍的质量监控中用于对镀层厚度和电位差的标准化 STEP 测试。CMS2 STEP 的特征是 STEP 测试功能(同时测定厚度和电位差)。 在多层镍的质量监控中用于对镀层厚度和电位差的标准化 STEP 测试 (根据 ASTM B764-94和 DIN 50022)。 镀层厚度根据库仑法得出, 而电位差则由一个镀有 AgCl 的银电极得到。。CSM2 STEP 版本可对单种镀层进行标准的STEP测试,以检测电位差(如多层镍涂层的质量控制)。电位差,也称作电势差或电压,是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。电位差的国际单位制为伏特(V,简称伏),常用的单位还有毫伏(mV)、微伏(μV)、千伏(kV)等。此概念与水位高低所造成的“水压”相似。需要指出的是,“电压”一词一般只用于电路当中,“电势差”和“电位差”则普遍应用于一切电现象当中。



主要特性:

◇使用电解退镀技术(库仑法),同时测量镀层厚度和电位差

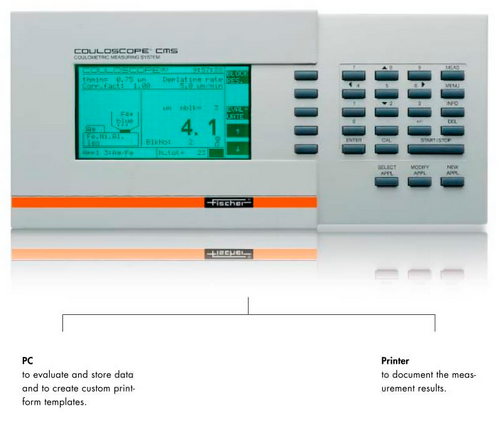

图形显示的交互方式,菜单指引的操作提示,易于操作

适用性广泛:可测量金属和非金属底材上的镀层厚度

也适合测量多镀层厚度

提供全面的附件产品供您选择,可满足特定需求
银参比电极的简单准备
可调节的电解电流
吸引人的设计,大的液晶显示器和清晰安排的键盘。
电解区域直径从0.6 mm (24 mils) 至3.2 mm (128 mils)。

大约100个预先定义好的应用程式适用于大多数的金属镀层和线材。




STEP Test 是在允许腐蚀的情况下用来同时测量电位差和多层镍的镀层厚度, 该方法是这个应用领域的标准。 多层镍镀层的品质控制需要能在电镀完成后立刻检查厚度和电位差的仪器。 COULOSCOPE CMS2 STEP 就是为个目的而设计的,它操作简单,参比电极使用起来也不复杂,非常适合电镀工厂苛刻环境下的这种应用。

电镀镍层用作电解保护和提高机器表面属性,如硬度等。特别是汽车工业中,电镀镍部件在防腐蚀方面要满足很高的要求。单一镍层无法满足该要求。因此,目前正在开发非常复杂的镀层系统,其中包含两层、三层甚至四层镀镍层,还有铬或铜镀层。

测量版本:

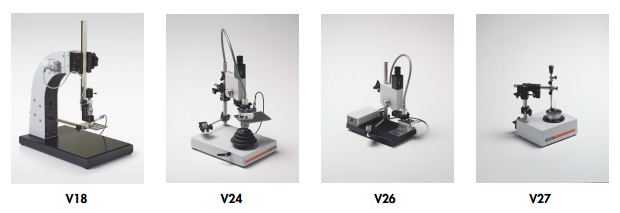

4种不同类型的测量台适合于测量各种被测物体:

测量台V18有1个新的测量槽设计。605-091

测量台V24允许灵活定位小工件。600-7832

测量台V26为简单和平面形状物体而设计。600-783

测量台V27主要为在线材上测量而设计。600-784








参数特征:

标准:DIN EN ISO 2177 ; ASTM B504
大屏幕点阵液晶显示屏,可显示文字与图形:126 * 70 mm
可设置和储存:50个应用程式、600个数据组;3 000个数据
统计:平均值、Max值、Min值、标准偏差、测量次数、Cp、Cpk 和直方图
使用多层菜单和软键,使操作更方便

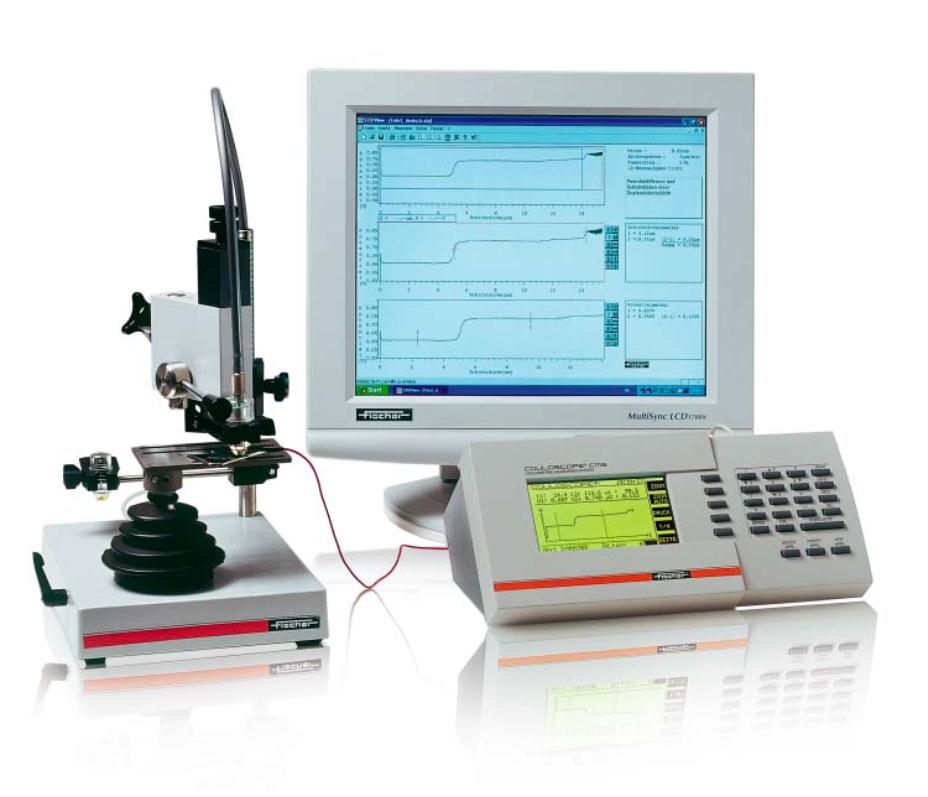

RS232 接口可通过电缆和传输软件将数据传到 PC
模拟输出: 0 ~ -18V
输入阻抗: > 2 KΩ
工作温度: 10 ℃ ~ 40 ℃
仪器重量: 6 kg
电源: AC 220 V ,50-60 Hz;极限功耗 ≤ 85 VA
尺寸: 350W * 140H * 200D  mm


STEP Test 测量 (ASTM B764 ---94 和 DIN EN ISO 2177) 测量原理

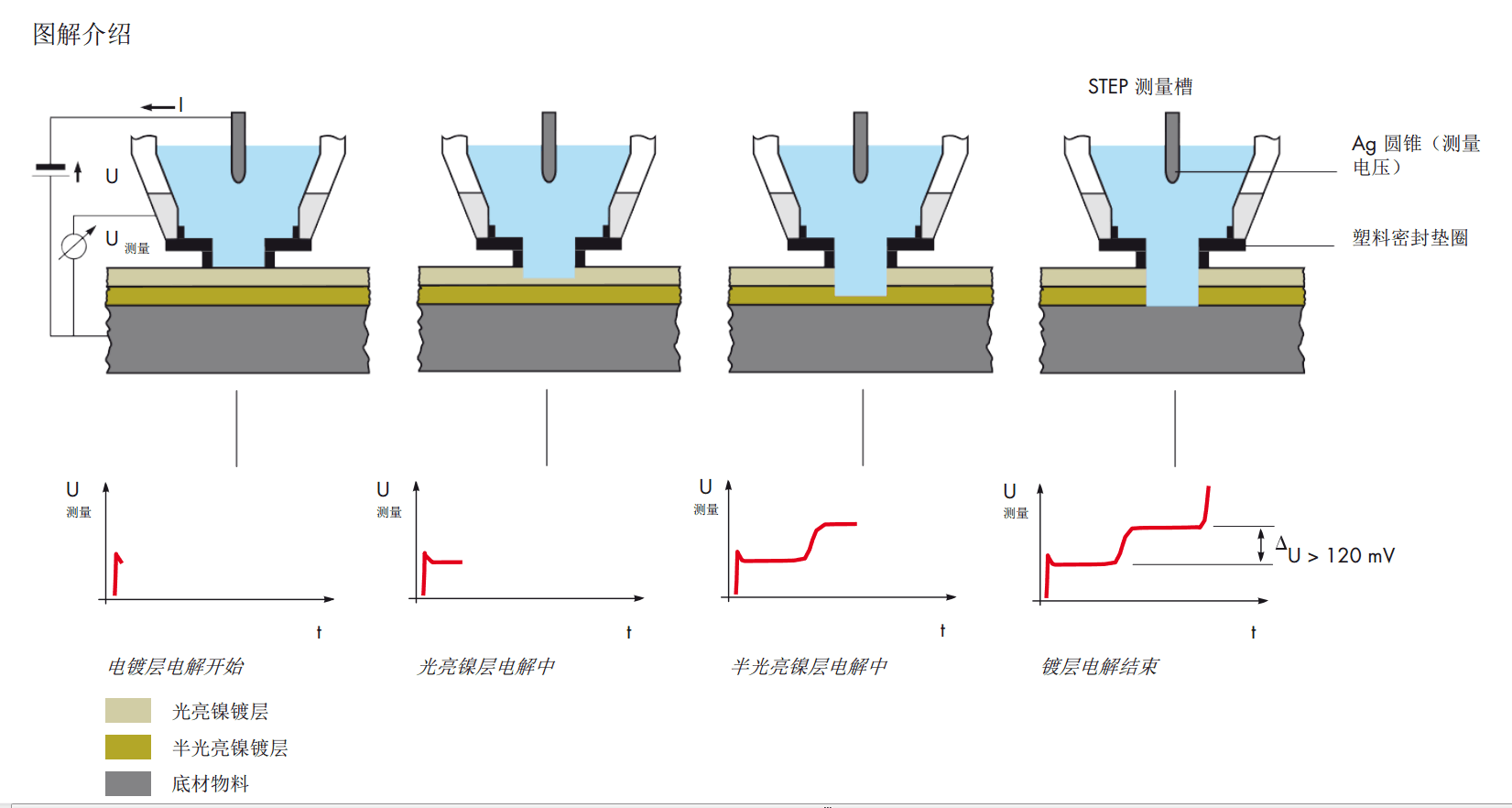

STEP Test (Simultaneous Thickness and Electrochemical Potential determination)(同时测量镀层厚度和化学电位差)的简写, 是已经标准化很久的测量方法。它可以同时测量各镀层厚度和多层镍系统中两层之间的电化学电位差。 厚度测量时用库仑法来测量,电位差通过外面镀一层 AgCl 的银参比电极来测量。电压曲线可以显示在屏幕上,镀层厚度和电位差可以在图上读出。
为了获得可以比较的稳定电位差测量结果,参比电极到工件的距离必须始终保持不变。 这个问题通过特殊的测量槽得到解决。银参比电极被设计成一个圆锥形的环状电极,并作为测量槽底部的外壳与测量槽盖连接。测量槽的设计保证了参比电极与工件之间的距离始终不变。
