英国泰勒Taylor Hobson TA51光电自准直仪
英国泰勒Taylor Hobson TA51光电自准直仪 英国泰勒Taylor Hobson TA51光电自准直仪
  • 英国泰勒Taylor Hobson TA51光电自准直仪

  • 产品编号 : TA51
  • TA51 具有大量程和高测量精度,因而此系统在分度头的测量与标定和其它角度测量装置如棱镜和测角仪等应用中备受欢迎。结合泰勒霍普森的准直调整软件(人为地输入数据),该系统可以测量多种参数,如角度、直线度、垂直度和平行度等。
  • 询价 Buy Now

产品描述

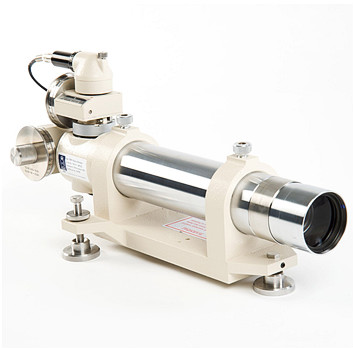

泰勒霍普森TA51视觉光电自准直仪

主要优点:

    ▪    高精度、大量程的角度测量
    ▪    易于调整和操作
    ▪    校准遵循国际标准
    ▪    提供目视系统或电子系统的选择
    ▪    大范围、多等级附件

主要应用包括:

    ▪    检查机床导轨的直线度
    ▪    检查分度头的角度偏差
    ▪    测量极小角度
    ▪    测量微小的直线度偏差
    ▪    检查底板和台面的平面度
    ▪    检查立柱到底座的垂直度
    ▪    检查两条导轨的平行度


泰勒霍普森TA51视觉光电自准直仪华东销售服务中心, 泰勒霍普森TA51视觉光电自准直仪华东专业代理商, 泰勒霍普森TA51视觉光电自准直仪华东配原装供应,上海笃挚!TA51 具有大量程和高测量精度,因而此系统在分度头的测量与标定和其它角度测量装置如棱镜和测角仪等应用中备受欢迎。结合泰勒霍普森的准直调整软件(人为地输入数据),该系统可以测量多种参数,如角度、直线度、垂直度和平行度等。

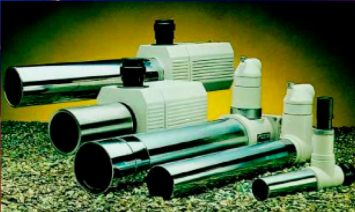

Taylor Hobson自准直仪广泛应用于世界各地的车间、工具间、检验部门和质量控制实验室。TaylorHobson自准直仪是一种灵敏的光学仪器,专为准确测量微小角位移而设计。该产品系列范围全面,有简单的Minidekkor 和Ultra高精度自准直仪等五种型号。TA51视觉光电自准直仪该系统的标定是可跟踪的,使用户能确信结果是正确的且能保持测量的一致性。此系统有坚固的调平基座,使得系统的安置调整简单且快速,可见显示与双轴螺旋测微尺使其备受欢迎。
    ▪    双轴螺旋测微尺
    ▪    测量精度为0.5 角秒
    ▪    功能 强大、容易使用和双轴显示
    ▪    大量程10角分
    ▪    全设备附件


调平底座

为TA51系列自准直仪标配
调平底座用于支撑自准直仪,通过调平底座可以将自准直仪调平并使其轴平行于所测表面。自准直仪还配备有夹钳,可牢固地固定自准直仪而不会造成其损坏。附带的三个Lewis脚垫用在底角螺丝下面。
1 )前后底角螺丝的间距: 205mm
2 )后面两个底角螺丝的间距: 130mm
3 )底座放在脚垫上时自准直仪轴的高度: 76mm(不使用脚垫时的高度: 67mm)
4 )角度调节范围: +3°左右
5 )重量:约3.4Kg


调平底座和支架示意图

调平底座和支架示意图


基本技术参数

类型编号
TA60
142-10
VA900
112-2208
TA51
142-13
*佳精度* 6 1 0.5
全量程的精度 30 1 2
量程 60x60 土900 10
(土1500ext) 一一
目镜中的量程 10,800 2,800 1,140
直读的精度 60 0.5 0.2
全量程的工作距离** 0.5 1 9
英尺 3 30
*大工作距离 1.5 5 20
英尺 3 15 60
读数方式 分划板 测微计与分划板 测微计
测量轴 2 2 2
测量光源 6V2瓦灯泡 6V2瓦灯泡 6V2瓦灯泡
简径 毫米 25 38 57
英寸 1 1.5 2.25
全长 毫米 150 330 420
英寸 6.2 13 16.5
重量 千克 0.5 1.7 4.8
1.1 3.8 10.5
