LuphoScan120/260/420非球面光学三维形貌轮廓仪
LuphoScan120/260/420非球面光学三维形貌轮廓仪 LuphoScan120/260/420非球面光学三维形貌轮廓仪
  • LuphoScan120/260/420非球面光学三维形貌轮廓仪

  • 产品编号 : LuphoScan120,
  • LuphoScan测量平台是一款基于多波长干涉技术(MWLI)的干涉式扫描测量系统。LUPHO Scan是基于MWLI方法技术(多波长干涉仪)的测量设备。设计用于旋转对称光学组件(例如非球面透镜)的精密非接触式3D形状测量的目的,可以在纳米级上测量3D光学组件的真实形状。
  • 询价 Buy Now

产品描述

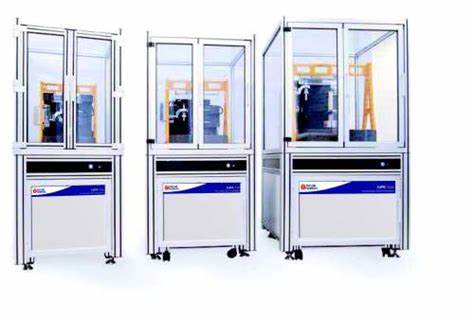

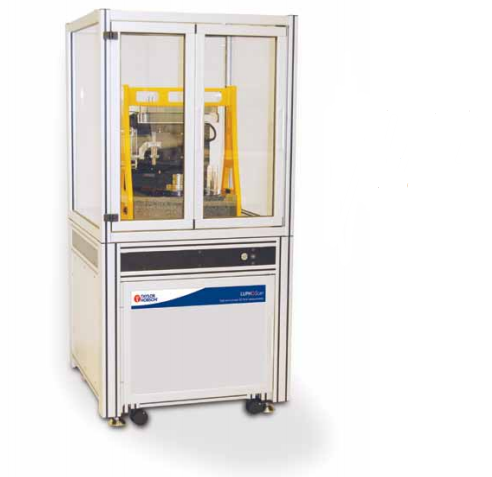

LUPHO Scan 120、260、420的三种型号可以通过被测零件的尺寸和可选功能进行选择


LuphoScan测量平台是一款基于多波长干涉技术(MWLI)的干涉式扫描测量系统。LUPHO Scan是基于MWLI方法技术(多波长干涉仪)的测量设备。设计用于旋转对称光学组件(例如非球面透镜)的精密非接触式3D形状测量的目的,可以在纳米级上测量3D光学组件的真实形状。 它专为旋转对称表面的精密非接触式3D形状测量而设计, 例如非球面光学透镜。LuphoScan平台能够轻松进行非球面、球面、平面和自由曲面的测量。 该仪器的主要特性包括高速测量、特殊表面的高灵活度测量(例如:拐点的轮廓或平坦的尖点)。 因为采用多波长干涉技术(MWLI)传感器技术, 因此能够扫描各种表面类型如透明材料、金属部件和研磨表面。能够测量120/260/420/600毫米直径光学组件的高速非接触式3D光学表面形状测量仪/轮廓仪.

主要应用领域

LuphoScan测量系统用于测量可旋转的对称表面的3D拓扑结构, 例如凹面球面透镜和凸面球面透镜。 测量工作台的设计能够确保测量大多数的透镜, 而不受任何球形偏离、罕见顶端形状(平头)、倾斜或者发射点图的限制。除了标准的测量应用外, 还可以使用LuphoScan测量平台的特殊扩展工具LuphoSwap不同扩展功能, 来完成多种光学要素特征的测量。该工具能够辅助测量透镜厚度, 以及楔形与偏心误差。 除此之外, 额外的附加软件类型能够直接测量间断的透镜,如分段表面包括矩形部件、环形透镜、有衍射阶梯的表面和锥透镜。

高测量速度

高响应度的传感器可确保高测量速度。

镜头类型 尺寸 测量时间
大多数非球面镜片 φ420毫米 不到8分钟
非抛光非球面镜片 φ55毫米 4分45秒
抛光非球面镜片 φ54毫米 4分50秒
鸥翼形非球面镜片 φ48毫米 3分45秒


通过LuphoSwap对光学元件形状误差进行完整的特性评估

在使用时有如下特性和优势

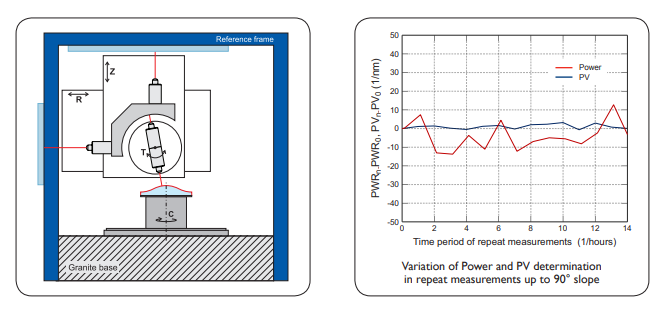

1. 测量精度:复杂的参考传感器以及特殊的基准框架概念, 精度可在±50nm以上。
2. 高速测量:典型测量时间30mm直径球面小于2分钟,130mm直径球面小于5分半钟。
3. 多样化的测量平台配置:LuphoScan测量平台技术能够提供三种不同大小和不同测量配置的选择。
4. 测量平台大小能够决定被测物体直径。 测量直径可选:260mm、420mm、600mm、850mm.
5. LUPHO Scan 120、260、420的三种型号可以通过被测零件的尺寸和可选功能进行选择
6 . 研究表面旋转对称的可能性:非球面,球面,平面和自由曲面
7. 完整评估镜片特性包括:镜片厚度,楔形误差,偏心误差,镜片安装位置等。
