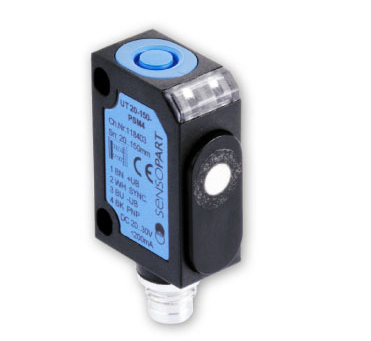

sensopart UT 20-150-PSM4超声波传感器
sensopart UT 20-150-PSM4超声波传感器
  • sensopart UT 20-150-PSM4超声波传感器

  • 产品编号 : UT 20-150-PSM4
  • UT 20-150-PSM4它可应用于以下情况:不平整物体表面、十分恶劣的环境条件、高透明度的介质、表面会反光的流动液体。超声波传感器的典型应用就是探测高透明度薄膜和测量容器的液位。
  • 询价

产品描述


超声波传感器是基于飞行时间测量法工作的。传感器发出的超声波脉冲到达物体后会立刻反射回来。根据超声波脉冲从发出到接收所需的时间就可计算距离。通过功率放大器,所测得的距离转化为同距离成比例的电流或电压信号(模拟传感器);或者根据所设置的开关点,进行开关量输出。当检测任务超过光电传感器的物理极限时,超声波传感器将会是不错的选择。它可应用于以下情况:不平整物体表面、十分恶劣的环境条件、高透明度的介质、表面会反光的流动液体。超声波传感器的典型应用就是探测高透明度薄膜和测量容器的液位。此外它还能有效抑制(采用飞行时间测量法)背景。


产品特性:

• UT 20-150带有开关量输出的超声波传感器
• 不受物体颜色和表面的影响
• 小巧紧凑适用于机械中的狭窄空间
• 不受环境因素影响, 检测不受物体颜色和表面的影响
• 检测透明物体性能可靠
• 液位控制的理想选择,特别是在狭窄的容器中

• 狭窄的声束即使在很小的开口和钻孔中也能精确检测

德国森萨帕特UT 20-150-PSM4超声波传感器


极限工作范围 250 mm LED指示灯,绿 上电功能显示
测量范围 20 … 150 mm LED指示灯,黄 开关量输出显示
超声波频率 ~ 380 kHz 工作范围调节 通过施教功能
分辨率 0.20 mm 外形尺寸 32 × 21.6 × 12 mm3
重复精度 ± 0.15 %1 防护等级 IP 673
温度漂移 0.17 % / °C 外壳材料 ABS
工作电压,+UB 20 … 30 V DC2 超声波换能器材料 聚氨酯泡沫体
空载电流,I0 ≤ 25 mA 连接类型 玻璃纤维增强环氧树脂
输出电流,Ie 200 mA 工作环境温度 -25 … +70 °C
保护电路 电路反接保护UB / 短路保护(Q) 仓储环境温度 -40 … +85 °C
启动延迟 < 300 ms 重量 10 g
开关量输出,Q PNP / NPN(详见选型列表) 抗震动性与冲击性 EN 60947-5-2
输出功能 N.O. (常开)/ N.C. (常闭)


测量范围 开关量输出 连接类型 产品型号 订货编号
20 … 150 mm PNP 金属接口,M8×1,4-针 UT 20-150-PSM4 693-11000
20 … 150 mm NPN 金属接口,M8×1,4-针 UT 20-150-NSM4 693-11001
