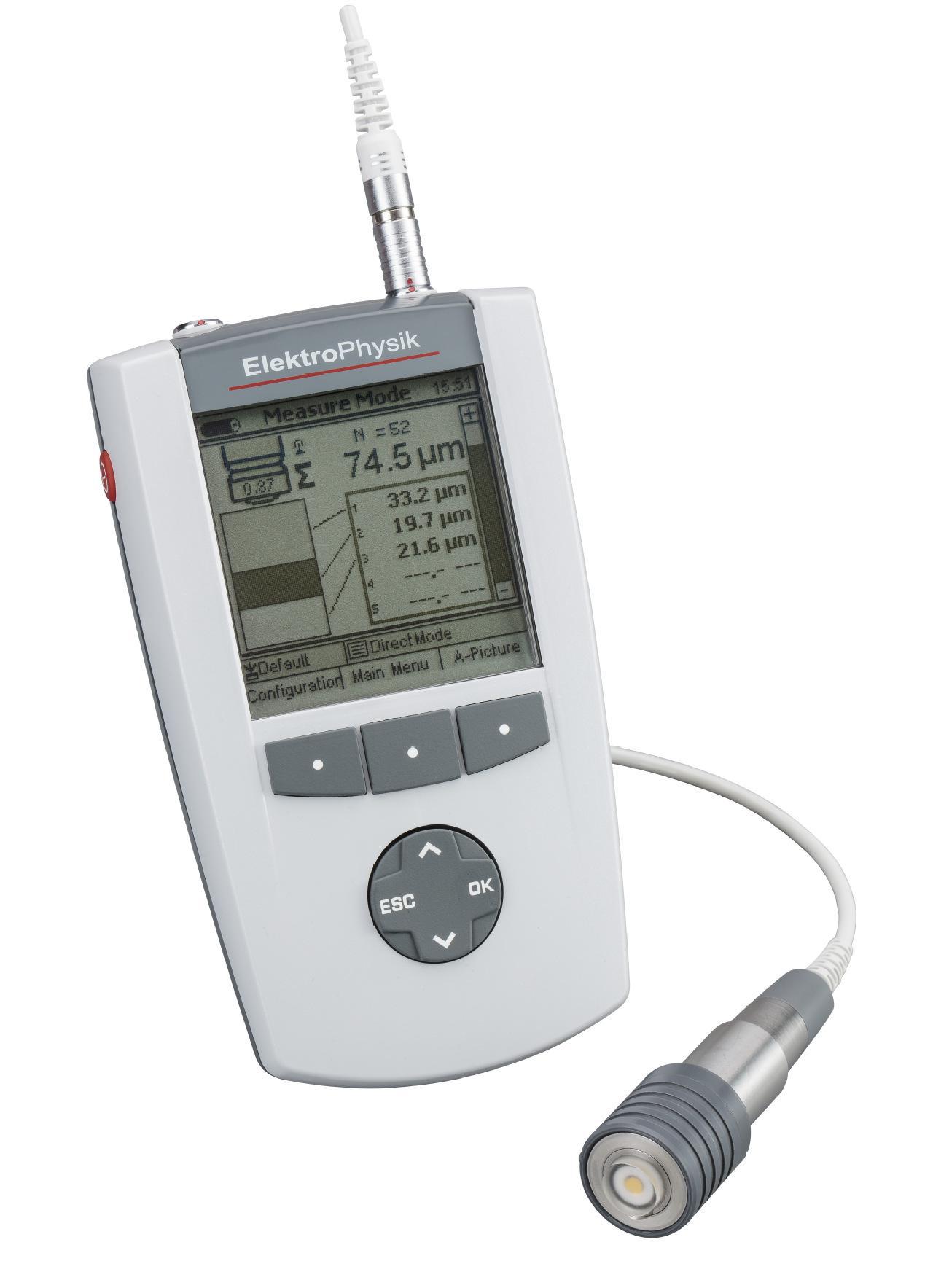

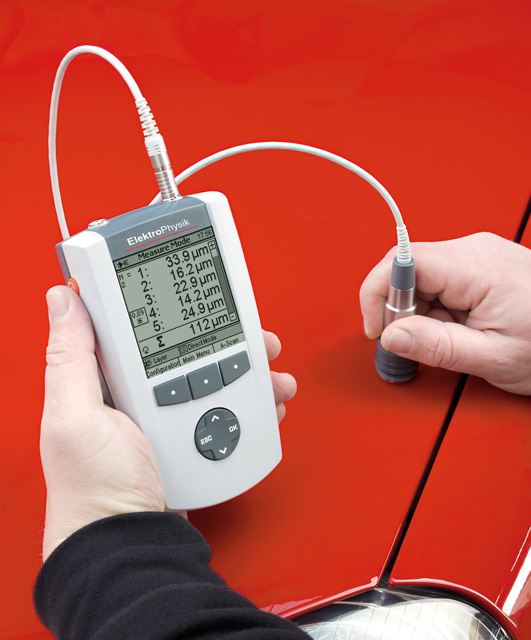

德国Elektrophysik(EPK)QuintSonic 7超声波测厚仪
德国Elektrophysik(EPK)QuintSonic 7超声波测厚仪 德国Elektrophysik(EPK)QuintSonic 7超声波测厚仪 德国Elektrophysik(EPK)QuintSonic 7超声波测厚仪
  • 德国Elektrophysik(EPK)QuintSonic 7超声波测厚仪

  • 产品编号 : QuintSonic 7
  • QuintSonic 7超声波测厚仪可以测量塑料,金属,木头,玻璃和陶瓷上的油漆,塑料覆层的厚度。一次可以无损地测出5层覆层的厚度。采用创新技术的QuintSonic 7是第一个可以准确测量GRP(热固性塑料或玻璃钢)和CRP(低温钢)工件厚度的测厚仪。
  • 询价

产品描述


德国Elektrophysik(EPK)QuintSonic 7超声波测厚仪-----适用于塑料,金属,木头,陶瓷,玻璃基体上油漆,瓷釉和塑料覆层。QuintSonic 7超声波测厚仪可以测量塑料,金属,木头,玻璃和陶瓷上的油漆,塑料覆层的厚度。一次可以无损地测出5层覆层的厚度。采用创新技术的QuintSonic 7是第一个可以准确测量GRP(热固性塑料或玻璃钢)CRP(低温钢)工件厚度的测厚仪。此项创新技术是通过A型扫描图像功能。不用将仪器连接到电脑就可以直接显示图表信息。从而实现了在多数情况下测量的可靠性,使QuintSonic 7成为理想的现场、实验室或者车间测量的工具。QuintSonic 7在汽车制造业、手工业等需要高精度测量的行业中有广泛应用。


测量原理:


测量原理是基于超声波反射, QuintSonic 7智能探头发出的超声波脉冲进入覆层后,脉冲传输到覆层结合面或与底材临界面时, 一部分脉

反射回来. 这些反射的超声波脉冲被传感器接收,通过声波在介质中传输 的 速 度 计 算 出 覆 层 的厚度。QuintSonic 7的突出功能:

仪器所采用的先进的传感技术和创新的软件实现了在应用时高精度测量,在此之前是无法实现的。QSo 软件可以显示测量时A型扫

像,这 样 可得 到 更 加准确 的 数据。参数设置用于定义测量范围,抗干扰,回波诊断和预估截止带范围。 通过设置的截止带可以

排除掉,例如由基材GRP 或CRP 纤维造成的杂波。



主要特征

适用于塑料,金属,木头,陶瓷,玻璃基体上油漆,瓷釉和塑料覆层

10 µm涂层厚度扩展测量范围可达 7mm
一次可以测量5层覆层厚度

也适用 GRP 和 CRP可以显示A型扫描图像

QuintSonic 7另一功能:可透过涂层测量薄的基材厚度







技术规格

测量范围

300 速在所有 µm, 700 ) µm, 1,5 mm, 3,1 mm, 5,9 mm(2375 m/s

*小层厚:

大约10 µm (根据声波在覆层的速度)

测量面积 Ø:

11 mm

分辨率:

0,1 µm

精度:

± (1 µm + 1%读数)

数据记忆组

500 (*多)

存储数据量

250,000

 统计值(每个批组):

 读值个数*小值*大值平均值标准方差,,变异系数,组统计值 (标准设置 / 自由配置),

过程能力指数Cp Cpk, 直方图趋势图

极限值监控:

声音,视觉报警提示超过极限值

测量单位:

µm, mm, mils, inch

操作温度

+5...+50°C

存放温度

-10...+50°C

数据接口:

IrDA®1.0红外接口,可选 USB  RS232 适配器

电源

4 x AA (LR06) 电池或可选外接电源 (90 - 240 V~ / 48 -

62 Hz)

规范和标准:

DIN EN ISO 2808:2007, ASTM D6132 – 08,SSPC-PA 9

显示:

160 x 160 像素 LCD, 背光

尺寸:

153 mm x 89 mm x 32 mm (主机);Ø 24 mm x 100 mm (探头)

重量:

310 g (包含电池), 80 g (探头)



标准配件

QuintSonic 7 主机
探头
便携箱
含有操作说明书的CD
2 x 100 ml 耦合剂 (胶 /油)
一层参照样品
USB 数据线
4 x AA 电池

可选配件

MiniPrint 7000 打印机
NiMH镍氢电池快速充电装置
外接电源、肩带
可定位的橡胶保护套和肩带
多用接线盒含USB线,连接
外接电源,脚踏开关
报警器,耳机
QSoft 专业数据管理软件
IrDA/USB 转换器
