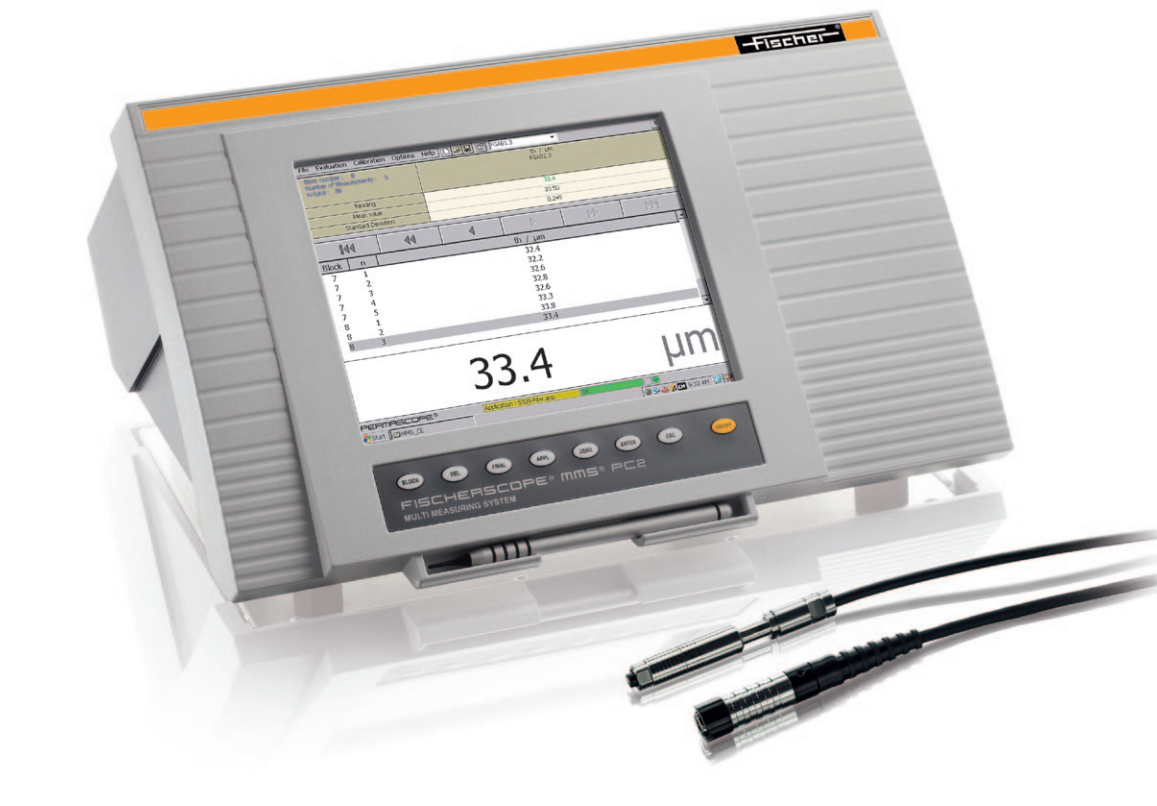

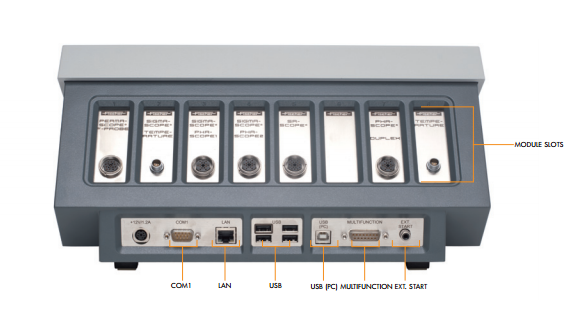

德国菲希尔FISCHERSCOPE MMS PC2多功能测厚仪-----适用于高精度涂镀层厚度测量与材料测试的理想解决方案。模块化测量系统 FISCHERSCOPE MMS PC2,搭载 Windows™ CE 操作系统,是适用于高精度涂镀层厚度测量与材料测试的理想解决方案。具备通过 LAN 与 USB 连接实现联网的功能,因此可以快速地集成至质量管理系统和自动化制造过程中。设备通过插卡实现模块化设计,能实现与同名手持式仪器相同的功能。为提高适用性,可从丰富的探头种类中选择相应的探头,以定量测量样品的各种属性和规格,如涂镀层厚度、导电性以及铁素体含量等。
MMS PC2配置举例:
如在印制线路板生产中的镀层测厚领域,可以在FISCHERSCOPE MMS PC2主机中安装模块BETASCOPE, SIGMASCOPE/PHASCOPE, SR-SCOPE 和PERMASCOPE。这样的仪器配置可以完成以下功能和应用:
-------纳米薄膜(抗指纹膜), 太阳能电池薄膜(玻璃上的CdTe层)接插件上的金镀层,焊盘焊带上的锡铅合金镀层以及光阻涂层(模块 BETASCOPE)。
在汽车配套工业领域的应用。包含了PERMASCOPE模块, NICKELSCOPE 模块以及BETASCOPE 模块的FISCHERSCOPE MMS PC2 可用于以下镀层厚度的测量需要:
-------我们提供一系列插入式测试模块使其具有灵活性。
可通过多种接口集成到自动化生产过程中
钢材上的镀锌层和油漆涂层;铝材上的阳极氧化涂层 (PERMASCOPE®)
纳米涂层(防指纹)、太阳能电池涂(薄膜层、CdTe/玻璃底材)、插头触点上的镀金层、焊盘上焊料中的铅、痕量分析
、光敏涂层、油层和蜡层 (BETASCOPE®)
FISCHERSCOPE MMS PC2特性
FISCHERSCOPE MMS PC2应用
配件、备件及探头 |
|||
一般配件 |
订货号 |
BETASCOPE®模块配件 |
订货号 |
支架V12 BASE |
604-420 |
通用测量级Z6NG * |
602-261 |
支架V12 MOT;支持机架由MMS PC2控制,用于机动探头运动 |
604-374 |
测量阶段Z14NG * |
602-250 |
用于打印机和支架的USB连接电缆V12 MOT |
603-398 |
手动探头Z9NG * |
600-460 |
接口电缆ActiveSync;通过MMS PC2之间的RS232接口和一台PC进行数据交换 |
603-396 |
角度探头Z11NG * |
600-471 |
接口电缆LAN RJ45;用于将MMS PC2连接到网络 |
603-397 |
手动探头Z15NG;只适用于bets C-14 |
602-789 |
接口电缆LAN RJ45 twisted用于将MMS PC2连接至具有 LAN连接的PC |
603-400 |
内径探头 |
600-456 |
测量捕捉的外部触发踏板。连接到MMS PC2的外部开关 |
600-152 |
触地探头 |
600-458 |
备件 |
订货 |
通用测量台Z6NG补充套件 |
602-371 |
软铅笔 |
603-857 |
手动探针定位装置Z9NG |
600-461 |
交流适配器 100 - 240 V |
603-480 |
适配器Beta 32毫米;用于测量载物台Z6NG的适配器 |
600-550 |
FISCHER涂镀层厚度测量
无论是涂层还是电镀层,是磁性还是非磁性材料 – 在我们的产品组合中,您都会找到合适的解决方案以正确测量涂镀层厚度。FISCHER 提供一系列解决方案,能够满足各个工业领域的特定要求,从小巧的便携式和手持式设备到灵活的桌面仪器以及用于自动化流程的测量解决方案。
