英国泰勒霍普森Talyrond 565圆度测量仪
英国泰勒霍普森Talyrond 565圆度测量仪 英国泰勒霍普森Talyrond 565圆度测量仪
  • 英国泰勒霍普森Talyrond 565圆度测量仪

  • 产品编号 : Talyrond 565
  • Talyrond 565是久负盛名的Talyrond 365的新全面升级版本。比上一代圆柱度仪测量范围更大,精确度更高,全世界范围内彻底颠覆了单纯的圆度测量观念,第*次在圆度测量领域中引入同时测量圆度、粗糙度、轮廓的功能。
  • 询价 Buy Now

产品描述

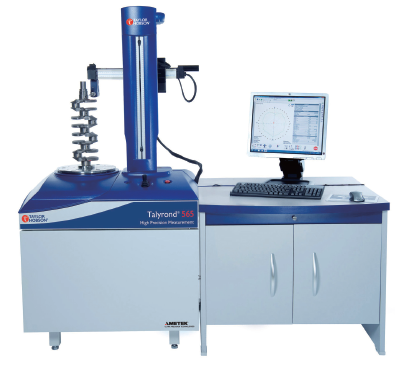

Talyrond 565圆柱度仪

Talyrond 565是久负盛名的Talyrond 365的新全面升级版本。比上一代圆柱度仪测量范围更大,精确度更高,全世界范围内彻底颠覆了单纯的圆度测量观念,第*次在圆度测量领域中引入同时测量圆度、粗糙度、轮廓的功能。6种系统可供您的不同需求来进行选择,并可选择自动或者手动调心调平。Talyrond 565对于国际标准具有完全可溯源性。配合**的分析软件,使这款产品变的更加强大,处理和测量圆度参数、圆柱度参数和直线度参数时游刃有余,是业内非常受欢迎的测量系统。

   ▪ 自动传感器校准
   ▪ 自动调心调平
   ▪ 高精度空气轴承主轴精度 +/- 0.015 um
   ▪ 传感器分辨率 0.3 nm
   ▪ 300mm、 500mm、1000mm或者1200mm垂直立柱轴

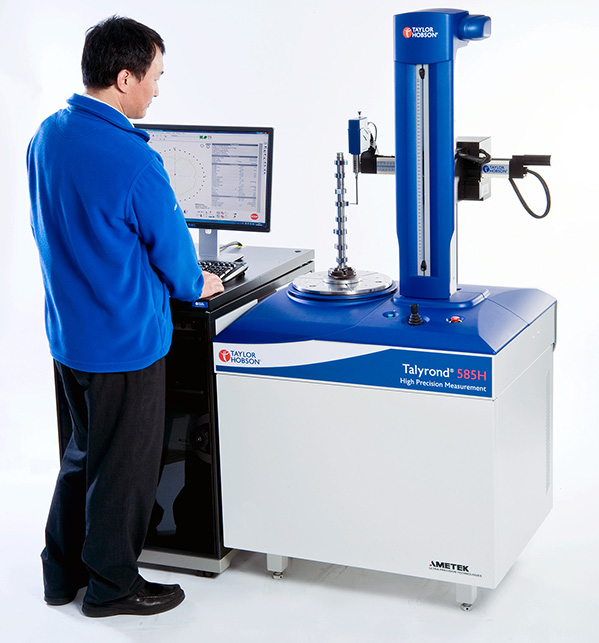

Talyrond 585H圆柱度仪

主要特性:

■全自动标定-传感器自动标定;
■全自动调心、调平-Taylor-Hobson的三点运动学支撑结构,
■自动校正工件改善测量重复性;
■全自动跟踪模式-对于不同心元件可节约夹具成本;
■全自动测量循环-全自动操作过程;
■全方位的自动程序测量
■同时实现圆度、粗糙度轮廓与三维形貌的全自动测量与分析;
■全自动三维绘制-通过圆柱度绘制分析,加速研发进程
■完美的制造流程仿真测量,全面再现生产过程
■全面的分析功能:圆度、圆柱度、垂直直线度、水平直线度、
  平行度、垂直度、平面度、同心度、偏心度、同轴度、
  谐波分析、公差、圆柱映射、局部圆度、局部平面测量等;
■校准程序和校准球,可校正轮廓测量中的测针弧形误差;
■主轴精度再提高(0.02 um→0.015 um);
■传感器分辨率再提高(1nm→0.3 nm) ;
■可程序化测量速度再提升;
■可选配粗糙度(Roughness)和形状(Contour)等分析功能。


除了精确的玻璃刻度尺和所有轴上的精确运动控制之外,Talyrond 565还具有很高的数据密度和较低的仪器噪音,从而使得可以检查关键几何特征上出现的表面纹理细节。 测量能力的增强不仅体现在对制造过程的控制,还有对功能性能的分析。

Talyrond565 TAYLOR圆度仪应用领域:

        航空,航天和造船等行业
        机床,轴承和汽车零部件等制造业

主要技术规格

➢最大测量重量: 75 Kg。
➢最大测量高度:可选择300 mm、500 mm、1000mm、1200mm多种不同立柱高度。
➢最大测量直径: 0 400 mm(可扩展至485 mm)。
➢径向极限误差: +(0.015+0.0003xH)μm

 (H为工作台上方的高度,单位mm,1-50UPR 滤波器)。
➢分辨率: 0.3 nm。
➢数据点数(可选择) :最多18,000个。
➢多个选项功能备选:活塞测量、盘厚、壁厚、速率、谐波、轮廓软件、3D分析软件、环形表面光洁度、表面粗糙度、RTA分析、凹槽分析等。

Talyrond565 TAYLOR圆度仪应用领域
