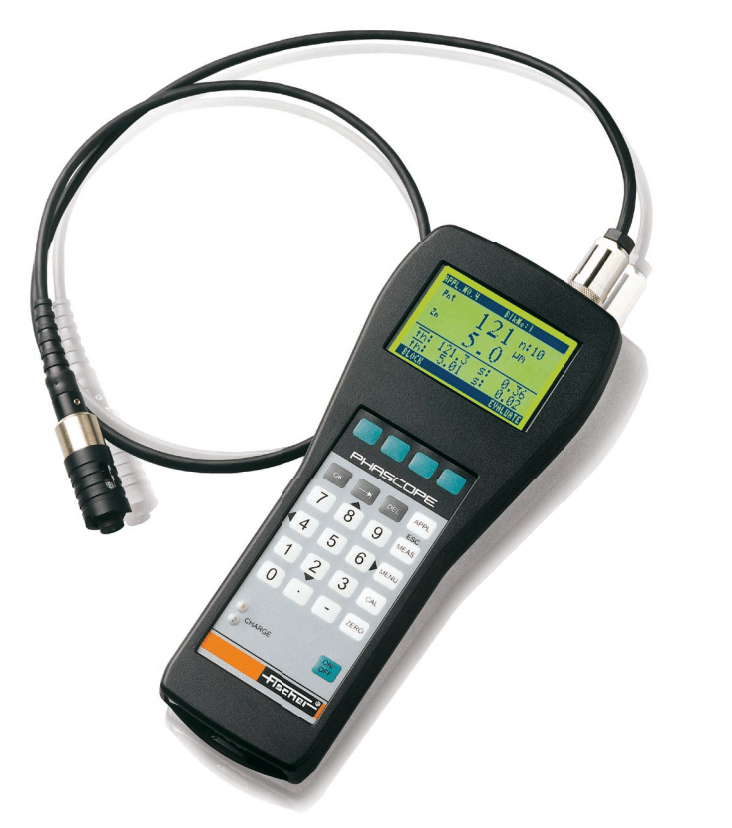

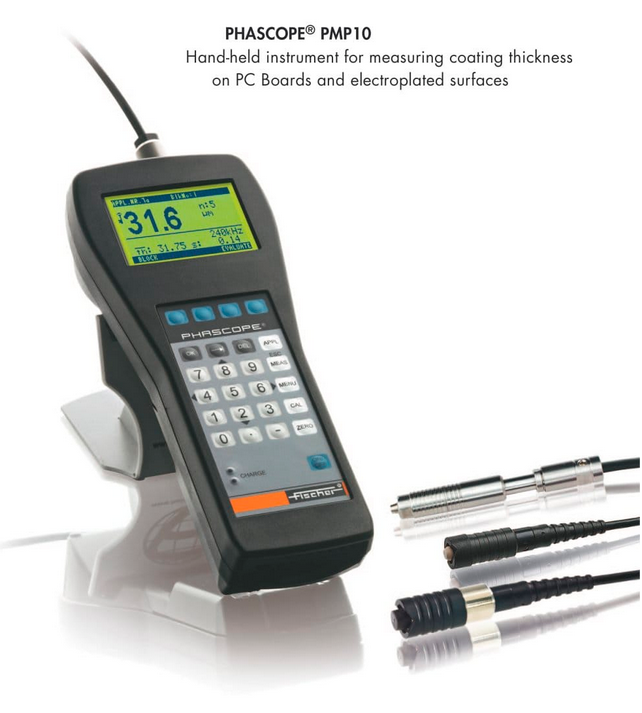

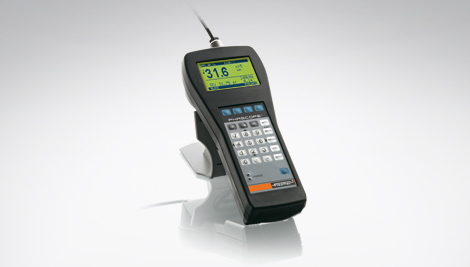

德国FISCHER菲希尔PHASCOPE PMP10 DUPLEX测厚仪
德国FISCHER菲希尔PHASCOPE PMP10 DUPLEX测厚仪 德国FISCHER菲希尔PHASCOPE PMP10 DUPLEX测厚仪
  • 德国FISCHER菲希尔PHASCOPE PMP10 DUPLEX测厚仪

  • 产品编号 : PHASCOPE PMP10 DUPLEX
  • PMP10 DUPLEX 采用相位敏感测量技术,适用于测量粗糙底材上的涂镀层厚度或钢上的镀镍层厚度。对于汽车行业,必须测量铝或镀锌钢板上油漆涂层厚度,而 PMP10 DUPLEX 是此类应用的理想解决方案。该设备可通过单次测量精确测定各涂层的厚度,从而节省时间和成本。PMP10 特别适用于电镀或电路板行业,可用于检查各种底材上的导电镀层。
  • 询价

产品描述


德国FISCHER菲希尔PHASCOPE PMP10 DUPLEX测厚仪-------用于测量双层涂层厚度的手持式仪器,PMP10 DUPLEX 采用相位敏感测量技术,适用于测量粗糙底材上的涂镀层厚度或钢上的镀镍层厚度。对于汽车行业,必须测量铝或镀锌钢板上油漆涂层厚度,而 PMP10 DUPLEX 是此类应用的理想解决方案。该设备可通过单次测量精确测定各涂层的厚度,从而节省时间和成本。PMP10 特别适用于电镀或电路板行业,可用于检查各种底材上的导电镀层。
PHASCOPE PMP10 DUPLEX与ESG20探头一起专门开发用于汽车行业测量双相涂层(钢铁或铁上的油漆/锌)。 油漆和锌层的厚度记录在一个单独的测量过程中,并单独显示在显示器上。 由于自动识别基底材料,也可以在铝上测量油漆层而不需要额外的探头。

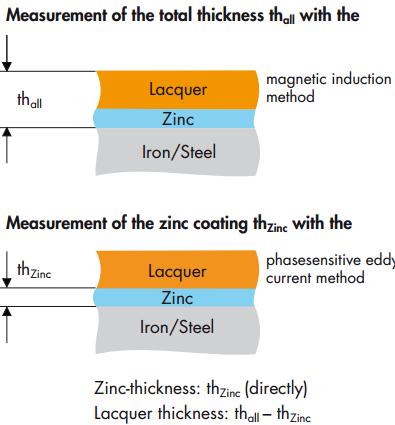

PHASCOPEPMP10 DUPLEX结合了三种测量方法

--------磁感应法DIN EN ISO 2178

用于测量铁上油漆和锌涂层的总厚度
--------幅度敏感的涡流法DIN EN ISO 2360

用于测量铝上的单个油漆层

--------相敏涡电流法ISO 21968

用于测量铁上的锌涂层,而不考虑涂层的重叠






PHASCOPE PMP10 DUPLEX技术参数

测量方法 Magnetic induction Magnetic induction
and phase-sensitive
Amplitude-sensitive
测量模式 DUAL DUPLEX DUPLEX or DUAL
应用 NE / Fe Iso / Zn / Fe Iso / NE
测量范围 0 - 700 µm Iso 0 - 550 µm
Zn 0 - 150 µm
0 - 2000 µm

测量误差

以FISCHER标准片为准

0 - 100 µm ≤ 1 µm
100 - 400 µm ≤ 1 %
400 - 700 µm ≤ 2%
Zn 2 - 30 µm ≤ 0.5 µm
Iso 2 - 100 µm ≤ 1 µm
Iso 100 - 500 µm ≤ 1 %
5 - 100 µm ≤ 2 µm
100 - 2000 µm ≤ 2 %
重复精度
 FISCHER标准片为准
0 - 100 µm ≤ 0.5 µm
100 - 700 µm ≤ 0.5 %
Iso 2 - 100 µm ≤ 0.5 µm
Iso 100 - 500 µm ≤ 0.5 %
5 - 100 µm ≤ 0.5 µm
100 - 2000 µm ≤ 0.5 %




PHASCOPEPMP10 DUPLEX特性

※通过相敏测量技术对钢上的镍、锌或铜镀层厚度进行精确测量

甚至可在粗糙表面上进行测量

使用 DUPLEX 同时测量镀锌钢板上的油漆层和镀锌层
使用 Fischer DataCenter 软件轻松进行测量值的后续处理
稳固的手持式测量设备,用于直接现场测试


PHASCOPEPMP10 DUPLEX用:

钢上的镍镀层、铁或青铜上的铜镀层
非导电底材上的非铁磁性金属镀层,例如电路板上的铜镀层
双层应用,例如铝或镀锌钢上的油漆层(仅 PMP10 DUPLEX)
钢上的热喷铝 (TSA) 涂层
特别适用于曲面、凸形与凹形测量位置以及粗糙表面的测量
配有用于电路板中的层间连接孔的特殊探头
非铁磁性金属、铁或钢上的微米级涂镀层
由单层涂镀层构成的微米级多层系统



软件FISCHER数据中心

PHASCOPE PMP10 DUPLEX到计算机的数据快速便捷传输是必不可少的,FISCHER DataCenter软件是一个功能强大的工具,可以提供大量的图形显示和统计分析功能,是质量控制的理想选择:统计过程控制图,累积频率图和 FISCHER自己的FDD®(工厂诊断图)。 内置的报告编辑器使得测量数据可以被方便地处理,存档并作为单独的检查报告打印出来。


标准配置及订货号:

带附件PHASCOPE PMP10 DUPLEX                     603-689
用于将数据传输到Excel的PC-DATEX软件
用于数据分析的FISCHER DataCenter软件

探头和配件订货号:

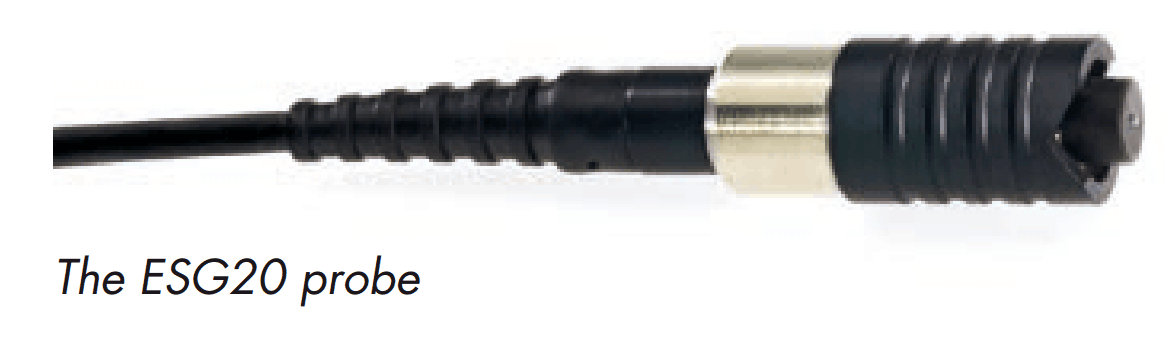

ESG20探头                                                          603-690
V12 BASE支架                                                     604-420
