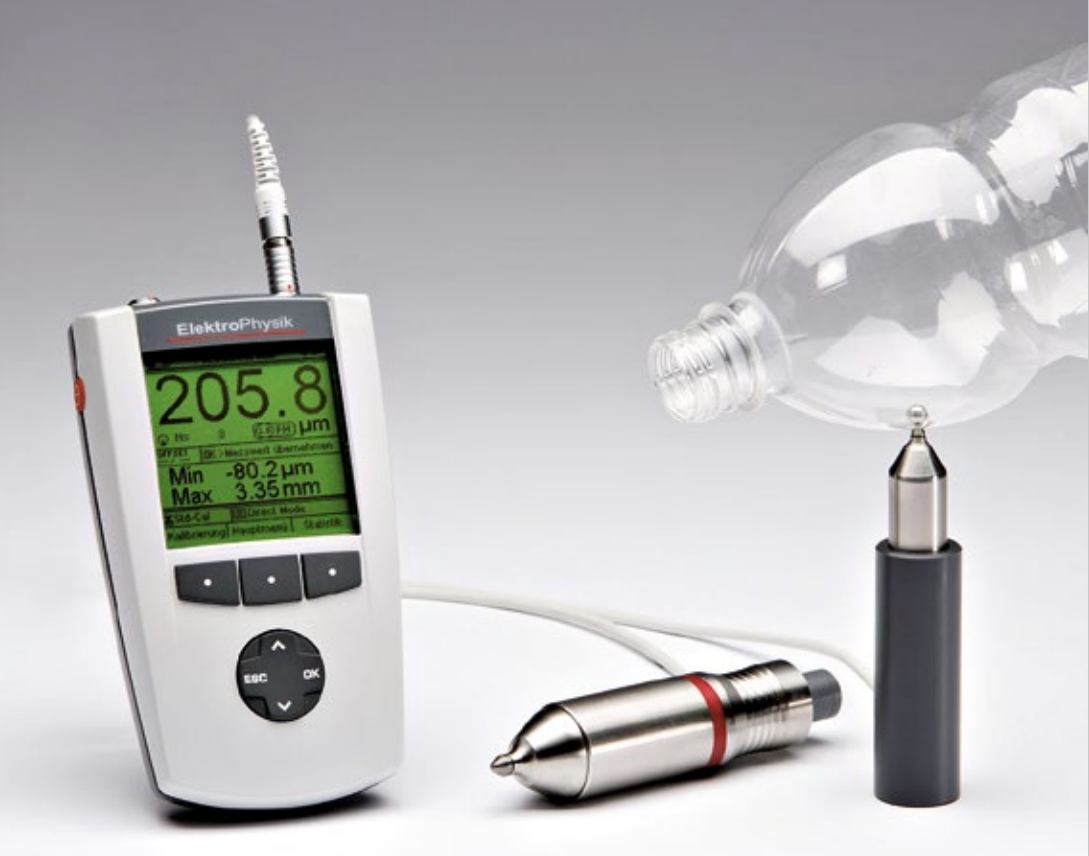

德国Elektrophysik(EPK)​MiniTest 7400FH壁厚仪
德国Elektrophysik(EPK)​MiniTest 7400FH壁厚仪 德国Elektrophysik(EPK)​MiniTest 7400FH壁厚仪 德国Elektrophysik(EPK)​MiniTest 7400FH壁厚仪
  • 德国Elektrophysik(EPK)​MiniTest 7400FH壁厚仪

  • 产品编号 : ​MiniTest 7400FH
  • MiniTest 7200 FH/MiniTest7400 FH是便携式的厚度测量工具,可准确测量厚达24 mm的材料。 便携而小巧的外形使其可在生产现场和实验室进行操作。 两个型号可以再各种非磁性材料上 进行简单、无损和高精度的厚度测量,无论它们的大小、形状和材质如何。它们是精确测量尖角、小半径和复杂形状工件所需的理想工具。
  • 询价

产品描述



MiniTest 7200 FH/MiniTest7400 FH是便携式的厚度测量工具,可准确测量厚达24 mm的材料。 便携而小巧的外形使其可在生产现场和实验室进行操作。 两个型号可以再各种非磁性材料上 进行简单、无损和高精度的厚度测量,无论它们的大小、形状和材质如何。它们是精确测量尖角、小半径和复杂形状工件所需的理想工具。



两种型号

MiniTest 7200 FH 可显示当前测量值, *大*小值,偏移模式, 并自动存储高达100,000个数据。

MiniTest 7400 FH 提供除MiniTest 7200 FH 的所有功能外,另有统计图表,实时趋势图, 高达 200个批组的数据库,

并且存储量增至自动存储高达240,000个数据,如每组1,200 个数据。

两个探头可选:

提供两种可选探头,探头易更换且顶端加硬,使用各种规格钢珠可以覆盖不同厚度范围。

FH 4 探头使用普通钢珠测量范围从 0 到 6 mm而使用磁性钢珠可测量高达 9 mm。

FH 10 探头使用普通钢珠测量范围从 0 到 13 mm 而使用磁性钢珠可测量高达24 mm。

两种型号的探头可以互换,并且可以连接两种主机型号。





高性能测量

主要特性

适用于非磁性材料的测量
测量厚度高达24mm
适用于包装材料,如瓶子,玻璃或塑料容器
对于复合材料,在航空或汽车行业里的形状复杂的铝或者钛部件
菜单式用户界面
上下文关联的在线帮助
S PC统计过程控制
通过数字信号处理极其准确

可扩展测量范围达到 24 mm



探头顶端使用耐磨硬质合金

用于重复测量的高精度的钢珠
高达每秒20个数据的记录速度
探 头 集 成 数 字 信 号 处 理
高达5点的多点校正
易 于 读 值 的 大 屏 幕
显 示 * 小 值 和 * 大 值
菜单式用户界面 上 下 文 关 联 的在 线 帮 助
SPC 统计过程控制功能




主要特性描述

SIDSP® 技术 确保更高精度

MiniTest 7200 FH/MiniTest7400 FH 采用了内置传感器数字信号处理功能(SIDSP®). 有测量信号在传感器内数字化生成、完全数字化处理。 仅处理完毕的数值才会传输到行显示、 统计分析和储存。

先进的参考钢珠设计

MiniTest 7400 FH/MiniTest7200 FH使用特别处理的参考钢珠。钢珠这样设计的结果可提高测量重现性达到的0 . 5 % 。 考 钢 珠 的 尺 寸 有 1mm1.5mm、 2.5mm、 4.0 mm(FH4),和2.5mm、 4 mm、 6mm9mm (FH 10)测量范围也可以通过磁性钢珠进行扩展,以便测量非常厚的壁厚,诸如铝或者钛制成的发动机部件,或非常厚的塑料制品。

创新菜单控制及数据归档

MiniTest 7200 FH/MiniTest7400 FH 由 易 懂 的 菜 单 控 制操 作 , 并 进 行 数 据 归 档 ,和 普 通 电 脑 的 应 用 程 序 类似 。全程提供操作帮助,有上下文关联的帮助主题。



MiniTest7400 FH技术数据


测量范围

测量误差*

FH4探头

0-1.5mm1.5mm球测

±(3um+1%读值)



0-2.5mm2.5mm钢球测

±(5um+1%读值)



0-4.0mm4mm钢球测

±(10um+1%读值)

FH10探头

0-2.5mm2.5mm钢球测

±(5um+1%读值)



0-4.0mm4mm钢球测

±(10um+1%读值)



0-10.0mm6mm钢球测

1-6mm±(20um+1%读值)





6-10mm±(1.5%读值)



0-10.0mm9mm钢球测

1-10mm±(20um+1%读值)

低范围分辨率

0.1umFH4/ 0.2umFH10

重复性

优于±(1um+0.5%读值)

测量原理

静磁原理

速度

1251020个读值每秒(可选)

数据存储

240,000个(7200 FH*多100,000个)

校准模式

出厂设置,零校准,多达4点校准

测量单位

公制(ummm),英制(milsinch

统计图表

数字,趋势图,柱状图(仅限7400 FH

接口

RS232 TTL + IrDA 1.0

操作温度

-10℃ ~ +60℃(保存温度-20℃ ~ +80℃

体积/重量

153mm x 89mm x 32mm / 310g

供电

4 x AALR06)电池,或可选电源(90-240V / 48-62Hz




标准配置
头型号
FH 10 探头(0 到 10 mm)
MiniTest 7200 FH 主机 或者
MiniTest 7400 FH 主机
操作说明光盘, 包括德语/英语/法语/
西班牙语/葡萄牙语/意大利语
简短说明
4节 AA 电池,型号 LR06
塑料手提箱
橡胶保护套带定位装置
MSoft 7 专业版 U盘 (创建和管理批
次的数据传输软件 用于 MiniTest
7200 FH 和 MiniTest 7400 FH)
磁性螺丝刀
FH 4探头 (0 到 4 mm)
包含屏蔽探头磁场的保护套筒 和
3 个高精度标准

约 0.25 mm, 1 mm, 3 mm

FH 4 探头支架弹簧装置

直径1.5 mm 和直径 2.5 mm 钢
珠 (各100 粒 )
直径 4 mm钢珠 (50 粒)
零点校正标准 用于直径 1.5
mm, 2.5 mm 和 4 mm钢珠
(每个钢珠规格各配 1 个)
包含屏蔽探头磁场的保护套筒 和
3 个高精度标准,
约 1 mm, 3 mm, 8 mm
FH 10 探头支架, 弹簧装置
直径 2.5 mm 钢珠(100 粒)
直径 4 mm 钢珠(50 粒)
直径 6 mm 钢珠(25 粒)
零点校正标准 用于直径 2.5
mm, 4 mm 和 6 mm 钢珠

(每个钢珠规格各配 )
