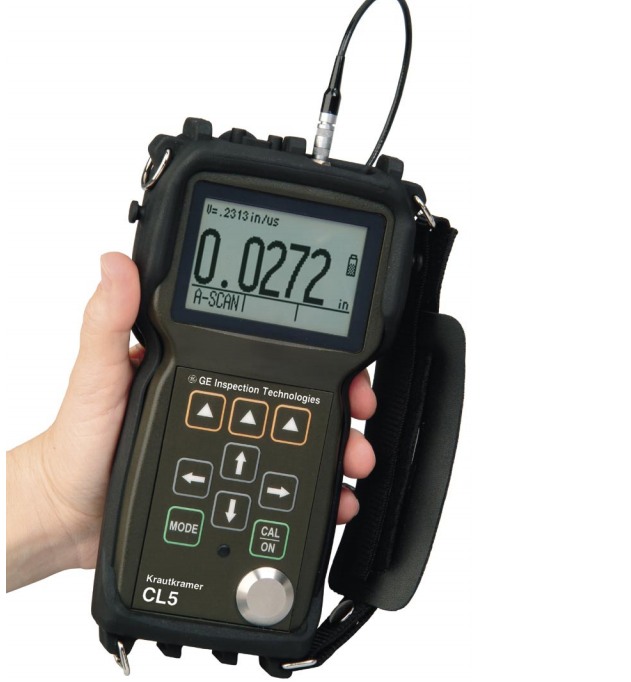

美国GE通用电气CL5超声波测厚仪
美国GE通用电气CL5超声波测厚仪 美国GE通用电气CL5超声波测厚仪 美国GE通用电气CL5超声波测厚仪
  • 美国GE通用电气CL5超声波测厚仪

  • 产品编号 : CL5
  • CL5精密测厚仪具有功能全面、使用简便、体积小巧和结构牢固的优点。位于显示屏正下方的3个软键启动所显示菜单上的各种功能。利用四个方向键可以简单而高效地切换菜单和浏览文本输入画面。图形显示为用户提供了6种不同的操作模式。用户可以在常规、小值扫描、大值扫描、差值/减薄率、厚度+A扫描(选件)或声速测试(选件)中进行选择。
  • 询价

产品描述


美国GE通用电气CL5超声波测厚仪-----高精度测厚仪体积小巧,功能丰富。CL5精密测厚仪具有功能全面、使用简便、体积小巧和结构牢固的优点。位于显示屏正下方的3个软键启动所显示菜单上的各种功能。利用四个方向键可以简单而高效地切换菜单和浏览文本输入画面。图形显示为用户提供了6种不同的操作模式。用户可以在常规、小值扫描、大值扫描、差值/减薄率、厚度+A扫描(选件)或声速测试(选件)中进行选择。CL5采用可编程数据记录器,可以方便在电脑上设置数据文件。SD卡存储系统将所有数据记录和设置信息存储在可拆卸SD存储卡上。将测厚仪直接插入电脑后,文件的格式允许进行拖放操作。其它数据,比如数码照片,也可以存储在同一张SD卡上。





这一体积小巧、功能多样的仪器还具有以下这些优点

高测量性能提供具有高度稳定性和可重复性的厚度值。

六种测量和显示模式:常规、小厚度捕获、大厚度捕获、差值和减薄率、

声速测试(要求配有CL5V选项)和厚度+A扫描(要求配有实时A扫描选项)。

所有型号都具有A扫描快照功能。
空心/实心厚度值指示耦合或非耦合状态。
可视LED报警提醒用户测量超出了用户可以选择的极限值。
用于特殊配置的客户参数设置以及快速仪器设置。
灵活的电源系统,可通过标准AA电池或可充电电池组供电。
多语言用户界面。
自动超声波调节性能(增益和闸门控制)。

支持多种类的标准探头。





数据记录器选项:CL 5DR

利用数据记录器选项可以快捷地以文件形式存储厚度值。

用户可完全编程的数据记录器多可以存储10000个测量值或者500个带A扫描的值。

可编程数据记录器可以直接从CL5键盘创建数据记录器文件,

或者利用灵活的UltraMATELite或UltraMATE软件程序通过电脑创建。

数据记录器支持字母数字文件名、标准线性和网格文件以及自定义线性文件。

扩充了的文件类型存储每一测量点的厚度值、声速设置以及其它关键数据。

CL5 和UltraMATE一起构成了完美的测试数据管理系统。






应用:

CL 5是一个使用简便的精密厚度测量工具,CL 5可以单手握持并置于平坦工件上。

CL 5是测量材料厚度和检查钢板腐蚀的为小巧的仪器。主要用于汽车、航空和航天工业中的零部件。

尤其是以下材料:

铸造和冲压金属元件,比如铝、钢、铜、青铜制成的元件
机械加工工件
化学蚀刻元件
金属条,金属板、塑料和复合材料、玻璃



体积小巧,功能丰富
CL 5精密测厚仪具有功能全面、使用简便、体积小巧和结构牢固的优点。位于显示屏正下方的3个软键启动所显示菜单上的各种功能。利用四个方向键可以简单而高效地切换菜单和浏览文本输入画面。图形显示为用户提供了6种不同的操作模式。用户可以在常规、***小值扫描、***大值扫描、差值/减薄率、厚度+A扫描(选件)或声速测试(选件)中进行选择。CL 5采用可编程数据记录器,可以方便在电脑上设置数据文件。SD卡存储系统将所有数据记录和设置信息存储在可拆卸SD存储卡上。将测厚仪直接插入电脑后,文件的格式允许进行拖放操作。其它数据,比如数码照片,也可以存储在同一张SD卡上。

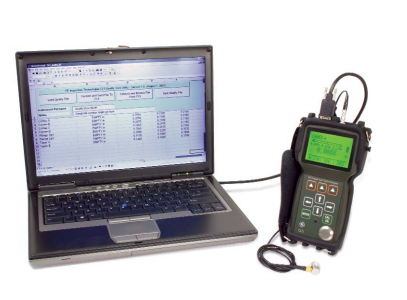

CL 5可以通过串行或USB端口与电脑直接连接。



测量范围

0.13500毫米,取决于所用探头、所测材料、表面状况及温度

单位和测量分辨率

0.001/0.01/0.1mm

材料声速范围

100019999 m/s

接收器

带宽为1.016MHz@-6dB

更新率

用户可在MinCapMaxCap下模式下选择4832Hz

显示器类型

64×128像素LCD40×57毫米,具有背景照明,可调节对比度

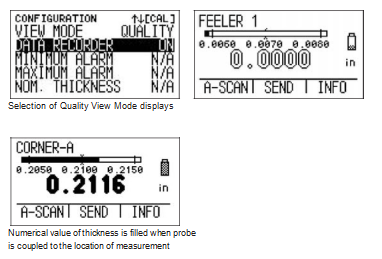

厚度显示

5位显示,在标准模式下具有0.75英寸数字高度,在厚度+A扫描模式下具有0.25英寸数字高度,实心或空心数字耦合状态指示器,射频模式下A扫描视图。

显示模式


厚度(包括A扫描快照)
厚度+实时A扫描(可选)
小值捕获和大值捕获
壁厚减薄差值和比率
声速模式(可选)


管理员锁定

为校准、设置和数据记录器而通过字母数字密码进行锁定。

I/O端口

双向串行RS-232,波特率1200960057600115200

数据记录器

可编程数据记录器,每张64 MB SD卡上多120个文件(可选)

文件格式

通过仪表键盘创建的网格。接受来自UltraMATE软件创建的网格或用户定义线性文件

电源

3AA电池(碱性、镍氢或镍镉电池)或可充电电池组

环保密封

外壳用耐冲击、防尘和防溅型密封圈密封,符合IP65

重量尺寸

420克,带电池。180x94x46毫米

温度范围

工作温度-1060℃,存放温度:-2070℃

工作语言

中文、英语、德语、法语、西班牙语、意大利语、俄语、日语

应用软件

UltraMATELiteUltraMATE(可选)

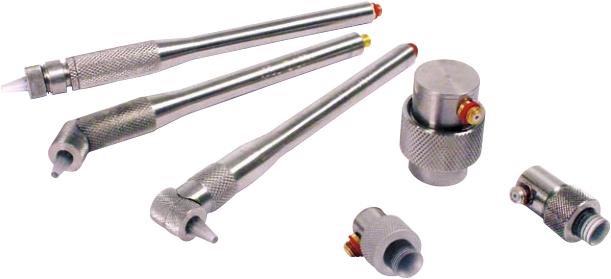

CL5高精度测厚仪探头技术数据

型号
频率
探头接触直径
测量范围
Alpha 2DFR
15MHz
7.6mm
0.18~25.4mm
Alpha 2F
10MHz
9.5mm
1.52~254mm
Alpha DFR-P
22MHz
7.6mm
0.13~3.8mm(塑料)
Alpha 2A Mini-DFR
20MHz
4.8mm
0.13~5.1mm
CA211A
5MHz
19.1mm
1.52~508mm
K-Pen
20MHz
1.7或2.3mm
0.02~4.4mm
