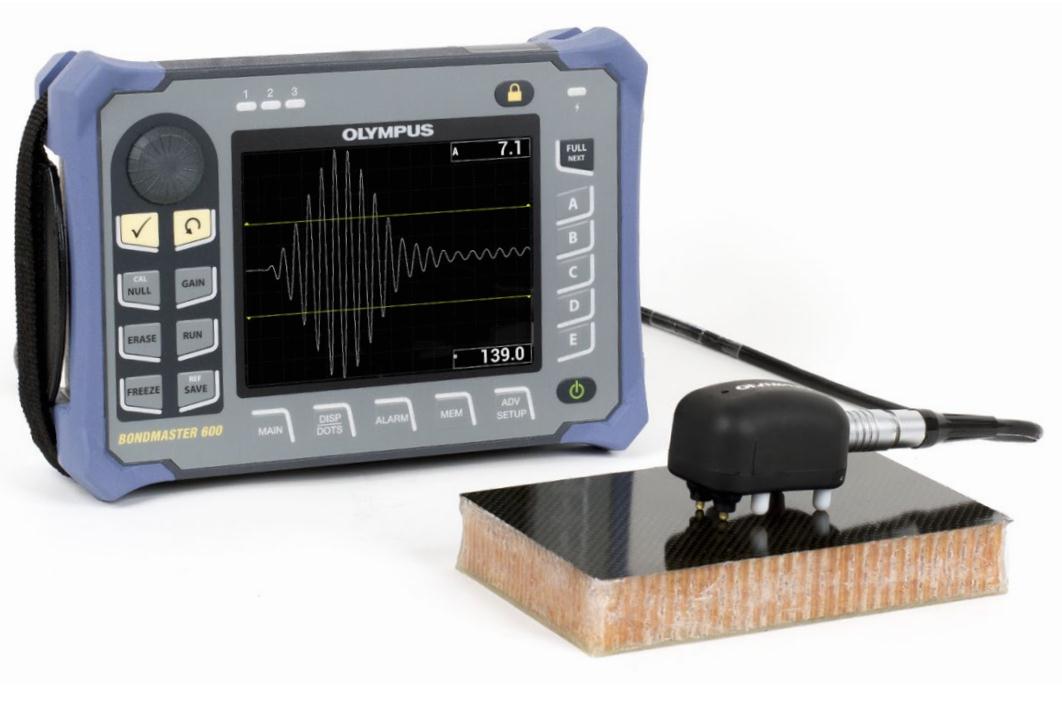

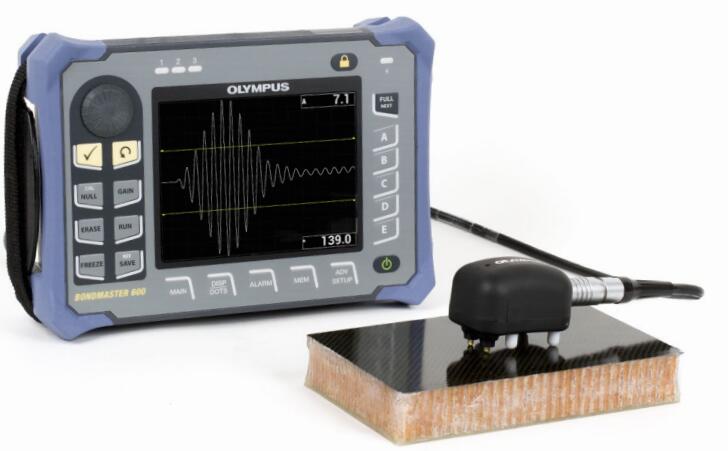

日本奥林巴斯 Olympus BondMaster 600粘接检测仪
日本奥林巴斯 Olympus BondMaster 600粘接检测仪 日本奥林巴斯 Olympus BondMaster 600粘接检测仪 日本奥林巴斯 Olympus BondMaster 600粘接检测仪
  • 日本奥林巴斯 Olympus BondMaster 600粘接检测仪

  • 产品编号 : BondMaster 600
  • BondMaster 600这款性能强大的检测仪将多模式粘接检测软件与高级数字电子设备结合在一起,可为用户提供清晰稳定的高质量信号。无论是检测蜂窝结构复合材料,还是金属叠层材料的粘接情况,抑或是层压复合材料,用户都可以使用BondMaster 600进行简单的操作,这不仅得益于检测仪所配备的快捷访问键和简化的界面,仪器为常见的应用所提供的预先设置也方便了用户的操作过程。
  • 询价

产品描述


BondMaster 600这款性能强大的检测仪将多模式粘接检测软件与高级数字电子设备结合在一起,可为用户提供清晰稳定的高质量信号。无论是检测蜂窝结构复合材料,还是金属叠层材料的粘接情况,抑或是层压复合材料,用户都可以使用BondMaster 600进行简单的操作,这不仅得益于检测仪所配备的快捷访问键和简化的界面,仪器为常见的应用所提供的预先设置也方便了用户的操作过程。BondMaster 600的用户界面得到了改进,其工作流程得到了简化,从而使各种水平的用户都可以对检测结果进行文件归档和制作报告的操作。

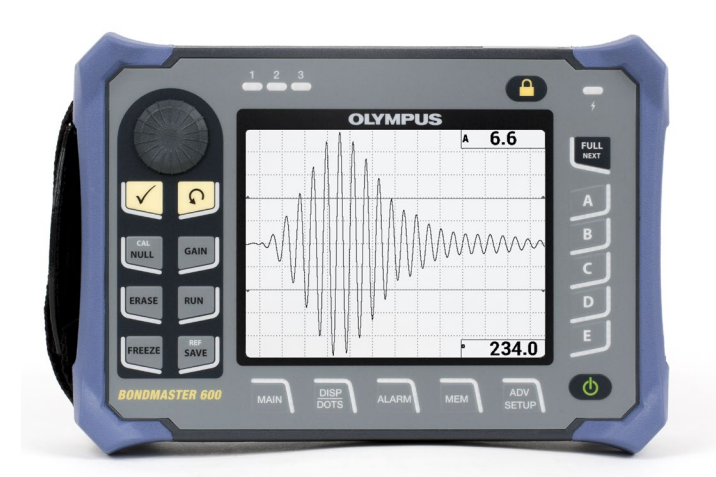

BondMaster 600手持式粘接检测仪配有一个5.7英寸的VGA显示屏,在转换为全屏模式时,其增强的分辨率和亮度使得屏幕上的显示更为明亮清晰。无论用户目前使用的是何种显示模式或检测方式,只要简单地点击一下全屏模式转换键,就可启动全屏模式。BondMaster 600粘接检测仪配置有各种标准检测方式,其中包含一发一收射频、一发一收脉冲、一发一收扫频、谐振,以及获得了明显改进的机械阻抗分析(MIA)方式。


主要特性

设计符合IP66要求。长时电池操作时间(长达9小时)。

与现有的BondMaster探头(PowerLink)和其它制造商的探头相兼容。
5.7英寸明亮的彩色VGA显示屏。所有显示模式下的全屏选项。
带有专项应用的预先设置的直观界面。
使用显示模式(RUN)键,可以即刻切换显示模式。
新添扫查(SCAN)视图功能(剖面图)。
新添频谱(SPECTRUM)视图,带有新的频率跟踪功能。
快捷访问键的增益调整功能。
所有设置配置页。*多有两个实时读数。

存储容量高达500个文件(程序和数据)、机载文件预览。





检测模式特点


信号质量无与伦比
增强了对蜂窝结构复合材料的检测能力
OEM友好:新的用于工艺开发的频率跟踪工具
满足用户需要的谐振模式预先设置
轻松完成金属叠层粘接和层压复合材料的检测
优化的用户界面,简化的校准程序
见证机械阻抗分析(MIA)模式的强大性能和精确程度
探测蜂窝结构复合材料中的小面积脱粘
辨别蜂窝结构复合材料中的修复区域(铸封区域)




仪器备有两种型号,灵活性和兼容性

BondMaster 600有两种型号,可适用于复合材料粘接检测的不同需要。其基本型号包含所有一发一收模式,而B600M型号为用户提供了所有粘接检测方式。从仪器的基本型号升级为多模式型号可以远程方式完成。两种BondMaster 600型号都可以与现有的Olympus BondMaster探头兼容,其中包括那些利用PowerLink技术的探头。我们还提供可选的适配器线缆,以使仪器兼容于其它制造商生产的探头。

应用

建议使用的方式

蜂窝结构复合材料的蒙皮与蜂窝芯的一般性脱粘

一发一收(射频或脉冲)

锥形结构或不规则几何形状的蜂窝结构复合材料的蒙皮与蜂窝芯的脱粘

一发一收(扫频)

蜂窝结构复合材料的蒙皮与蜂窝芯的小面积脱粘

MIA(机械阻抗分析)

辨别蜂窝结构复合材料中的修复区域

MIA(机械阻抗分析)

复合材料分层的一般探测

谐振

金属叠层材料的粘接情况检测

谐振

技术规格

一般规格

外型尺寸 (宽 × × 厚)

236 mm × 167 mm × 70 mm



重量

1.70公斤,包括锂离子电池



标准或指

美军标准810GCEWEEEFCC(美国)、IC(加拿大)、RoHS(中国)、RCM(澳大利亚和新西兰)以及KCC(韩国)



电源要求

AC主电源:100 VAC 120 VAC200 VAC 240 VAC50 Hz 60 Hz



输入与输出

1USB 2.0外围设备端口、1个标准VGA模拟输出端口、1个带有模拟输出的15I/O端口(公口)、3个报警输出。

环境条件

操作温度

–10 °C 50 °C



存储温度

0°C 50°C(带电池);-20°C 70°C(不带电池)



IP评级

设计符合IP66标准的要求。

电池

电池类型

单个锂离子充电电池或AA型碱性电池(放于可装8个电池的电池盒中)。



电池供电时间

89小时

显示屏

尺寸 (宽 × 高;对角线)

117.4 mm × 88.7 mm146.3 mm

显示器

类型

VGA640 x 480像素)彩色透反LCD(液晶显示)

显示

模式

正常或全屏,8个彩色荧屏设置。RUN(显示模式)键,可切换屏幕的各种显示模式。



栅格和显示工具

5种栅格选项,十字准线(仅X-Y视图)


标准套装件

BondMaster 600的标准配置如下:

型号基本型和多模式型(M)。

电源线:备有多达11种型号的电源线(用于DC适配器)。

键区和说明标签英文、国际符号(图标)、中文或日文。

《简易入门说明书》打印手册备有多达9种语言版本。

所有BondMaster 600型号都包含的项目:带有厂家安装的手腕带的BondMaster 600仪器、《简易入门说明书》、校准证书、硬壳运输箱、带电源线的DC适配器、锂离子电池、AA电池盒、USB通讯线缆、MicroSD存储卡和适配器、一发一收和机械阻抗分析探头线缆,以及BondMaster PC机软件和存有产品手册的光盘。

†根据您所在地区的不同,标准套装件可能会有所不同。要了解详细情况,请联系您所在地的经销商。

仅包含在BondMaster 600M型号中的项目:谐振探头线缆。
