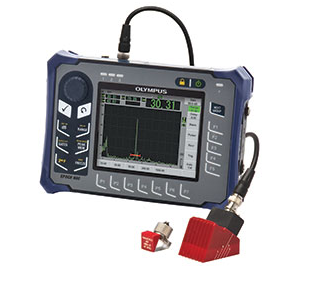

日本奥林巴斯 Olympus​ EPOCH 600超声波探伤仪​
日本奥林巴斯 Olympus​ EPOCH 600超声波探伤仪​ 日本奥林巴斯 Olympus​ EPOCH 600超声波探伤仪​ 日本奥林巴斯 Olympus​ EPOCH 600超声波探伤仪​
  • 日本奥林巴斯 Olympus​ EPOCH 600超声波探伤仪​

  • 产品编号 : EPOCH 600
  • EPOCH 600型数字式超声探伤仪将Olympus领先行业的常规探伤性能及仪器机身小巧、操作直观的特点融合在一起。该款探伤仪使用高效的菜单功能和快捷键访问参数,为检测人员提供了操作简便的高质量缺陷检测平台。 EPOCH 600宽屏、全VGA透反显示及数字式高动态范围接收器使得仪器屏幕在任何光线条件下都可显示稳定、清晰的A扫描图像。
  • 询价

产品描述


EPOCH 600型数字式超声探伤仪将Olympus领先行业的常规探伤性能及仪器机身小巧、操作直观的特点融合在一起。该款探伤仪使用高效的菜单功能和快捷键访问参数,为检测人员提供操作简便的高质量缺陷检测平台。宽屏、全VGA透反显示及数字式高动态范围接收器使得仪器屏幕在任何光线条件下都可显示稳定、清晰的A扫描图像。EPOCH 600型仪器具有两种调节参数的硬件配置:一种是飞梭旋钮,另一种是位于小键盘上的浏览区域。EPOCH 600的设计符合EN12668-1标准的要求,而且具有所有标准的及可选购的缺陷探伤性能。这款仪器因其坚固耐用、符合人体工程学的设计,可以用于几乎任何检测环境,而其灵活的PerfectSquare™脉冲发生器和数字式滤波性能可以完成几乎任何检测应用。


主要特性:

设计符合EN12668-1要求

PerfectSquare可调方波脉冲发生器
数字式高动态范围接收
用于加强信噪比的8个数字式滤波器
2 kHz PRF,用于快速扫查
飞梭旋钮或浏览键区,用于调整配置
阳光下可读的宽屏、全VGA显示
电池工作时间长,支持锂离子电池或碱性电池
标准的动态DAC/TVG,以及机载的DGS/AVG
2 GB microSD存储卡,用于数据传输和存储
可选腐蚀模块软件
USB(OTG)端口,用于与PC机通讯
报警和VGA输出/可选模拟输出



小巧便携,用于所有检测环境

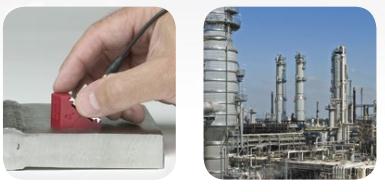

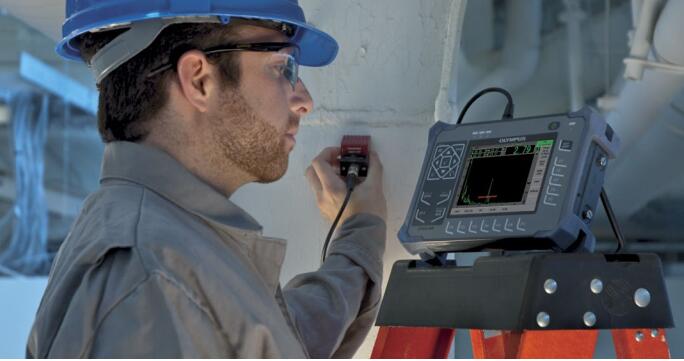

EPOCH 600型仪器可用于几乎所有检测环境,其中包括实验室工作台上的测试操作以及恶劣、危险的野外工程检测。这款仪器的飞梭旋钮硬件配置符合IP66要求,浏览键区硬件符合IP67要求,此外,仪器还通过了严格的环境和可靠性标准的测试。操作人员在任何检测环境中使用这款仪器,都会对仪器的性能及耐用性信心十足。该款仪器已经通过了防振动、防撞击、在爆炸性气氛及宽泛的温度范围内使用的测试。由于EPOCH 600型仪器的电池工作时间可以超过12小时,从而为在遥远偏僻地区的检测提供了完美的解决方案。

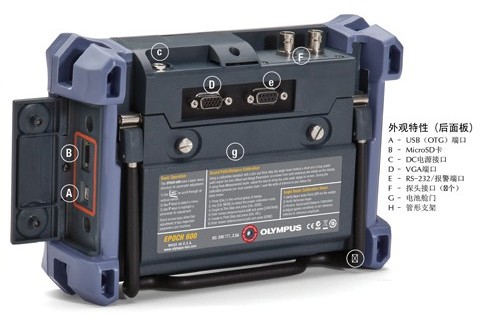

外观特性

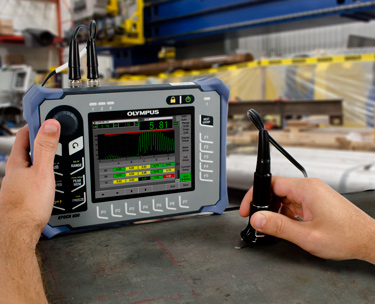

宽屏、全VGA分辨率、透反显示,无论在室内光线还是阳光下都可显示明亮清晰的图像。

仪器的4个角装有外膜为橡胶的保护套,起到防撞击、抗磨损的作用。
4个拴系胸挂带的连接点。
无需使用工即可打开的电池舱和侧边的I/O盖。

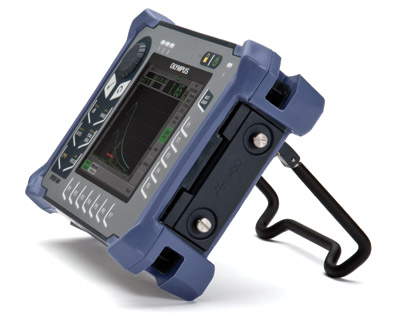

用于稳定放置仪器的支架,带有直角弯钩,可在0度到180度之间变换直立的角度。
仪器侧面用于封住USB OTG接口及可插拔存储卡接口的带密封垫的盖。
标准内置充电锂离子电池。
标准AA碱性电池盒,提高了仪器的便携性。
重量轻,设计符合人体工程学,增加了仪器的便携性和使用的方便性。



脉冲发生器/接收器
可选软件特性
标准配置具有强大的缺陷探测性能,如:
PerfectSquare™可调方波脉冲发生器
数字式高动态范围接收器
8个100%数字式滤波器设置
可以自动或手动方式在10 Hz~2000 Hz范围内调节PRF
脉冲发生器电压范围为100 V ~ 400 V
波幅分辨率为±0.25%
5个自定义的数字式测量
AWS D1.1和D1.5: 为各种不同的AWS焊缝检测应用提供一个动态反射体缺陷指示定级。
模板存储: 可在屏幕上将实时波形与所保存的参考波形对比。
底面回波衰减器(BEA): 使用闸门2定义的屏幕区域使被测工件的底面回波得到衰减。
API 5UE:可按照API建议的程序5UE进行缺陷定量。
波形平均:这个功能可使实时A扫描代表采集到的A扫描平均值。
界面闸门:这个可选购的第三个测量闸门,可对变化的界面回波进行实时跟踪
腐蚀模块:简化的腐蚀模块功能包含以下性能:基于所选探头的自动超声设置、
自动增益控制、厚度测量算法、V声程校正、利用自动零位功能完成的探头磨损补偿





一般规格
外型尺寸(宽 x 高 x 厚) 236 mm x 167 mm x 70 mm
重量 1.68公斤,包括锂离子电池
键区文字 英文、国际符号、日文、中文
语言 英语、西班牙语、法语、德语、日语、汉语、葡萄牙语
探头接口 BNC接口,或No. 1 LEMO接口
数据存储 机载50000个ID编码,可插拔的2 GB microSD卡(标准)
电池类型 单个锂离子电池,可充电,标准型
电池工作时间 12到13小时(锂离子电池),3小时(碱性电池)
电源要求 AC主电源:100 VAC~120 VAC、200 VAC~240 VAC,50 Hz~60 Hz
显示器类型 全VGA(640 x 480像素)、透反、彩色LCD,60 Hz更新速率
显示屏尺寸(宽x高,对角线) 117 mm x 89 mm,146 mm



校准
自动校准 声速、零位偏移
垂直声束(第一个底面回波,或回波到回波);角度声束(声程或深度)
检测模式 脉冲回波、双晶或穿透
单位 毫米、英寸、微秒
范围 3.36 mm ~ 13,405 mm,5900 m/s(0.2320 in./µs)
声速 635 m/s ~ 15240 m/s(0.0250 in./µs ~ 0.6000 in./µs)
零位偏移 0 ~ 750 µs
显示延迟 –59 ~ 13401 mm(–2.323 in. ~ 527.6 in.),钢中纵波声速
折射角度 0° ~ 85°,增量为0.1°

软件选项 选购附件
EP600-AWS (U8140147)AWS D1.1/D1.5焊缝定级
EP600-TEMPLATE (U8140148)模板存储
EP600-API5UE (U8140149)API 5UE缺陷定量
EP600-XDATA (U8140150)扩展的数据记录器文件类型
EP600-AVERAGE (U8140151)波形平均
EP600-BEA(U8140164)底面回波衰减器(BEA)
EP600-IG (U8140153)界面闸门

EP600-CORRSN (U8051430)腐蚀模块(包含扩展的数据记录器)


600-BAT-L (U8760056)充电锂离子电池
600-BAT-AA (U8780295)AA碱性电池盒
EP4/CH (U8140055)胸挂带
600-TC (U8780294)储运箱
EPLTC-C-USB-A-6 (U8840031)连接PC机的USB主线缆
600-C-RS232-5 (U8780299)RS232通迅线
EP1000-C-9OUT-6 (U8779017)报警输出线
600-C-VGA-5 (U8780298)VGA输出线
MICROSD-ADP-2GB (U8779307):2GB microSD存储卡
