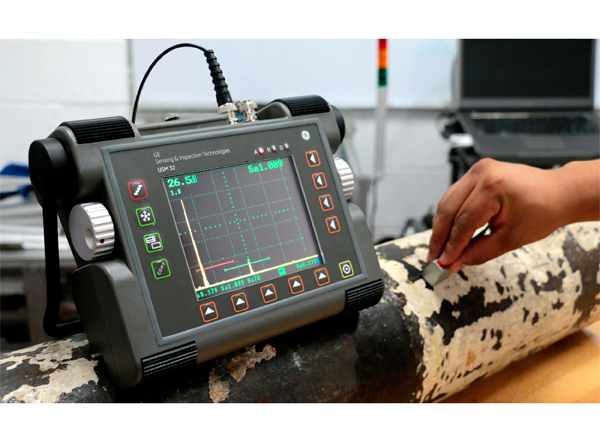

美国GE通用电气 USM 32X系列探伤仪
美国GE通用电气 USM 32X系列探伤仪 美国GE通用电气 USM 32X系列探伤仪 美国GE通用电气 USM 32X系列探伤仪
  • 美国GE通用电气 USM 32X系列探伤仪

  • 产品编号 : USM 32X
  • USM 32X B 和 USM 32X L 体积小巧,性能优越。在人机工程学和功能之间达到了良好的平衡,是日常检测测应用的简便解决方案。 两种型号各自的应用环境: 根据您的需要选择合适的型号。 USM 32X B 适用于全部标准应用 USM 32X L 适用于检测大工件和强声波衰减特性的材料
  • 询价

产品描述



USM 32X B 和 USM 32X L 体积小巧,性能优越。在人机工程学和功能之间达到了良好的平衡,是日常检测测应用的简便解决方案。 两种型号各自的应用环境:
USM 32X B 适用于全部标准应用
USM 32X L 适用于检测大工件和强声波衰减特性的材料

                       根据您的需要选择合适的型号。

USM 32X系列特征:

扫描冻结模式功能(用于闸门A和闸门B)便于在苛刻的条件下工作。
所有参数的简易列表可以打印出来。
SD卡上的简易目录管理。
嵌入式的菜单定制工具可以适应2个用户级别的菜单结构。
每年校准提醒,有效地进行质量管理。
智能注释功能,提高报告的有效性。
可选的功能 底面回波衰减器(BEA)有助于发现非常小的缺陷,提高检测能力。
两个闸门的自动阀值功能在同等条件下确保测量结果的准确性。
录像长达8分钟,可以现场(动态)报告。
显示测量指标——振幅和距离,以减少出错率。
回波渡越时间精确到微秒。



USM 32X操作

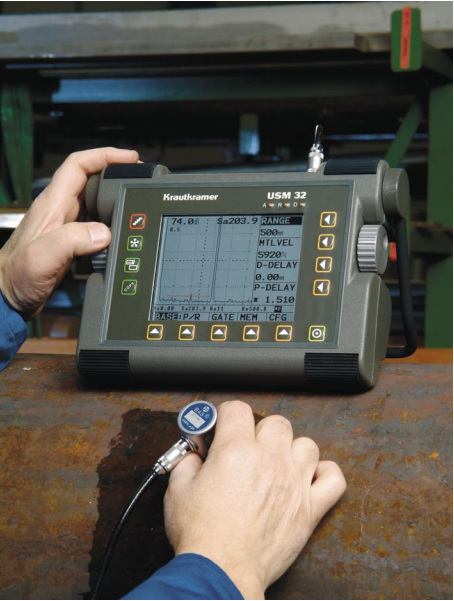

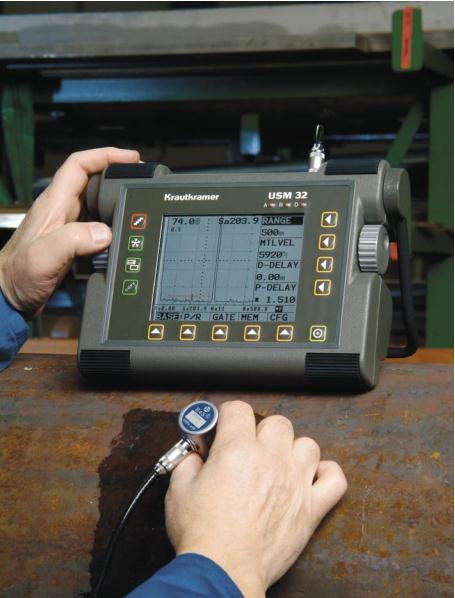

手柄:人体工程学设计使其在车间,可调手柄使仪器在任何表面都能放稳,即使是在球形表面
旋钮:两个旋钮让你可以迅速精确地设置仪器的任何参数。为了防止意外的更改,您可以禁用旋钮
电池使用时间:充电式锂电池组让您可以将检测持续至少14小时,也可数秒内用6节二号电池替换

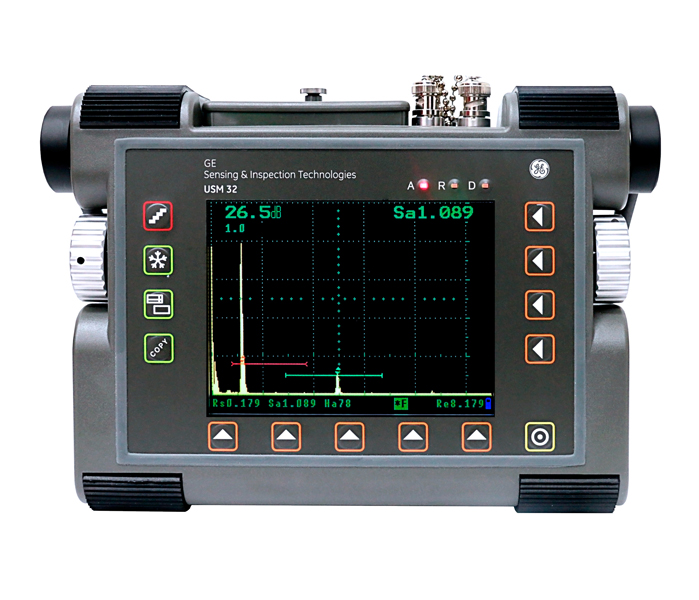

彩色显示屏反应敏捷,对比度高的彩色液晶显示屏。屏幕尺寸大,(115 mm x 86 mm)。

USM 32X有四直接入键

分贝步进 选择包括锁定在内的所需步进
冻结 停止A扫描
放大 将A扫描切换至全屏,禁用菜单及功能选项

拷贝 将所选数据通过RS232口传至打印机或电脑

USM 32X两个单独的彩色编码闸

个门完全独自,用两种不同颜色加以区分,可以放置在屏幕高度10%至90%范围内的任何地方。

其报警逻辑可以分别从同步改为异步,以任意选择所需的读数:每个门都可选择波幅,声程或声

程差值,这些读数用大号字符显示在A扫描的右上角,即使是离得较远,工作人员也能看到



技术规格:

USM 32X B

USM 32X L

应用

单位

basic

大的工件或难穿透的材料

*大范围

[inch]

56 (钢)

390 (钢)

[mm]

1420 (钢)

9999 (钢)

*小范围

[inch]

0.2 (钢)

[mm]

0,5 (钢)

材料声速

[inch/μs]

0.039-0.590

[m/s]

1000-15000

显示延时

[inch]

0.039-0.590

[mm]

-10 - 1024 (钢)

探头延时

[μs]

0 199

频率

[MHz]

0.5 18

0.1 18, 3 可选滤波器

脉动重复频率

[Hz]

自动优化,*大可至1000Hz

4 - 1000

工作模式



,, 穿透法

阻尼

[ohms]

50, 500

增益

[dB]

0-110

检波方式



全波

抑制

[%]

0-80

监控闸门



2 个独自闸门

测量点



前沿

固定读数



A门为声程及振幅

A扫描中可配置大读数



AB门声程及振幅,声称差值

读数





测量分辨率

[inch]

0,001

[mm]

0,01

报警



LED

数据集



100

数据存储



传送A扫描,测试报告,测量值,功能清单, PCX 或存储A扫描实际设置

对话语言



20

接口



RS 232, 双向

打印机驱动器



EPSON, Seiko DPU, HP DeskJet, HP LaserJet

电池



6.6 Ah内置Li-Ion电池,6 C(二号)电池(AlMn, NiCd, NiMH

电池使用时间

[h]

Li-Ion电池为14小时,NiMH电池为3小时

电源组/电池充电器



通过一个外接电源进行(100 240 V AC, 50 60 Hz

显示屏



带背光TFT彩色液晶显示屏

显示屏大小, x

[inch]

4.6 x 3.4

[mm]

116 x 87

显示屏分辨率

[pixels]

320 x 240

A扫描大小, x

[inch]

4.6 x 3.2

[mm]

116 x 80

[pixels]

320 x 220(变焦距)

尺寸, x x

[inch]

10 x 6.7 x 3.9

[mm]

255 x 177 x 100

重量

[lbs]

5

[kg]

2,2

运行温度

[°F]

2-115

[°C]

0-60

环境要求

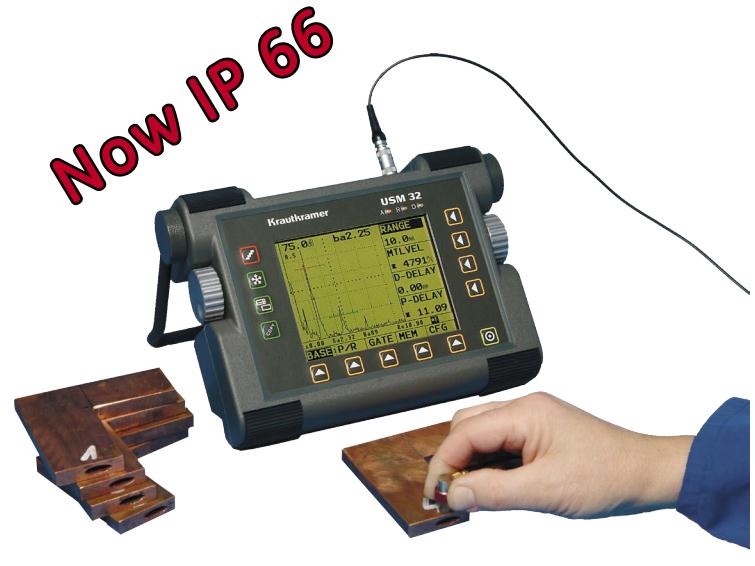

IP 66

证明



EN 12668-1
