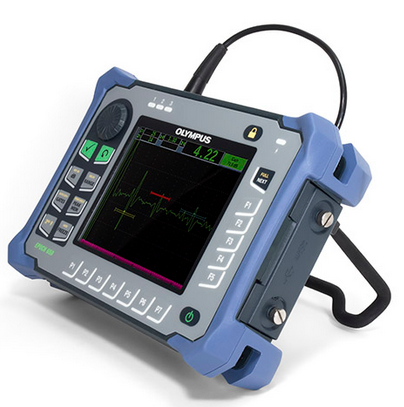

日本奥林巴斯 Olympus EPOCH 650探伤仪
日本奥林巴斯 Olympus EPOCH 650探伤仪 日本奥林巴斯 Olympus EPOCH 650探伤仪 日本奥林巴斯 Olympus EPOCH 650探伤仪
  • 日本奥林巴斯 Olympus EPOCH 650探伤仪

  • 产品编号 : EPOCH 650
  • EPOCH 650全VGA透反宽屏显示与已获专利的数字式高动态范围接收器一起使用,可使仪器屏幕在任何光线条件下都显示稳定、清晰的A扫描图像。EPOCH 650型仪器的设计符合EN12668-1标准的要求,而且具有齐全的标准及可选购的缺陷探伤功能。多个机载报告制作工具以及综合性强的数据填充系统,可使用户方便地收集和报告高质量的检测数据。
  • 询价

产品描述


全VGA透反宽屏显示与已获专利的数字式高动态范围接收器一起使用,可使仪器屏幕在任何光线条件下都显示稳定、清晰的A扫描图像。EPOCH 650型仪器的设计符合EN12668-1标准的要求,而且具有齐全的标准及可选购的缺陷探伤功能。多个机载报告制作工具以及综合性强的数据填充系统,可使用户方便地收集和报告高质量的检测数据。这款仪器坚固耐用,设计符合人体工程学的要求,因此几乎可以用于任何检测环境中;而且仪器还配有灵活的PerfectSquare脉冲发生器以及同类产品中较多数量的数字式滤波设置,因此几乎可以完成任何检测应用。
EPOCH 650数字式超声探伤仪将奥林巴斯领先行业的常规探伤性能及仪器小巧便携、操作直观的特点融合在一起。这款探伤仪具有高效的菜功能和快捷键访问功能,为检测人员提供了一种操作起来简便的质量上乘的缺陷检测平台。



机型设计适用于所有检测环境

EPOCH 650型仪器可用于几乎所有检测环境,其中包括实验室工作台上的测试操作,以及条件恶劣、危险的户外检测应用。EPOCH 650型仪器的飞梭旋钮硬件配置符合IP66侵入保护评级的要求,浏览键区硬件配置符合IP67侵入保护评级的要求,此外,仪器还通过了严格的环境和可靠性标准的测试。操作人员在任何检测环境中使用这款仪器,都会对仪器的操作性能及耐用性能信心十足。EPOCH 650型仪器是一款轻重量、易携带的探伤仪,其坚固、灵活的特点使其可用于几乎所有检测环境中。


主要特性
设计符合EN12668-1要求
全屏A扫描模式
用于加强信噪比的30个数字式滤波器
飞梭旋钮或浏览键区,用于调整配置
使用电池可工作15小时以上
多个机载报告格式
带有编码B扫描的可选腐蚀模块软件
报警和VGA输出
PerfectSquare可调方波脉冲发生器
数字式高动态范围接收器
2 kHz PRF,用于快速扫查
标准动态DAC/TCG和机载DGS/AVG
 microSD存储卡,用于数据传输
USB(OTG)端口,用于与PC机通信

可选模拟输出

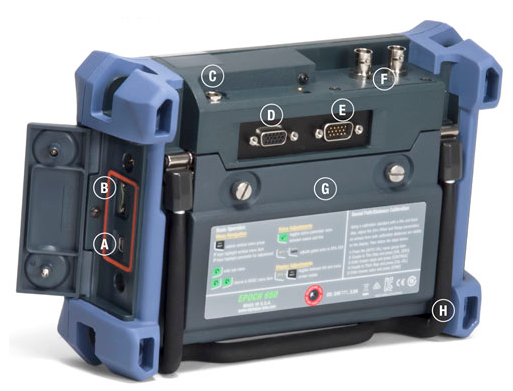

外观特性

这款仪器的一些主要外观特性如下
宽屏、全VGA分辨率、透反显示,无论在室内光线还是直射的阳光下都可显示明亮清晰的图像。
仪器的4角处装有橡胶二次注模保护套,起到防撞击、抗磨损的作用。
4个拴系胸挂带的连接点。
无需使用工具即可打开的电池舱和侧边的I/O盖。
用于持续稳固地放置仪器的支架,带有直角弯钩,可在0度到180度之间变换直立的角度。
仪器侧面的USB OTG接口及可插拔存储卡的接口上带有密封的舱盖。
标准内置充电锂离子电池。
重量轻,设计符合人体工程学,增加了仪器的便携性和使用的方便性。



EPOCH 650型仪器的主要设计宗旨是通过简单的基本仪器提供高水平的探伤性能。 EPOCH 650仪器的设计符合人体工程学的要求,且简单直观、方便实用,无论经验丰富还是初涉行业的超声检测人员都可得心应手地使用这款探伤仪。
简单直观的用户界面
EPOCH 650型仪器的用户界面基于行业领先的EPOCH 600探伤仪。EPOCH 650型仪器使用简单的菜单结构进行仪器设置、校准及软件功能调整等操作,其EPOCH品牌标志性的快捷键,可访问关键的检测功能,如:增益、闸门调整、屏幕冻结及文件保存。EPOCH 650型仪器直观的用户界面提供多种文字版本,可供任何水平的操作人员使用。

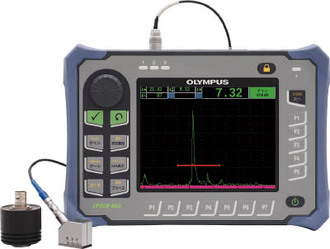

全屏模式下明亮的VGA显示
EPOCH 650型仪器具有全VGA(640 X 480像素)分辨率的显示。其横宽竖窄的面板设计优化了出现在高质量显示屏上的A扫描图像的大小及清晰度。这款仪器使用透反技术,在光线较暗的室内使用强背光,在阳光直射的情况下使用环境光作为假背光。无论在何种光线条件下,仪器的VGA屏幕都可显示清晰的图像。仪器的全屏模式进一步增强了屏幕鲜明清晰的显示特性,可提供所有EPOCH系列探伤仪中更大大的A扫描!



技术规格

USB端口

USBOTG)端口

RS-232端口

视频输出

标准VGA输出

模拟输出

1个模拟输出(可选),可选的1 V/10 V全标度,*大4 mA

报警输出

3个报警输出,5V TTL10 mA

触发器I/O


触发器输入为5V TTL
触发器输出为5V TTL,*大10 mA


编码器输入

单轴编码器线(正交,仅适用于腐蚀模块模式)

IP评级

根据IEC 60529-2004(外壳防护等级– IP规范)标准,浏览键区硬件设计符合IP67侵入保护评级标准,飞梭旋钮硬件设计符合IP66侵入保护评级标准。

在新开发的产品正式投入生产以前,奥林巴斯要对产品的设计进行内部检验。这款仪器经测试证明符合IP评级标准。

爆炸性气氛

通过了美军标准MIL-STD-810F方法511.4程序I中规定的测试,可在国家防火协会规范(NFPA 70500I2分段D组中规定的爆炸性气氛中安全操作。

防撞击测试

通过了美军标准MIL-STD-810F方法516.5程序I中规定的测试,每个轴6个循环,15 g11 ms半弦波。

防振动测试

通过了美军标准MIL-STD-810F方法514.5程序I附录C6中的测试,一般暴露:每轴1小时。

工作温度

–10°C50°C

电池存储温度

0°C50°C

外型尺寸(宽 x x 厚)

236 mm x 167 mm x 70 mm

重量

1.6公斤,包括锂离子电池

键区

英文、国际符号、日文、中文

语言

英语、西班牙语、法语、德语、日语、中文、葡萄牙语和俄语

探头接口

BNC接口或No.1 LEMO接口

数据存储

机载100000ID编码,可插拔2 GB microSD卡(标准)

电池类型

单个锂离子电池,可充电,标准型

电池供电时间

15小时到16小时(锂离子)

电源要求

AC主电源:100 VAC 120 VAC200 VAC 240 VAC50 Hz 60 Hz

显示器类型

VGA640 x 480像素)透反彩色LCD60 Hz更新速率

显示屏尺寸(宽 x 高,对角线)

117 mm x 89 mm, 146 mm

标准配置
EPOCH 650数字式超声探伤仪,AC电源操作或电池操作
适配器/AC适配器(100 VAC、115 VAC、230 VAC,50 Hz或60 Hz)
充电锂离子电池
储运箱
USB线缆
简易入门说明书

信息全面的操作手册(CD)


软件选项
EP650-TEMPLATE (Q1400002):模板存储
EP650-API5UE (Q1400003):API 5UE缺陷定量
EP650-AVERAGE (Q1400004):波形平均
EP650-IG (Q1400005):界面闸门
EP650-BEA (Q1400006):底面回波衰减器(BEA)
EP650-CORRSN (Q1400001):腐蚀模块(包含编码B扫描
选购配件
600-BAT-L-2 (U8760058):充电锂离子电池
EP4/CH (U8140055):胸挂带
600-TC (U8780294):储运箱
CBAS-10668-0060 (Q7790012):RS232通讯线缆
DSUB-HD15-6 (U8780333):数字输出线缆
600-C-VGA-5 (U8780298):VGA输出线缆
MICROSD-ADP-2GB (U8779307):2 GB microSD存储卡
600-SC-K (U8780334):软便携袋(飞梭旋钮机型)
600-SC-N (U8779879):软便携袋(浏览键盘机型)
N600-EXTALM (U8780332):外置报警蜂鸣器

CBAS-10669-0010 (Q7790008):B扫描小车形编码器线缆(10英尺,还可提供其它长度)
