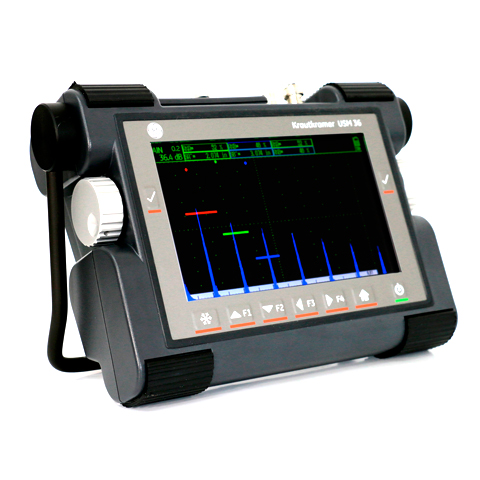

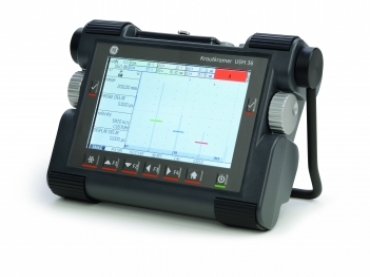

美国GE通用电气 USM 36便携式探伤仪---一款性能可靠、坚固耐用的超声波探伤仪,GE的Krautkramer USM 36是GE的USM系列探伤仪的新发展。来自GE的新型通用便携式超声波探伤仪,结合人体工程学和坚固的设计,以及同类较大大的显示屏,具有卓越的UT性能。 它将21世纪的操作平台与GE公认的Krautkramer便携式探伤仪器的可靠,坚固的硬件相结合。 它结合了一系列创新的探伤功能,以确保这种新仪器被NDT检查员全球采用作为日常探伤的主力。
特点说明:
典型应用 |
|
Krautkramer USM 36已经开发用于日常应用于整个工业领域,从发电和石化行业的焊缝检查和腐蚀测量,到汽车,金属和航空航天领域的铸件和锻件检测和厚度测量, 特殊材料的检验。直观的工具便于分析,在超亮7英寸屏幕上使用颜色,在焊接检查期间显示出显着的优势。 |
|
①汽车工业精密测厚:Krautkramer usm36提供了精确的厚度测量,因为在回波序列的峰值上,声音路径的差异非常精确。 ②发电和石化行业的腐蚀测量:通过双元探头进行腐蚀测量,在此过程中,屏幕显示厚度测量和a扫描,保证可靠性。 ③检查锻件:该仪器的幻影回声检测技术被用于细粒度和长工件的检查,以确保准确检测缺陷,而不是幽灵的回声。 ④检查特殊材料:强大的方波脉冲器提供了很好的穿透困难的材料,例如在航空航天和汽车工业中使用的。 |
性能描述 |
|

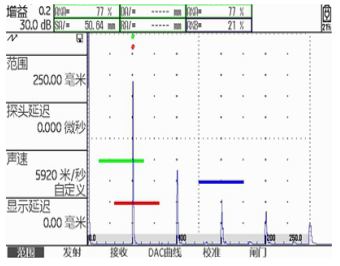

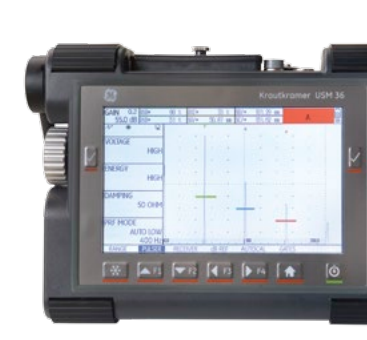

具有同类产品中较大的可视A型扫描显示屏:USM36中的一个重大改进就是其 7 英寸大屏幕、具有 800 x 480 像素的分辨率。整个区域都可以显示清晰的 A 型扫描、使其成为同类产品中的理想产品。即使是在明亮的阳光下、当结束一天漫长的工作后、用疲惫的眼睛也可轻松查看并准确解读信号

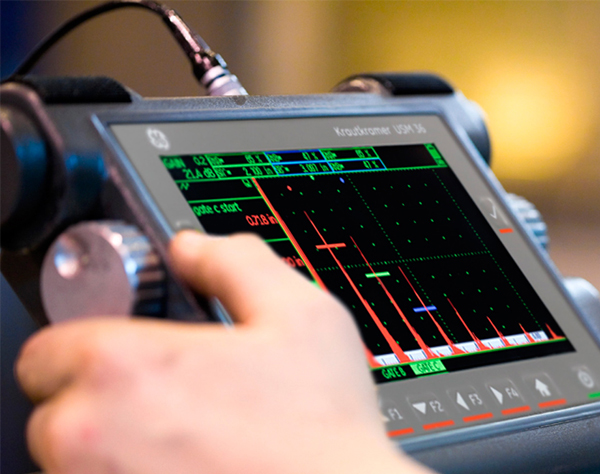

简单高效的操作:Krautkramer USM36采用大家熟悉的前款型号旋钮,但功能键如今却被*简化为简单直观的6键键盘,使操作简单而高效; 检测设置也易于操作。不仅仅供在以前检测中使用过USM Go和USM Go+的技术人员使用、因为设置数据可直接从这些拥有相同用户界面的仪器中转移。此外、这种通用的界面还可确保熟悉 USM Go仪器的技术人员快速娴熟地操作。
灵活的数据报告和存储:除了易于解读且清晰的A型扫描外,USM36数据报告还可包括屏幕截图和A型扫描视频、其中可以记录下A型扫描以供后续分析或提供检验证明。所有数据均存储在可移除式SD卡上、并可提供JPEG或BMP 格式的报告。

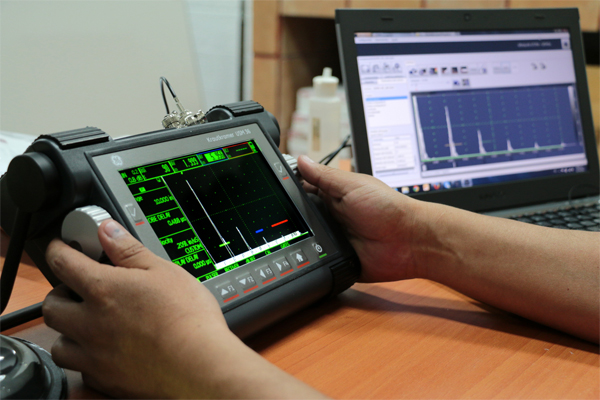

全面连接:连接性是USM36的主要特色。数据可以存储在可移除式SD卡或U盘上、旨在进行记录或允许数据共享。VGA连接允许仪器的显示内容在外接显示器或投屏幕上显示,以方便培训使用。
可用于恶劣的环境:USM36能够充分防止灰尘和水进入IP66外壳、并且可在-10°C 至 +55°C 的环境温度下操作。此外、它还可在多沙沙漠、冰冻废土以及 在潮湿的热带地区使用。新型探伤仪的重量仅2.2kg,可通过电池或电源供电。其锂离子电池具有超过13小时的工作寿命、带内置电池充电器、适用较长的班次使用。
|
|
|
|
|
技术规格 |
|
液晶尺寸/有效范围(宽 × 高) 分辨率(宽 × 高) 测量范围 |
7"/152.4 × 91.44 mm 800 × 480像素 4~14108mm(555"),纵波 |
显示移位(延时) 探头延时 声速范围 脉冲重复频率 |
-15~3500 μs 0~1000 μs 250~16000 m/s 自动优化15~2000Hz,三种自动设置模式:低、中、高档和手动模式 |
脉冲发生器模式 脉冲发生器电压(SQ 模式) 脉冲发生器下降/上升时间 脉冲发生器宽度(SQ 模式) 脉冲发生器幅度(尖脉冲模式) 脉冲发生器能量(尖脉冲模式) 阻尼 |
尖脉冲发生器(可选):方波脉冲发生器 120~300 V,以10V 为步进、容差为10% *大10ns 30~500 ns,以10ns 为步进 低档:120V,高档:300V 低档:30 nS,高档:100 nS 50Ω,1000Ω |
数字增益 模拟带宽 滤波器 整流 |
动态范围110dB,以0.2dB 为步进可调 0.5~20MHz 宽带:1-5MHz/2, 2.25MHz/4, 5MHz/10MHz/13, 15MHz 正半波、负半波、全波、射频信号 |
选件
AWS DAC/JISDAC/CNDAC DGS 数据记录器 3G SWP 幻影波识别PRF BEA |
AWS 校准工具、符合 AWS D1.1 结构焊接规范 DAC校准工具,16点,符合EN1712,EN1713,EN1714,ASTM E164,ASME,ASMEIII,JIS Z3060及GB11345等标准 TCG: 动态范围120dB,斜率110dB/μs DGS校准工具,符合:EN 1712,EN 1713,EN 1714 及 ASTM E164 等标准 网格文件创建 闸门C 用于脉冲发生器的参数优化,电压设置 120~300V,以10V 为步进,脉冲宽度设置 30~500ns,以10ns 为步进 用于识别错误回声、这类回声由低衰减材料中的多次反射造成 底波衰减监控 |
外壳 工作温度 |
符合IEC 60529 标准的 IP66 -10~55°C |
