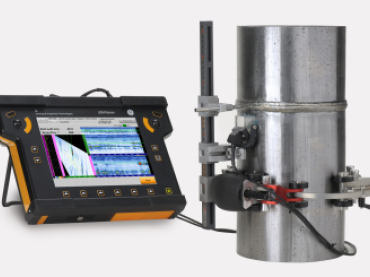

美国GE通用电气USM Vision焊缝探伤仪
美国GE通用电气USM Vision焊缝探伤仪 美国GE通用电气USM Vision焊缝探伤仪
  • 美国GE通用电气USM Vision焊缝探伤仪

  • 产品编号 : USM Vision
  • USM Vision提供了一套优化的解决方案,它把超声波先进技术应用到管道焊 缝检测,用于替代射线检测,消除了胶片射线检测技术的限制。该方案将检 测工作分成多个模块,根据每个模块对人员技术水平的要求,安排不同的技 术人员。USM Vision将国际规范和标准融于一体,使超声相控阵和TOFD技术的应用更加简单。
  • 询价

产品描述


美国GE通用电气USM Vision焊缝探伤仪

-----让 焊 缝 检 测 流 程 更 合 理 , 确 保 高 效






USM Vision—高效、简单的焊缝检测方案

USM Vision提供了一套优化的解决方案,它把超声波先进技术应用到管道焊 缝检测,用于替代射线检测,消除了胶片射线检测技术的限制。该方案将检 测工作分成多个模块,根据每个模块对人员技术水平的要求,安排不同的技 术人员。高级技术人员主要用于确认检测计划和分析检测结果,而普通的一级或二级操作人员用于现场检测和创建检测计划。通过该方案,能够尽可能发挥各级技术人员的价值,降低人员使用成本。所有的这些在不损失检测 精度和可靠性的前提下实现生产力的大幅度提高。

传统的胶片射线技术在很长的一段时间因为其提供可靠,易于理解且可以存 档的检测结果而倍受青睐。然而,胶片射线技术伴随着一些不可避免的限 制,比如安全方面的考虑、化学品储存、废弃物处理、胶片冲洗时间较长以 及胶片存档。超声检测技术不受上述任何一个约束限制,尤其是新的超声相控阵和TOFD 技术,不仅没有以上限制,而且能够提供更加可靠、可以存档的检测结果。 USMVision将先进的超声相控阵与TOFD技术完美结合在一起,可替代管道环 焊缝射线检测。



特征

传统通道,TOFD,16/64 或者16/128 相控阵,实时校正的扇形图像,存储所有A扫描
通过两个轨迹球方便控制
对于未经培训的操作员而言同样易于使用
26.5cm(10.4寸) 1024×768高分辨率的彩色触摸屏
重量仅为4千克(8.8磅)
支持电池热插拔更换以满足操作要求
坚固耐用,橡胶机架,IP54
现代个人电脑接口,包括通用USB接口,以太网,无线连接
USM Vision可以操作IPC和分析软件

运输箱

用于指定管道范围和检测规范相关的探头和楔块
数据分析和生成报告的软件Rhythm Review 4.2, 兼容Windows7(32-64), 数据格式为 工业标准通信DICONDE格式

可选择存档、共享和高级报告功能等Rhythm功能模块

USM Vision尤其适用于直径73mm(2.875”)至1219mm(48”), 厚度 6mm(1/4”) 至50mm(2”)的碳钢

及不锈钢 管道环焊缝检测





为什么该检测方案是你的理想选择?

USM Vision的明显优势在于:没有射线辐射影响其它部门工 作,提高工效,满足紧迫工期要求的同时,将检测预算优化。降低由于工期紧迫所带来的压力:由于USM Vision是一个超 声焊缝检测方案,不同于传统射线检测技术,不需要花费长时间 胶片布置及胶片冲洗时间,由于检测结果的评估速度加快,可以 现场得出检测结论。这样确保了检测效率的显着提高。除此之 外,由于没有伴生的辐射危害,当进行检测的时候没有必要停止 焊接操作,消除了工作环境限制,从而节省了时间和成本。


1、检测要求简化:由于可以很方便将检测设备移动到指定位置,避免了传统射线检测中要求将待检部件搬运至指定的区域进行检 测。检测的灵活性也得到很大提高。

2、降低运营成本:由于无需胶片和化学药品,以及USMVision高效简单的解决方案使你获取更多经济收益,降低检测成本。

3、更方便的团队协作工作:和要求对直接检测区域进行屏蔽的射 线检测不同,其他的施工任务,比如焊接和修复可以在使用USMVision进行超声检测的同时进行。

4、可靠的,与规范兼容的检测数据:所有准确且可靠的检测数 据与普遍认可的世界规范与标准兼容。

5、可以存档和共享的检测数据:USM Vision生成的检测数据通过 使用工业标准DICONDE协议的Rhythm软件平台而获得、复查、共 享和记录。

6、业务遍及全球:USM Vision享受GE全球网络的支持,即对您进 行焊缝检测操作的支持与援助随处可得。




应用领域
USM Vision将国际规范和标准融于一体,

使超声相控阵和TOFD技术的应用更加简单。
优化检测技术人员配置
提高生产效率
减少目前焊缝射线检测的限制
减少超声焊缝检测的复杂度


物理格:
顶长:367mm(14.44)
底长:310mm(12.2)
宽:250mm(9.84)

高:60至100mm不等(2.36” 到3.93)

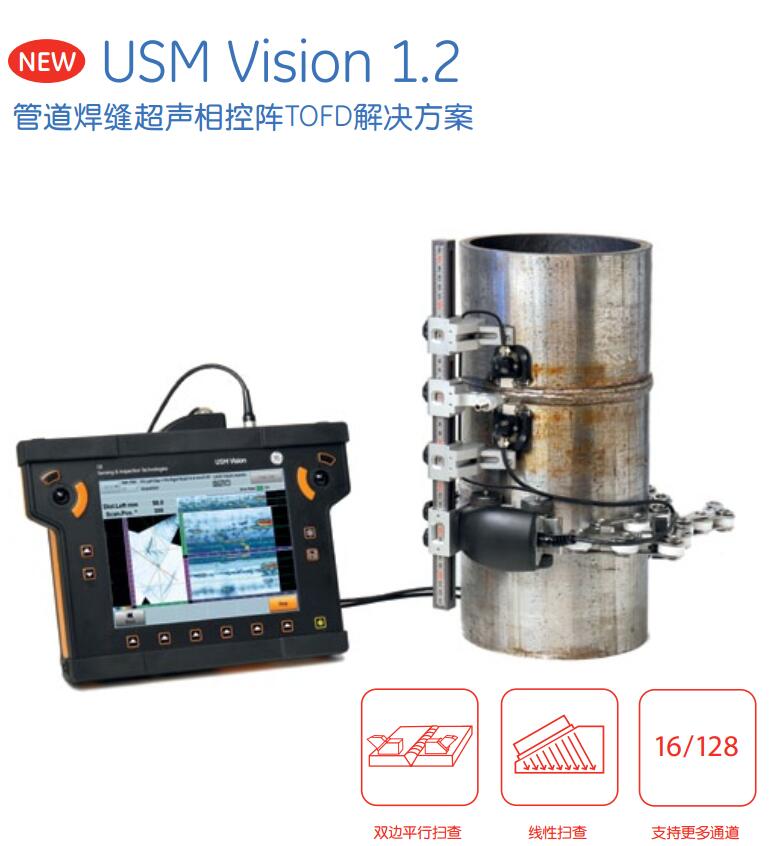

USM Vision管道环焊缝全新检测方案
USM Vision提供了一种完整的焊缝检测方案,包括:

用于创建检测方案及自动生成UT设置的IPC软件。

用户可以将自己的检测规范融于检测方案中,

自动生成检测计划文件。

一个带编码器的手动TOFD和相控阵扫查器包括:

带磁轮手持式固定架

可用于各种管径的固定链条
带有探头位置和中线位置指示的固定架,

TOFD和相控阵探头楔块固定器





GE检测控制技术
GE检测控制技术业务是一个行业领先创新者,业务涉及传感测量, 无损检测技术,状 态监测,与自动化优化控制领域, 帮客户实现精确、高效和安全。旗下产品广泛应用 于航空航天、石油天然气、电力、运输、医疗等行业。它在25个国家拥有超过40家企 业,隶属于GE能源集团,为客户提供更环保,更智能,更高效的解决方案。
