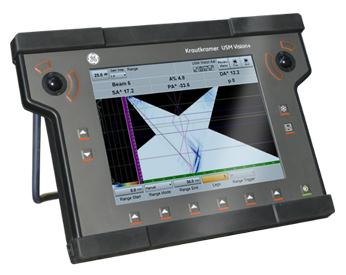

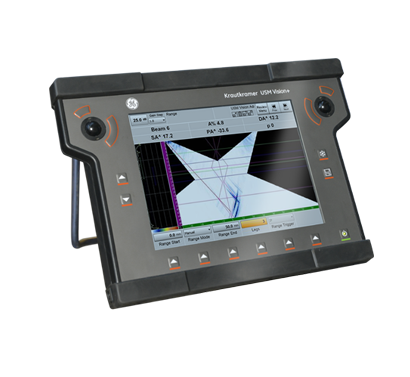

美国GE通用电气 USM Vision+相控阵探伤仪​
美国GE通用电气 USM Vision+相控阵探伤仪​ 美国GE通用电气 USM Vision+相控阵探伤仪​ 美国GE通用电气 USM Vision+相控阵探伤仪​
  • 美国GE通用电气 USM Vision+相控阵探伤仪​

  • 产品编号 : USM Vision+
  • USM Vision+便携式相控阵超声探伤仪,具有高质量的图像,高级相控阵性能,操作简单易上手,广泛应用于焊接,锻件,复合材料或腐蚀检查。​USM Vision+相控阵探伤仪将相控阵与传统超声波测试(UT)组合到一起,以便实现测试结果成像和编码数据记录器,该系统在16/128配置中工作
  • 询价

产品描述



USM Vision+便携式相控阵超声探伤仪,具有高质量的图像,高级相控阵性能,操作简单易上手,广泛应用于焊接,锻件,复合材料或腐蚀检查。USM Vision+相控阵探伤仪将相控阵与传统超声波测试(UT)组合到一起,以便实现测试结果成像和编码数据记录器,该系统在16/128配置中工作;也就是说,它提供16个物理通道,其中,在多路模式下可驱动*多具有128个元件的探头,既是选择多个组(*多12个),直观的菜单和布局也可以简化操作。可以同时使用多达12个组或孔,用于耦合控制支持标准检查,或者用于例如厚壁应用。




特点一览:

高性能配置符合全球检测规范和标准,用于各种应用。高分辨率屏显示数据。
使用仪器的硬盘驱动器或连接的USB闪存驱动器上的板载jpg功能创建即时报告。
适应各种恶劣的各种环境,0°C至+ 45°C的工作温度范围。

带有一个集成的手写笔支持需要手套的检查。
它的重量只有4.5公斤(9.9磅),包括电池,使它成为一个真正的便携式仪器,同时还防尘防潮。

简单,直观的操作和用户界面,有两个轨迹球用于快速访问和轻松指向,

以及专用的功能按钮,适合现场设置校准。

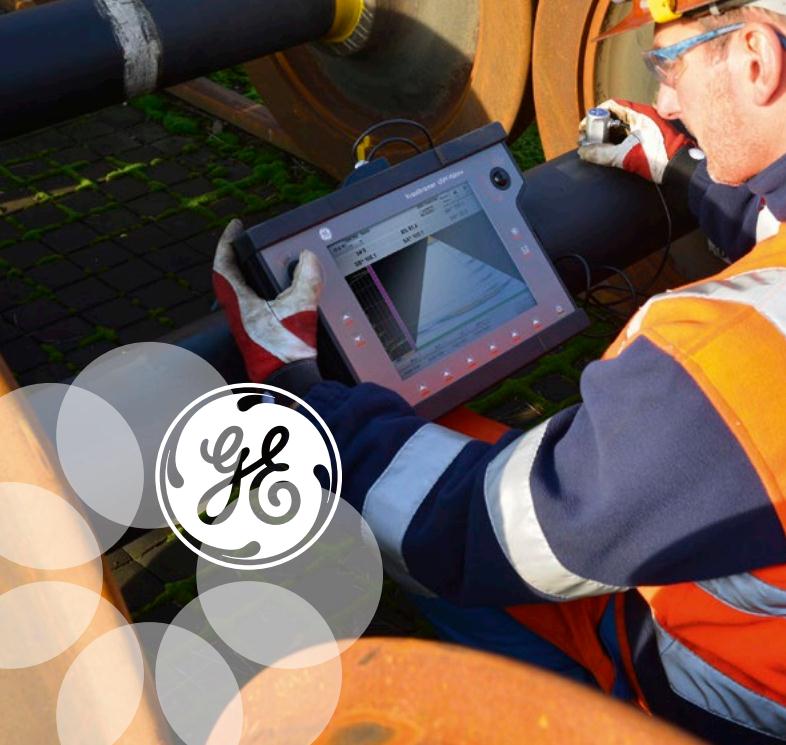

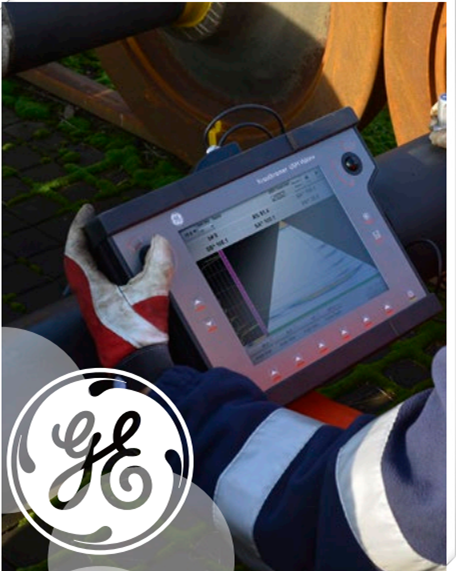

来自GE测量与控制业务的新型Krautkramer USM Vision +是一种高性能超声波探伤仪,可以方便地在常规和相控阵模式下操作。 通过快速,直观地访问所有相关的超声波参数,新的探伤仪允许超声波检测器处理从焊接检测到腐蚀监测的广泛应用,同时保持从校准到检测后数据处理的整个过程的控制。,USM Vision提供了管道焊缝检测优化解决方案,操作简单,符合各种检测标准要求,并消除了由于使用传统射线检测所带来的各种限制。Krautkramer USM Vision +具有现场验证的USM系列的熟悉,直观的用户界面,两个轨迹球操作指点设备和专用功能按钮。它能够在0至45°C的温度下工作,并具有坚固的橡胶外壳,防护等级为IP 54,适用于恶劣的操作环境。由于其热插拔电池和重量只有4 kg(8.8 lbs),它是理想的现场扩展操作管道环焊缝超声检测全新解决方案,操作简单,人为影响因素少,是替代射线检测的理想方案。


高性能

Krautkramer USM Vision +提供了高性能,多功能性和直观操作的特别组合。

高性能在您的指尖,您可以在相控阵列以及常规模式中使用USM Vision +。

它的16/128配置允许,USM Vision +用于各种应用,同时符合全球检验规范和标准。

直观的用户界面使您可以通过简短的学习曲线完全控制检测,全数字放大为离线DB设置提供完整的动态范围。

您可以使用仪器的硬盘驱动器或连接的USB闪存驱动器上的板载jpg功能创建即时报告。

可选多模式Rhythm软件平台通过行业标准DICONDE标记系统采集,

审查和存档您的数据以进行广泛和定制的报告,后处理和大小调整。



应用领域
新的探伤仪可用于任何焊接配置,圆周或纵向,并与广泛的运动编码器兼容。其相控阵16-128配置确保符合所有接受的检验代码,同时提供快速,全面的扫描,以满足广泛的检验标准。它可用于平行扫描,允许检查员在一次扫描中扫描焊缝的两侧,并且相控阵换能器元件可以分组以提供同时的后壁监测或允许检查复杂的部件和结构,包括坯段,锻件和铸件。


焊接检查

Krautkramer USM Vision +几乎可以检测任何焊接类型,包括V,X,J和K,圆周和纵向焊接,满足广泛的检验代码。

USM Vision +可以设置为执行并行,双路以及线性扫描。视图格式范围涵盖A,B,C,D,E和S扫描,可根据需要进行选择。

图形焊缝叠加支持对工件的更简单的几何解释。



锻造和铸件检查

您可以使用Krautkramer USM Vision +检查锻件和铸件,以确定夹杂物,炉渣和其他缺陷,并确定其尺寸。



腐蚀检查

结合GE的系列DM相控阵探头,Krautkramer USM Vision +是理想的

工具可靠的腐蚀测绘和监测。与传统的厚度计和探伤检测相比,它提供了更高的检测腐蚀坑的可能性,并保证更快,更可靠的扫描。



锅炉管检查

Krautkramer USM Vision +补充了一系列薄型扫描仪,包括AIR PALM扫描仪。这为您提供了行业验证和全面的解决方案,

用于检查各种锅炉管的腐蚀,点蚀等。



复合材料检查

借助诸如接口回波触发器等功能,您可以使用Krautkramer USM Vision +和一系列用于检查复合材料的探头,

包括用于风力叶片检查的RotoArray解决方案。


规格特征
尺寸与重量, WxHxD 367x250x100mm 14.4x9.8x3.9英寸,4.6公斤10.1磅,一个电池

显示屏,尺寸10.4英寸 显示分辨率, 1024 x 768像素(带LED背光的TFT)

电源,输入电压100 - 240 VAC、输出电压15 VDC *大功耗 ,45 W

电池工作时间, 3小时(热插拔可能) 电池数量 ,2  锂离子

温度:工作温度范围,  0至45°C 32至113°F(实际工作温度范围取决于环境条件。 可根据要求提供扩展温度型号。) 存储温度范围 ,-20至-70°C -4至-94°F

脉冲重复频率(PRF)取决于设置,为0.015至10 kHz

防护等级  ,IP 54
可用的测量单位  mm,inch

输入/输出连接器: 相控阵探头Tyco 传统探头Lemo00同轴和三轴

接口I / O Lemo 2B 14引脚编码器(正交,5 V),SAP; s。 手册VGA Lemo 0 9针 以太网RJ 45 1 Gb / s USB 2.0 3 VDC类型A 电源连接器Lemo 0S 4针
