日本奥林巴斯 Olympus​ EPOCH 1000探伤仪
日本奥林巴斯 Olympus​ EPOCH 1000探伤仪 日本奥林巴斯 Olympus​ EPOCH 1000探伤仪 日本奥林巴斯 Olympus​ EPOCH 1000探伤仪
  • 日本奥林巴斯 Olympus​ EPOCH 1000探伤仪

  • 产品编号 : EPOCH 1000

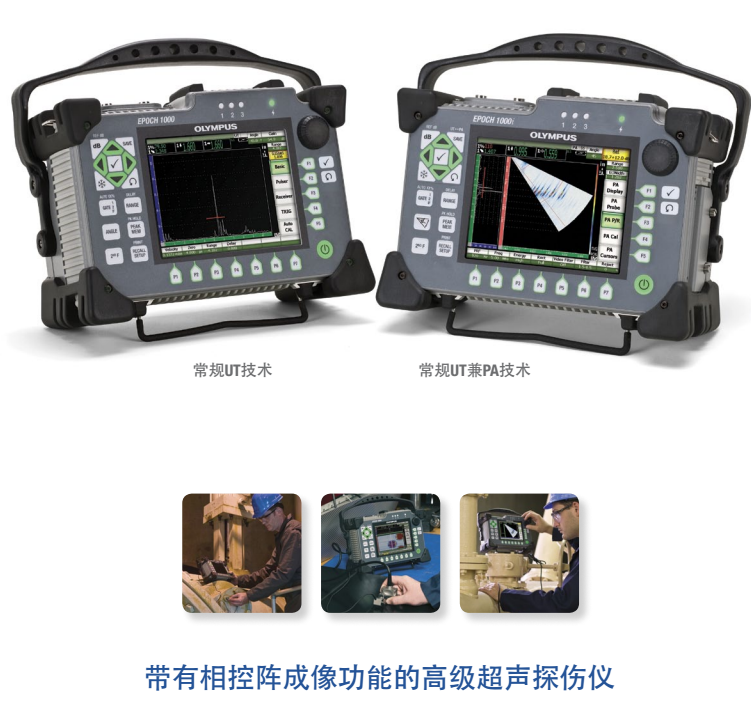

  • EPOCH 1000系列数字式超声探伤仪将常规便携式探伤仪的高级性能和相控阵成像能力结合在一起。EPOCH 1000、1000 iR及1000 i仪器的新型机身结构横宽竖窄,配有全VGA显示屏和用于参数调节的飞梭旋钮和浏览箭头键区,且完全符合EN12668-1标准。EPOCH 1000系列的高级常规超声性能在EPOCH 1000 i中得到了加强,因为这款仪器内置有相控阵成像功能。
  • 询价

产品描述



日本奥林巴斯 Olympus EPOCH 1000探伤仪------将常规探伤仪高级性能和相控阵成像能力结合,EPOCH 1000是一款高级常规超声探伤仪,可在授权的奥林巴斯服务中心为其升级,使其具有相控阵成像功能。其主要性能如下:符合EN12668-1标准,37个数字式接收器滤波器选项,6 kHz脉冲重复频率的高速扫查。

了解其新添功能

EPOCH 1000系列数字式超声探伤仪将常规便携式探伤仪的高级性能和相控阵成像能力结合在一起。EPOCH 1000、1000 iR及1000 i仪器的新型机身结构横宽竖窄,配有全VGA显示屏和用于参数调节的飞梭旋钮和浏览箭头键区,且完全符合EN12668-1标准。EPOCH 1000系列的高级常规超声性能在EPOCH 1000 i中得到了加强,因为这款仪器内置有相控阵成像功能。




相控阵成像功能套装与高级常规超声

EPOCH 1000i仪器为一款具有强大的常规超声和相控阵缺陷探测能力的坚固耐用的便携式仪器。这款仪器使用单一设置显示多种不同角度(聚焦法则)的A扫描,从而省去了对多个探头和楔块的需要。这个特性不仅提高了发现缺陷的机率,而且改善了缺陷区域的显示效果,进而提高了缺陷检测的效率。这款仪器不仅具备与EPOCH 1000一样的优异可靠的常规检测性能,还因使用相控阵技术增添了新的优势特性。EPOCH 1000i可根据常规标准进行符合规范的检测,其对相控阵技术的运用提高了检测的精确性和效率。EPOCH 1000i仪器的标准配置为16:16,可通过软件升级到16:64的配置。EPOCH 1000i还包括很多有助于缺陷检测的定量功能。仪器的标准配置还包括用于缺陷定量的A扫描和S扫描的参考光标和定量光标。


主要特性
配有相控阵成像套装功能
符合EN12668-1标准
37个数字式接收器滤波器选项
6 kHz脉冲重复频率,用于高速扫查
编码或时基C扫描选项
自动相控阵探头识别功能
为所有聚焦法则完成直观的楔块延迟和灵敏度校准
可编程模拟/报警输出

设计符合IP66环境评级标准

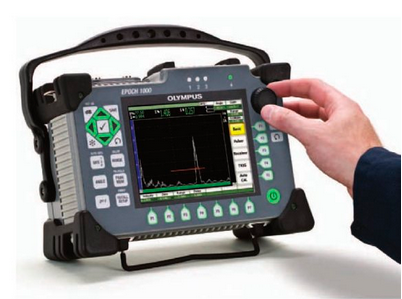

横宽竖窄的机身设计,装有可对参数进行调整的浏览键区和旋转飞梭
数字式高动态范围接收器
阳光下可读的全VGA显示屏
ClearWave视觉增强软件包,用于对常规A扫描进行解读
SureView显示功能
参考光标和测量光标
标准动态DAC/TVG
标准机载DGS/AVG



主要物理特性

宽屏、全VGA(640 × 480)分辨率、彩色、透反显示,在幽暗或明亮的光线条件下,都可使用户观察到清晰的屏幕图像。

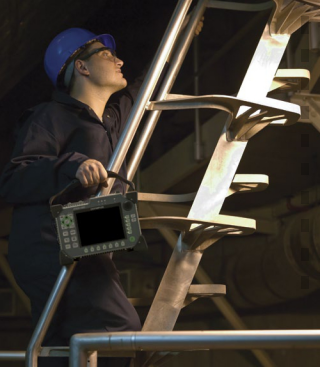

结实的橡胶把手,便于携带。
安装在仪器上的D型环坚固耐用,便于将仪器吊挂在胸前使用。
前、后支架便于将仪器放置于桌面上观看,或者将其倾斜较大角度观看。
USB客户端口和主机端口,用于与PC机通讯、直接打印,以及与其它外围设备通信。
VGA输出,用于讲座、培训、远程仪器监控。

可编程模拟输出、报警输出及RS-232通信。

准内置可充电锂离子电池。

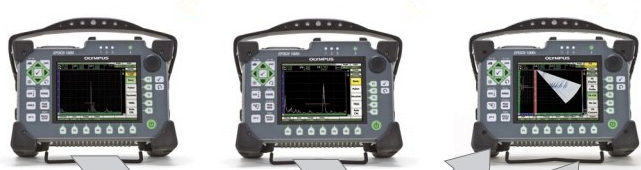

高级常规超声探伤仪,可升级为利用相控阵技术的仪器
EPOCH 1000、EPOCH 1000iR以及EPOCH 1000i仪器具有高级常规超声探伤能力,普通检测人员和高级检测人员都可使用。这些便携式仪器还可与小型系统配套使用,进行高速扫查以及单一通道成像操作。仪器的标准配置具有多种高级功能,如:在精确高速扫查应用中,*大脉冲重复频率(PRF)可达6 kHz,并带单发功能;使用PerfectSquare技术的可调方波脉冲发生器,以及可获得良好信噪比澄清度的综合数字式滤波器设置。


主要行业和应
附件
一般焊缝检测
裂纹探测与定量
电力生产行业中的检测
AWS D1.1/D1.5焊缝检测
铸件和锻件的缺陷检测
DGS/AVG缺陷定量
在线检测
复合材料的分层和缺陷检测
航空航天工业制造和维护中的检测

汽车和运输工业中的检测



EPOCH 1000系列仪器带有很多可选附件。使用这些附件有助于充分利用仪器的各种功能。
EPXT-C-VGA-6(U8779019):VGA输出线缆
EP4P/C-USB-6(U8840084):USB客户端线缆
EP1000-C-RS232-6(U8779197): RS-232通信线缆
EP1000-C-26OUT-6(U8779018):硬件I/O线缆(报警输出触发)
EP1000-C-9OUT-6(U8779017):硬件I/O线缆(模拟输出)
EP4/CH(U8140055):胸挂带
EPXT-EC-X:外置电池充电器
EPXT-BAT-L(U8760021):额外电池(锂离子)
EP1000-TC-S(U8764078):小运输箱
EP1000-TC-L(U864079):大运输箱



技术规格

外型尺寸(宽 x x 厚)

252 mm x 177 mm x 107 mm

重量

3.67公斤,包括锂离子电池。

键区

英文、国际符号、日语、中文

语言

英语、西班牙语、法语、德语、日语、汉语、俄语、意大利语、波兰语

探头接口

BNC接口,或No. 1 LEMO接口

数据存储

机载多达10,000个带波形的ID编码,标准4 GB闪存卡(可插拔)

电池类型

单个锂离子电池,可充电,标准型

电池工作时间

8小时(常规UT模式);7小时(相控阵模式)

电源要求

AC主电源:100 VAC120 VAC200 VAC240 VAC50 Hz60 Hz

待机状态

待机时间在15分钟到120分钟之间可调,可节省50 %的电池耗电量。

显示器类型

VGA640 x 480像素)透反彩色LCD显示,更新速率为60 Hz

显示屏尺寸(宽 x 高,对角线)

132.5 mm x 99.4 mm165.1 mm


订购信息:

除了B扫描软件和下面所列的编码器线缆,还需要一个小车形编码器和探头线缆。

工件编号 订货编号 说明
EP1000-BSCAN U8140154 用于EPOCH 1000的B扫描软件选项
EP1000-ENC-CBL-10 U8140156 EP1000 B扫描编码器线缆,10英尺
EP1000-ENC-CBL-25 U8140157 EP1000 B扫描编码器线缆,25英尺
EP1000-ENC-CBL-50 U8140158 EP1000 B扫描编码器线缆,50英尺
EP1000-ENC-CBL-100 U8140159 EP1000 B扫描编码器线缆,100英尺
EP1000-BSCAN-KIT-10 U8140160 用于EP1000的B扫描套装(B扫描软件、小车形编码器、10英尺编码器线缆)
EP1000-BSCAN-KIT-25 U8140161 用于EP1000的B扫描套装(B扫描软件、小车形编码器、25英尺编码器线缆)
EP1000-BSCAN-KIT-50 U8140162 用于EP1000的B扫描套装(B扫描软件、小车形编码器、50英尺编码器线缆)
EP1000-BSCAN-KIT-100 U8140163 用于EP1000的B扫描套装(B扫描软件、小车形编码器、100英尺编码器线缆)
