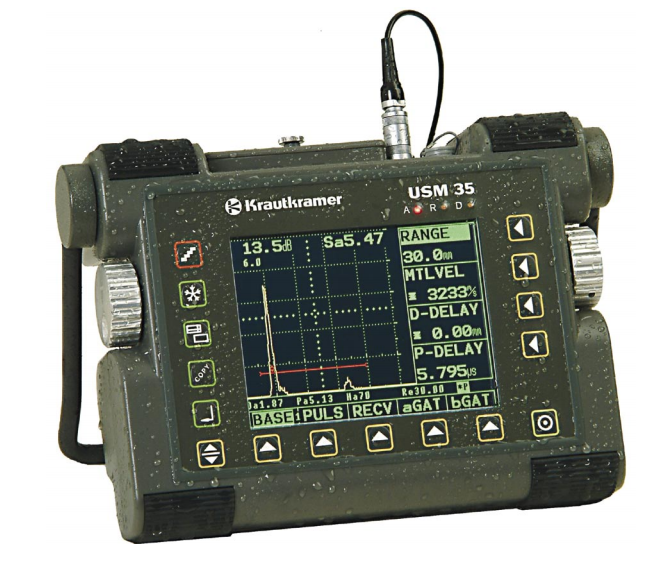

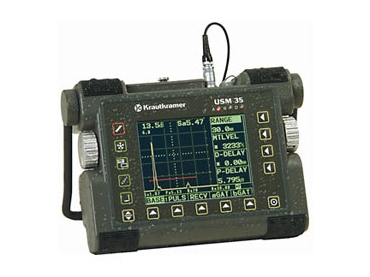

美国GE通用电气USM35X超声波探伤仪​
美国GE通用电气USM35X超声波探伤仪​ 美国GE通用电气USM35X超声波探伤仪​ 美国GE通用电气USM35X超声波探伤仪​
  • 美国GE通用电气USM35X超声波探伤仪​

  • 产品编号 : USM35X
  • USM35X超声波探伤仪是USM35的升级产品,采用IP66的防护等级,同时保留了USM系列的优点:如通过两个旋钮的操作方式。其他功能被放在明显的位置,操作时既快又准确。 其中USM35XDAC包括DAC曲线,USM35XS包括DAC和DGS曲线。新款USM 35X便携式超声探伤仪符合IP66防护标准,能够彻底隔绝灰尘进入,达到高压喷射水防护级别。内含符合日本焊接检测标准的新软件 符合IP66防护标准能在恶劣工业环境下工作。
  • 询价

产品描述


USM35X超声波探伤仪是USM35的升级产品,采用IP66的防护等级,同时保留了USM系列的优点:如通过两个旋钮的操作方式。其他功能被放在明显的位置,操作时既快又准确。 其中USM35XDAC包括DAC曲线,USM35XS包括DAC和DGS曲线。新款USM 35X便携式超声探伤仪符合IP66防护标准,能够彻底隔绝灰尘进入,达到高压喷射水防护级别。内含符合日本焊接检测标准的新软件 符合IP66防护标准能在恶劣工业环境下工作。


三种型号:

USM 35X标准型,用于一般的超声检测

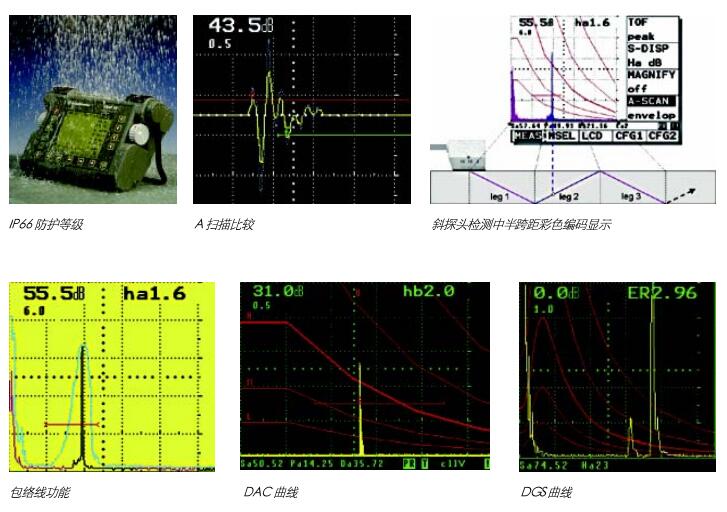

USM 35X DAC有多种DAC曲线和时间校正增益(TCG)从而能够按照几乎所有的国际检验规程进行面向现场的回波幅度评估

USM 35X S除了多种DAC曲线和TCG之外还有DGS评估模式,对所有窄单元探头都存储偶尔DGS曲线;

既可以按超过DAC曲线的DB值也可按当量反射体大小(ERS)来进行幅度评估。


主要特点

高刷新频率高亮度彩色LCD显示充电电池能持续使用14小时、容许操作温度范围0 C 到 50 C

用于单元件或双元件(T / R)探头的可选DGS模块,包括一些预设GE的单探头或双探头。 其他探头可以由用户配置

trueDGS®角束传感器和软件,可显着提高EN 583-2的尺寸测量能力

该机还使用了DAC 曲线进行瓷柱探伤时的回波评价,通过DAC 曲线可迅速对绝缘子的优劣做出判定







其他优点

我们还从电脑工业的电池概念中进行了创新,令您的日常工作更加轻松:充电式锂电池组让您可以将检测持续至少14小时。充电可以在仪器内部轻松进行,您只需将电池充电器接上USM35X过夜即可。在无交流电源的情况下,如电池耗尽,您也可以使用6节普通C(二号)电池。

USM 35X探伤仪适用于各种类型测量检测:

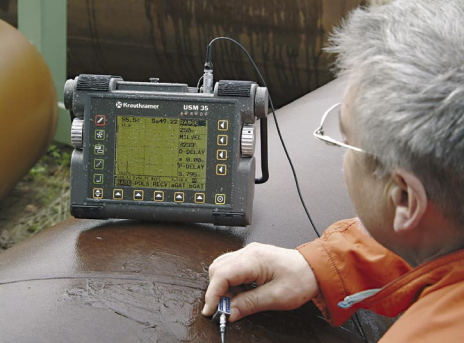

电力和石化行业的焊缝检测

缺陷位置显示所有声程水平距离、深度位置和跨距编号等 Sa57.64 Pa49.91 Da21.16 LA2 完善的DAC模式、功能强大更适合大锻件和粗晶材料

等现场探伤。



汽车行业的精准厚度测量

你可以根据每一个回波信号的波峰值精准地测量声程差,分辨率高达0.01mm。在测量过程中,触发门自动定位于第一次回波,

保证测量数据的正确显示。



电力和石化行业的腐蚀壁厚测量

采用双晶探头检测受腐蚀工件的壁厚,可以同时察看读数和A扫描显示,很大增强了检测可靠性。在高温的表面可以使用自动冻结功能,

探头接触时间大大减少。这种*小值摄取模式可以在一段连续扫描结束后提供足够的测量数据。



电力和航空行业中锻压件的检测
检测细小晶粒工件和大型工件时,可以自动优化设置脉冲重复频率,以消除幻影波形。可检测大于等于0.3mm反射体大小的缺陷。


航空和汽车行业中特种材料的检测

采用可降至250kHz的低频探头可穿透高衰减材料和复合材料。我们的组合探头配上USM35探伤仪后,对声散射材料(玻璃、碳纤维增强塑料、

复合材料或者合金)进行检测时,性噪比有较大提高。



技术参数

校准范围

*小:0-0.5mm+10%()0-0.02”+10%()

*大:0-9999mm+10%()0-390”+10%(),

声速

1000-15000m/s,40-600inch/ms,1m/s0.1inch/ms步进和固定程序的数值进行变化。

显示延迟

-101000mm-0.340”340μs

探头延迟

0-200μs

脉冲强度

220pF,1nF

阻尼

50ohms,500ohms(TR模式下为1000ohms)

脉动重复频率

4-1000Hz10步变量

频率范围(-3dB

0.21MHz/0.54MHz/0.88MHz/220MHz

增益

0110dB,按不同步进

增益步长

0.5/1/2/6/12dB(或用户可调整),步骤0被锁定。

增益微调

4dB40步持续变量

检波方式

全波,负和正半波,RF模式

抑制

线性,0-80%屏幕高度;1%步进速度

测量精度

99.99mm范围内的精度为0.01mm/100至于999.9mm范围内的精度为0.1mm/

超过1000mm的精度为1mm9.999”范围内的精度为0.001”/超过10”的精度为0.01”

在冻结的A扫描中的评估

0.5%的校准范围设置

显示尺寸/精度

116mmx87mm,4.6“x3.4“(x)320x240像素

输入/输出

8Lemo-1接口(触发器输出、闸门报警、测试数据发布)

RS232接口

9DSUB,双向,300-57600波特。可以提供USB连接线将USM35X接入无RS323接口的电脑。

A扫描尺寸/精度

116mmx80mm,4.6“x3.2“320x220像素(变焦)

VGA输出

10Lemo-1接口,用于外接显示屏或视屏。

探头连接

2xLemo1BNC

打印机驱动程序

HPDeskJet,HPLaserJet,HPDJ1200(DeskJet)HPLJ1012(LaserJet),EPSONFX/LX,SEIKODPU

测量单位

毫米,英寸

电源组/电池充电器操作

通过一个外接电源进行(85265VAC),操作电压:6-12VDC,电流消耗:根据设置而定,*大9W

运行温度

0-60°C30-140°F(特殊要求可达-10°C14°F

储存温度

-20-60°C4-140°F

重量

2.2kg4.9lbs,含电池重量

尺寸

177mmx255mmx100mm,7.0“x10“x3.9“(xx)

环境要求

防护等级:IP66根据DINIEC68的防震条件:6ms60g,每次定位3次震动,根据DINIEC68的防振条件:0-150Hz2g,每次定位20个循环
