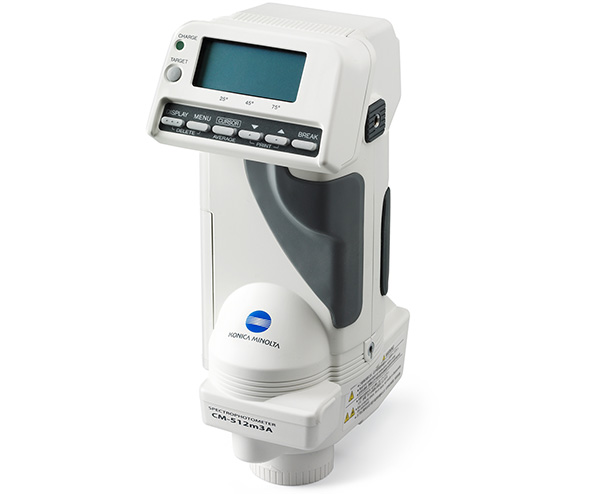

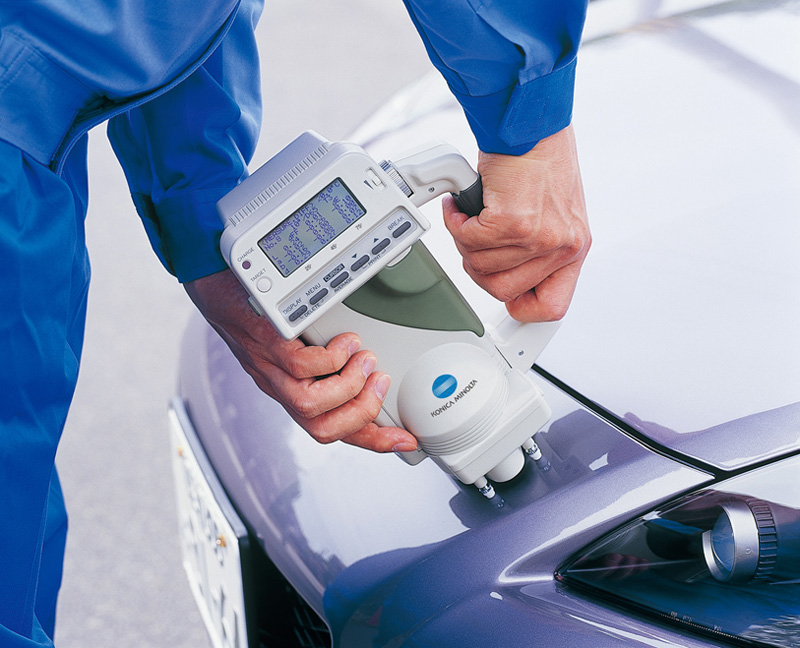

多角度分光测色计,适用于那些由于照明角度不同,颜色也会随之变化的表面,如汽车外壳涂装的金属漆/珠光漆或者汽车内部装饰织物等。专门为金属涂料设计的多角度分光测色计。CM-512m3A是原产品CM-512m3的升级版,产品新增了中文操作界面,更方便中国用户使用。CM-512m3A是一款专门为金属涂料设计的多角度分光测色计。它采用特别的0°受光和25°、45°、75°照明方式。该特别的光学系统是完全对称的,不会产生以前多角度仪器常见的定向误差。另外,这种照明方式即使在测量曲面时也能得到精确的测量结果。让您能够轻松测量汽车镜体或车门把手等难以取样的物体。本仪器不含活动部件,因此坚固耐用。本仪器会在每次测量时记录样品的温度数据,以便分析热色效应。其还有一项实用功能,即通过红外线将数据传输至外部计算机,让您再无连线之忧。
主要特征:
多角度,可一次同时测量3个角度(25°、45°、75°)。
可获得与目视紧密相关的评价结果。
色差临界判别功能,可一目了然地判别出所测颜色是否在规定范围内。可简单有效地实施质量检查。
可保存440条数据,一共可保存440条色差基准数据和测定数据。
主要用途:金属的色彩检测管理
色度显示、演算功能 |
平均测量功能 |
色彩值:L*a*b*、L*C*h
色差:ΔL*a*b*、ΔL*C*H*、ΔE*ab、CMC(l:c)、ΔE00(CIE DE2000)
标准观察条件:2°/10°
标准光源:A、C、D50、D65、F2、F6、F7、F8、F10、F11、F12 |
CM-512m3A支持自动平均测量和手动平均测量。

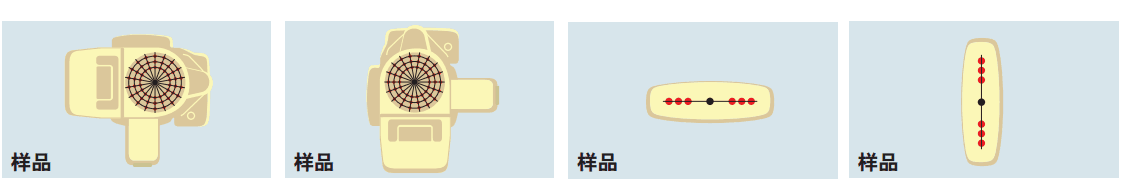

对前者,通过进行相同样品位置设置的多次测量来提高精确度; 对于后者,进行不同样品位置的测量来有效地确定整体平均数据。 另外,异常值删除功能还可在开始计算之前删除与平均值差异*大的两次测量数据。 |
多角度颜色测量方法,与人眼视觉评估相似 |
由于金属漆和珍珠漆的颜色会随着照 明和观察的角度变化而变化,人眼视 觉评估这些样品的颜色的时候, 一般 都会选取几个角度。以同样的方式, CM-512m3A对样品实现三个角度 (25°,45°和75°)的照明, 再测量相 应的反射光。因此,CM-512m3A是评 估金属漆和珍珠漆的理想工具。 |

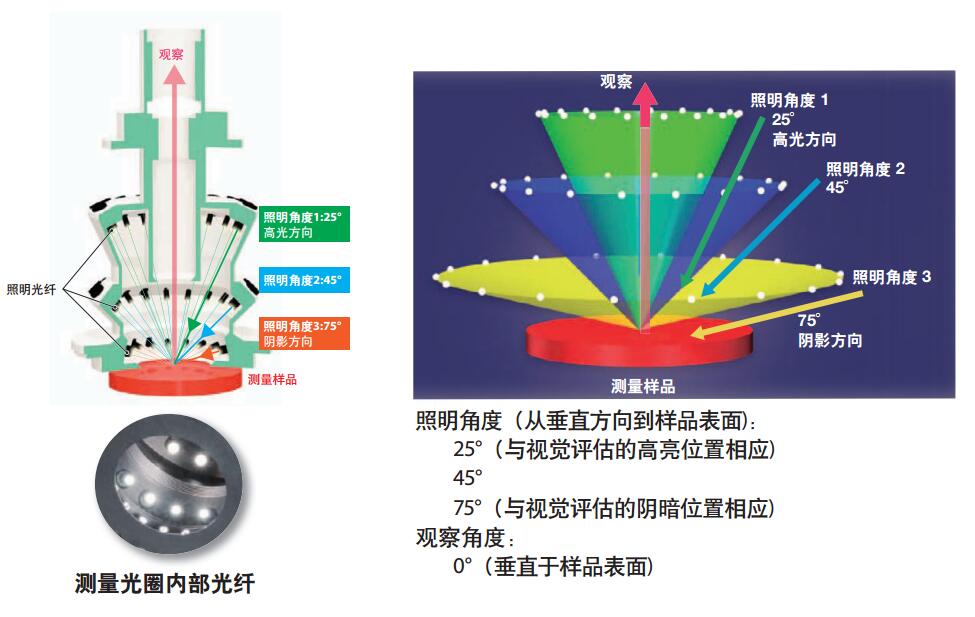

环形照明系统把随机影响降到*低 三个角度的照明都是通过环形排列的18根光纤提供的。这个照明系统以样品表面的法线为中心形成25°,45°和75°的锥 形,从而把仪器测量时由于方向旋转偏差造成的影响降低,而单向照明很大程度上会受到方向旋转偏差的影响。
|
技术规格 |
|
照明/受光系统 |
三角度环型照明/单角度垂直接收
照明:25°、45°、75°
受光:0°
|
---|---|
传感器 | 硅光二极管阵列 |
测量波长范围 | 400nm~700nm |
测量波长间隔 | 20nm |
反射率测量范围 | 25°:0~300%,45°及75°:0~200%分辨率:0.01% |
照明光源 | 脉冲氙灯×3 |
*小测量间隔 | 3秒(23°C时测量白色校正板) |
测量/照明口径 | Φ12mm/Φ20mm |
重复性 |
白板校正后,以10秒间隔测量白色校正板30次
光谱反射率:标准偏差0.3%以内
色度值:标准偏差∆E*ab0.05以内
|
语言模式 | 简体中文、英语 |
标准观察者 | 2°视角、10°视角 |
观察光源 | A、C、D50、D65、F2、F6、F7、F8、F10、F11、F12 |
显示内容 |
色度值:L*a*b*、L*C*h
色差值:Δ(L*a*b*)、Δ(L*C*h*)、ΔE*ab
CMC (l:c)、ΔE00 (CIE 2000)
其他:FF值、折线图
|
内存 | 440组(全部标准及样品数据) |
端口 | RS-232C |
电源 | 4节AA碱性或镍氢电池、交流适配器 |
操作温湿度范围 | 0°C~40°C,相对湿度85%以下(35°C),无凝露 |
储存温湿度范围 | -20~45°C,相对湿度85%以下(35°C),无凝露 |
尺寸(长×宽×高) | 164 × 115 × 257mm |
重量 | 约1.4Kg(不包括电池) |
标准配件 |
白色校正板CM-A138
外箱CM-A64
手带CM-A137
手柄CM-A43
RS-232C连接线IF-A12
电源适配器AC-A308
5号电池×4
用户校准软件CM-S20w
|
可选配件 |
零位校正盒CM-A32,
附属按键CM-A23,RS-232C连接线IF-A13,
色彩管理软件CM-S100w
|
|
