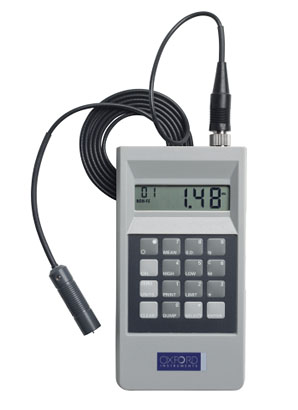

英国牛津Oxford​  CMI511孔铜测厚仪​
英国牛津Oxford​  CMI511孔铜测厚仪​
  • 英国牛津Oxford​ CMI511孔铜测厚仪​

  • 产品编号 : CMI511
  • CMI511是​一台带温度补偿功能的测量孔内镀铜厚度的测厚仪,CMI511 是手持的电池供电的测厚仪。这款测厚仪能于侵蚀工序前、后,测量孔内镀层厚度。独特的设计使 CMI511 测厚仪能够完全胜任对双层或多层电路板的测量,甚至可以穿透锡和锡 / 铅抗蚀层进行测量。CMI511 测厚仪的温度补偿特性使其适用于在电镀过程中进行厚度测量,从而降低废料、返工成本。
  • 询价

产品描述



CMI511是一台带温度补偿功能的测量孔内镀铜厚度的测厚仪,CMI511 是手持的电池供电的测厚仪。这款测厚仪能于侵蚀工序前、后,测量孔内镀层厚度。特别的设计使 CMI511 测厚仪能够完全胜任对双层或多层电路板的测量,甚至可以穿透锡和锡 / 铅抗蚀层进行测量。CMI511 测厚仪的温度补偿特性使其适用于在电镀过程中进行厚度测量,从而降低废料、返工成本。


产品特点:

※操作简单、易于使用

带温度补偿功能

在蚀刻工序之前或之后使用
对双层或多层电路板的测量
可以穿透锡和锡 / 铅抗蚀层进行测量
在pcb上测量热或冷的PTH铜
准确量化蚀刻前后的铜厚度

存储测量结果,统计,通过接口与PC连接

多层材料、工厂校准、电池操作



孔铜测厚仪的应用:测试蚀刻前后的孔内镀铜厚度

应用行业:PCB制造厂商及采购买家



测试*小孔直径

35 mils (899 μm)

测量厚度范围

0.08 – 4.0 mils (1 – 102 μm)

电涡流原理

遵守ASTM-E376-96标准的相关规定

准确度

±0.01 mil (0.25 μm) < 1 mil (25 μm)

精确度

1.2 mil30μm)时,达到1.0%(实验室情况下)

分辨率

0.01 mils (0.1μm)

校准方式

单点标准片校正

显示屏

高亮度液晶显示屏,1/2英吋高

单位

以按键切换公制(um)及英制(mils)单位选择

连接

 RS-232连接阜,用于将数据传输至计算机或打印机

统计

量测点数、平均值、标准差、*大值、*小值

存储

2000条读数

重量

9OZ(0.26Kg)含电池

尺寸

149*794*302 mm

电池持续时间

 9伏干电池-50小时9伏充电电池-10小时

打印机

任意竖式热感打印机

按键

密封膜,增强-16
