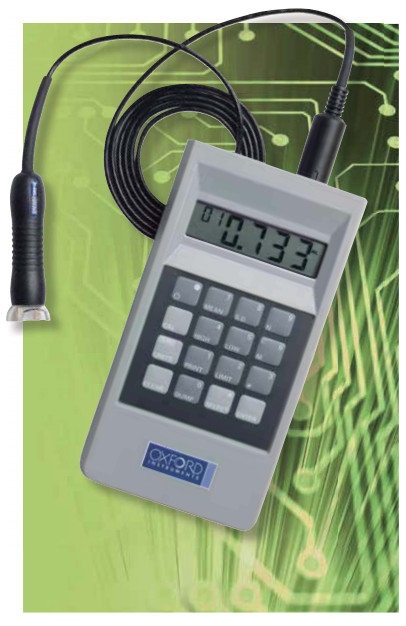

英国牛津Oxford​ CMI563面铜测厚仪​
英国牛津Oxford​ CMI563面铜测厚仪​ 英国牛津Oxford​ CMI563面铜测厚仪​
  • 英国牛津Oxford​ CMI563面铜测厚仪​

  • 产品编号 : CMI563
  • 牛津仪器CMI563表面铜厚测量仪专为测量刚性及柔性、单层、双层或多层印刷电路板上的表面铜箔厚度设计。CMI563采用微电阻测试技术,提供了精确测试表面铜铜厚(包括覆铜板、化学铜和电镀铜板) 的方法。由于采用了目前市场上先进的测试技术,无论绝缘板层多厚,印刷电路板背面铜层不会对精确可信的测量结果产生影响。
  • 询价

产品描述


牛津仪器CMI563表面铜厚测量仪专为测量刚性及柔性、单层、双层或多层印刷电路板上的表面铜箔厚度设计。CMI563采用微电阻测试技术,提供了精确测试表面铜铜厚(包括覆铜板、化学铜和电镀铜板) 的方法。由于采用了目前市场上先进的测试技术,无论绝缘板层多厚,印刷电路板背面铜层不会对精确可信的测量结果产生影响。

创新性的CM1563铜箔测厚仪配置探针可由用户自行更换的SRP-4探头。相对于整个探头的更换,更换探针更为方便和经济。CM1563可由用户选择所测试的铜箔类型,即化学铜或电镀铜; 甚至无需用户校准,即可测量线形铜箔度。NIST (美国国家标准和技术学会)认证的校验用标准片有不同厚度可供选择。高品质的CM1563更可享受优质的保修期服务和牛津仪器全球客户服务体系的全力支持。



微电阻测试技术

利用四根接触式探针在表面铜箔上产生电信号进行测量。SRP-4探头采用四根特别设计、坚韧耐用的探针(牛津仪器产品) 以保证高精确度、

接触面积和*小的测量表面印痕。探针可通过透明材质的外壳看到,使客户能够精确地定位测试位置。探针采用高耐用性的合金以抵抗折断和磨损。

当探头接触铜箔样品时,恒定电流通过外侧两根探针,而内侧两根探针测得该电压的变化值。根据欧姆定律,电压值被转换为电阳值,

利用一定的函数计算出厚度值。微电阻测试技术为铜箔应用提供了高准确度的铜厚测量。



SRP-4探头采用用户可替换式探针模块

系绳式的SRP-4探头采用结实耐用的连接线以用于现场操作。另外,SP-4探头的小覆盖区令使用更为方便友好。

耗损的探针能在现场迅速、简便地更换,将停机时间缩至*短。更换探针模块远比更换整个探头经济。

CMI563的标准配置中包含一个替换用探针模块。

另行订购的探针模块以三个为一组。


铜厚测量范围:

非电镀铜:10 μin – 500 μin (0.25 μm – 12.7 μm),

电镀铜:0.1 mil – 6 mil (2.5 μm – 152 μm)

线形铜可测线宽范围:8 mil – 250 mil (203 μm – 6350 μm)




技术参数

精确度

化学铜标准差0.2%;

电镀铜:标准差0.5 %

分辨率

0.01mils >1mil,0.001mils <1mil,0.1pm > 10 μm,0.01μm < 10 pm,0.001μm < 1pm

测量厚度范围

化学铜: 10 puin-500μin(0.25 μm-1 2.7μm),

电镀铜: 0.1mil to 6 mil (152 μm)

线形铜线宽范围8 mil to 250 mil (203μm-6350μm)

存储量

13500条读数

尺寸

 5 7/8”() x 3 1/8”() x 13/16"() (14.9 x 7.94 x 3.02 cm)

重量

9 Oz (0.26 kg) 包括电池

单位

一键即可实现英制和公制的自动转换

电池

 9伏碱性电池

电池寿命

65小时连续使用

接口

RS-232串行接口,波特率可调,用于下载至打印机或计算机

显示屏

数位LCD液晶显示,2数位存储位?置,字符高1/2英寸( 1.27厘米)

统计显示

测量个数,标准差,平均值,*大值,*小值。
