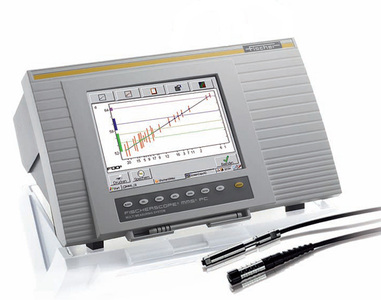

菲希尔多功能模块化测试系统（镀层/孔铜、电导率、铁素体含量）
产品编号 : FISCHERSCOPE MMS PC2
模块化测量系统 FISCHERSCOPE MMS PC2设计了众多不同的插件模块实现仪器各种功能以满足用户的需要。模块设计也使得仪器的升级可以随时随地地进行。视实际需要，可以安装类似或不同的模块。
询价 Buy Now

产品描述

模块化测量系统 FISCHERSCOPE MMS PC2，搭载 Windows? CE 操作系统，是适用于高精度涂层厚度测量与材料测试的理想解决方案。具备通过 LAN与 USB 连接实现联网的功能，因此可以快速地集成至质量管理系统和自动化制造过程中。设备通过插卡实现模块化结构，与执行相同功能的手持式设备名称相同。为大程度地提高灵活性，可从广泛的探头产品组合中选择适合仪器的探头，以测量各种形状样品的一系列定量属性，如涂层厚度、导电性以及铁素体体含量等。

使用一台仪器就可同时完成镀层厚度测量和材料性能测试。FISCHERSCOPE MMS PC2具有数据采集和测量数据处理能力，是一台结构小巧且适用范围广泛的多功能桌上测量系统。它既可以用来进行手动的样品来料检验，也可以用于过程控制和对产品线进行24小时地监控。有为不同样品几何形状和测量范围而设计的各式各样的探头可供选择。我们还设计了众多不同的插件模块实现仪器各种功能以满足用户的需要。模块设计也使得仪器的升级可以随时随地地进行。视实际需要，可以安装类似或不同的模块。

配置举例：

如在印制线路板生产中的镀层测厚领域，可以在FISCHERSCOPE MMS PC2主机中安装模块BETASCOPE,SIGMASCOPE/PHASCOP, SR-SCOPE 和PERMASCOPE。这样的仪器配置可以完成以下功能和应用：

▪ 纳米薄膜，太阳能电池薄膜（玻璃上的CdTe层）接插件上的金镀层，焊盘焊带上的锡铅合金镀层以及光阻涂层（模块 BETASCOPE)。

▪ 在贯穿孔中表面覆铜和镀铜的厚度测量 (MASCOPE/PHASCOPE)，不受背面铜层影响的多层板上的铜厚测量 (SR-SCOPE)。铜上阻焊层的厚度(PERMASCOPE)

▪ 在汽车配套工业领域的应用。包含了PERMASCOPE 模块, NICKELSCOPE 模块以及BETASCOPE 模块的FISCHERSCOPE

▪ 活塞表面的石墨涂层或是在刹车片上的抗腐蚀涂层(PERMASCOPE)。

▪ 活塞表面的铁质涂层。

菲希尔FISCHERSCOPE MMS PC2镀层厚度和材料性能测试仪

可用于测量

    •几乎所有金属涂层材料
    • 双涂层系统
    • 电绝缘材料上的金属涂层
    • 有机涂层，如油膜或润滑脂膜
    • 非铁磁性金属材料电导率的测量
    • 测试焊缝质量、奥氏体或双相钢中的铁素体含量

菲希尔FISCHERSCOPE MMS PC2镀层厚度和材料性能测试仪

应用行业

• 汽车行业、电子工业
• 油漆行业、涂层技术
• 黄金、手表、珠宝
• 材料分析和材料测试
• 进出检验的质量保证
• 日常生产中的例行测试或抽样
• 持续生产控制
• 集成到质量管理系统和公司网络中

主要特性：

□ 坚固耐用且功能丰富的台式仪器,可用作多功能测量系统,并可保存和处理测量数据
□ 由于采用模块化结构以及可交换式探头，可实现灵活应用
□ 将多种物理测量技术融入单个仪器中，因此具适用性：
□ 振幅与相位敏感电涡流、磁感应、β 射线
□ 完善的分析与统计功能
□ 通过大型内置触摸屏或使用键盘和鼠标进行直观操作
□ 只需使用一台仪器就可以完成涂镀层厚度测量以及材料测试
□ 便于用户操作的宽大高分辨率 LCD 触摸屏，基于Windows? CE设计
□ 众多不同的嵌入式测量模块，可进行大量不同的设备配置以满足客户要求。
□ 模块化设计允许在任何时候进行仪器升级.

□ 根据应用可安装相似或不同的测量模块
□ 嵌入式模块采用了各种物理测试原理，详情参见产品说明
□ 可连接多达八个测量探头
□ 各种不同的探头，用于被测样品不同的几何形状和厚度范围

功能应用：

□ 钢材上的镀锌层和油漆涂层；铝材上的阳极氧化涂层 (PERMASCOPE?)
□ 纳米涂层（防指纹）、太阳能电池涂层（薄膜层、CdTe/玻璃底材）、
□ 插头触点上的镀金层、焊盘上焊料中的铅、痕量分析、光敏涂层、油层和蜡层 (BETASCOPE?)
□ 电路板表面和通孔中的镀铜层测量 (SIGMASCOPE?)
□ 电路板制造过程中，线路板表面铜层厚度测量（不受中间层铜层影响） (SR-SCOPE?)
□ 电路板制造过程中铜上的阻焊层厚度 (PERMASCOPE?)
□ 汽车行业中，活塞表面上的石墨涂层或制动盘上的防腐蚀涂层 PERMASCOPE)
□ 汽车行业中，活塞表面上的铁磁性金属镀层 (NICKELSCOPE?)
□ 奥氏体或双相钢中的铁素体含量 (PERMASCOPE?)
□ 铜、铝、钛等非铁磁性金属的导电性 (SIGMASCOPE?)
□ 提供的电脑软件FISCHER DataCenter具有以下功能：
□ 传输和保存测量值，统计和图形化评估，生成并打印个人检测报告

MMS与MMS PC2对比

FISCHERSCOPE MMS涂层测厚仪是一台小巧和多用的的台式多功能测量系统，有数据存储及数据处理能力。模块化的设计使用户可以自己配置不同的测试模块。FISCHERSCOPE? MMS? 2 台式涂层测厚仪用于通用的涂层厚度测量和材料测试，具有彩色触摸屏、可进行个性化配置并带有各种设备接

FISCHERSCOPE MMS PCB：

FISCHERSCOPE MMS PCB系列可以轻松满足工厂测量铜层，其它电镀层和喷漆后测量厚度的要求。仅有几种方法适于这样的测量。已经集成了电阻法的基本版本的仪器就是专为这样的应用场合设计的。特别是薄板上的铜层，多层线路板的起始材料和中间包含10 μm (0.4 mils)的溴层的多层板只有使用电阻法才能测量。这是测量结果不受其下的铜层影响的方法。

FISCHERSCOPE MMS PC2多功能模块化测厚仪附件

我们提供一系列插入式测试模块使其具有很大的灵活性

Module PERMASCOPE：

这一插入式模块使用电磁感应和涡流的测试方法。该模块适合于测量涂镀层厚度以及铁素体含量：钢和铁（Fe）上非铁磁性镀层厚度，如铬、铜、锌、油漆、搪瓷或塑料在铁基材上的厚度。用于测量在非磁性金属基材上非铁磁性非导电镀层的厚度。如在铝，铜，锌上油漆或塑清漆等的厚度。亦可用于测量铝基材上阳极氧化层的厚度。奥氏体焊接金属或双联不锈钢的δ铁素体含量。

Module PERMASCOPE

Module NICKELSCOPE

这一插入式模块采用霍耳效应方法测量镍或铁镀层在非铁基材上的厚度。使用该模块测量：非导电或非铁基材上电镀镍层的厚度。厚的非铁金属镀层，例如：铜，铝或铅镀层在铁或钢上。

Module NICKELSCOPE

Module BETASCOPE

这一插入式模块采用了Beta背散射方法。几乎可以测量在任何基材上的任何材料镀层厚度，只要镀层材料和基材材料元素间存在至少5个原子序数的差别。该模块应用于：不锈钢上的纳米薄膜（抗***膜）；太阳能电池薄膜（玻璃上的CdTe层）；在电镀厂用手持式探头经济地测量单个的镀层；在油漆制品以及金属基材上有机镀层的厚度.；在金属薄板生产和处理工业的防腐蚀油膜，蜡，"Bonazinc"等涂层的质量检测；薄片、纺织物。

Module BETASCOPE

Module PHASCOPE DUPLEX

该模块采用相位电涡流法，适用于以下测量要求：汽车行业：铁上镀锌后喷漆，可以同时分别测试出镀锌层的厚度和油漆的厚度。

模块采用相位电涡流法

Module SR-SCOPE：

这一插入式模块采用了微电阻方法，适合于测量多层板上表面铜镀层的厚度。尤其是薄的层积板，也是组成多层印刷线路板的起始材料上的铜镀层，以及带环氧间隙层的多层板上铜镀层的厚度。铜的厚度在0.1至10 µm (0.04 至0.4 mils) 以及5至120 µm (0.2至4.7 mils)，不受中间铜层的干扰。

Module SR-SCOPE

Module SIGMASCOPE-PHASCOPE/TEMPERATURE

该模块采用相位电涡流法，适用于以下测量要求：非铁磁性金属的电导率测量（采用内置或外置温度传感器可自动补偿温度变化）；非铁磁性金属镀层的厚度，如钢铁上的锌、铜、铝等，尤其适合表面粗糙的情况或是在非导电基材上的非铁磁性金属镀层测厚。非铁磁性低电导率基材上非铁磁性高电导率金属镀层的厚度测量，如黄铜或奥氏体材料上的铜厚测量。钢铁上镍镀层的厚度测量。阻焊材料之下的铜层的厚度。

SIGMASCOPE-PHASCOPE/TEMPERATURE
