瑞士 Wyler 48/55/58/68气泡式水平仪
瑞士 Wyler 48/55/58/68气泡式水平仪 瑞士 Wyler 48/55/58/68气泡式水平仪 瑞士 Wyler 48/55/58/68气泡式水平仪
  • 瑞士 Wyler 48/55/58/68气泡式水平仪

  • 产品编号 : Wyler 48/55/58/68
  • MAGNETIC SPIRIT LEVEL 48 SPIRIT磁性气泡水平仪标准型号V型底部和垂直测量基座,垂直边底座加磁,灵敏度0.05mm/m或更高,生产测试根据标准DIN877 + DIN2276 / 1 。 HORIZONTAL SPIRIT LEVEL 55 SPIRIT条形气泡水平仪标准型号V型测量基座,灵敏度0.05mm/m或更高,根据标准DIN877 + DIN2276 / 1 平面接触面测量基座
  • 询价

产品描述

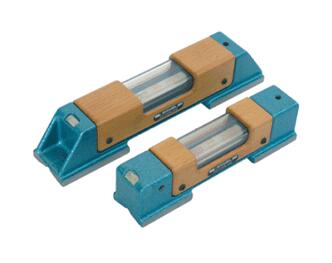

MAGNETIC SPIRIT
LEVEL 48 SPIRIT磁性气泡水平仪



HORIZONTAL SPIRIT
LEVEL 55 SPIRIT条形气泡水平仪




产品简介:

标准型号V型底部和垂直测量基座,垂直边底座加磁,灵敏度

0.05mm/m或更高,生产测试根据标准DIN877 + DIN2276 / 1

主要特征:

简单的调整零位和翻转误差(扭曲),由于一个巧妙的调整系统
从上方和从侧面看,产品设计美观
主要的传感器固定在一个特殊的装置内,与任何其他附件没有接触
横向水平配有灵敏度2-5mm/m的传感器,方便在测量水平轴时操作
V型基座适用于轴径Ø19……Ø108毫米,根据尺寸/规格
木质手柄,消除了身体温度的传递和影响
木质包装
产品简介:

标准型号V型测量基座,灵敏度0.05mm/m或更高,根据标准DIN877 + DIN2276 / 1

平面接触面测量基座

主要特征:

加磁测量基座

简单的调整的零位和翻转误差(扭曲),由于一个巧妙的调整系统
从上方和从侧面看,产品设计美观
主要的传感器固定在一个特殊的装置内,与任何其他附件没有接触
横向水平配有灵敏度2-5mm/m的传感器,方便在测量水平轴时操作
V型基座适用于轴径Ø17……Ø160毫米,根据尺寸/规格,详情见规格型号
木质手柄,消除了身体温度的传递和影响
木质包装

功能:
气泡水平仪48系列,适合垂直面、水平面和轴的测量
在垂直边磁性插入保证良好的附着力和表面敏感度:见规格
扭曲稳定性根据Wyler标准:
扭曲稳定度是±2°

重量:-净重量1.500公斤
           - 总重量1.950公斤

功能:
气泡式水平仪55系列,适合水平面和轴的测量
可选磁性插入保证良好的附着力和表面敏感度:见规格
扭曲稳定性根据Wyler标准:
扭曲稳定度是±2°

A48S磁性气泡式水平仪参数及订货编号

灵敏度                     磁性垂直面                       磁性水平、垂直面
 mm/m                   150×40×150                    150×40×150
  0.02                     148S150-247-020             148S150-248-020
  0.05                     148S150-247-050             148S150-248-050
  0.04                     148S150-247-040             148S150-248-040
   0.3                      148S150-247-300             148S150-248-300
  0.10                     148S150-247-100             148S150-248-100


A55S条式系列水平仪参数及订货编号:

灵敏度                                                规格(mm)
mm/m         100x32x35          150x35x38          200x40x42           250x45x46
 0.02     155S100-113-020  155S150-113-020  155S200-113-020  155S250-113-020
 0.05     155S100-113-050  155S150-113-050  155S200-113-050  155S250-113-050
 0.1       155S100-113-100  155S150-113-100  155S200-113-100  155S250-113-100

注:标准型底部V形面; 可选:底部平面、加磁

灵敏度:0.02mm/m;0.04mm/m;0.05mm/m;0.1mm/m;0.3mm/m可选

PRECISION FRAME SPIRIT

LEVEL 58 SPIRIT框型气泡水平仪



ADJUSTABLE MICROMETER

SPIRIT LEVEL 68

可调微米级气泡式水平仪68系列



产品简介:


标准型号V型底部和左侧测量基座,灵敏度0.05mm/m或更高,

顶部和右侧平面测量基座,根据标准DIN877 + DIN2276 / 1

产品简介:

标准型号经过精细研磨的淬火钢V型测量基座,

长150mm,不加磁,根据标准DIN877 + DIN2276 / 1

主要特征:
简单的调整零位和翻转误差(扭曲),由于一个巧妙的调整系统
从上方和从侧面看,产品设计美观
主要的传感器固定在一个特殊的装置内,与任何其他附件没有接触
横向水平配有灵敏度2-5mm/m的传感器,方便在测量水平轴时操作
V型基座适用于轴径Ø17……Ø135毫米,根据尺寸/规格,详情见规格型号
木质手柄,消除了身体温度的传递和影响

主要特征:

在微米级别的主要规格:1格=0.02mm/m
V型基座适用于轴径Ø19……Ø120毫米

横向水平配有灵敏度2-5mm/m的水平仪,

方便在测量水平轴时操作

木质包装

功能:

框式气泡水平仪58系列,适合纵向、水平面和轴的测量
在垂直边或者水平底座可选磁性插入保证良好的附着力和表面敏感度:见规格
扭曲稳定性根据Wyler标准:
扭曲稳定度是±2°

功能
-可调气泡式水平仪68系列

适合测量倾斜范围在-20~+4mm/m的平面
灵敏度:0.02mm/m

测量范围:2mm/m

A58S水平仪订货编号

灵敏度                                                            规格(mm)
 mm/m       100x32x100         150x35x150         200x40x200           250x45x250   300x50x300
   0.02  158S100-343-020  158S150-343-020  158S200-343-020  158S250-343-020  158S300-343-020
   0.04  158S100-343-040  158S150-343-040  158S200-343-040  158S250-343-040  158S300-343-040
   0.05  158S100-343-050  158S150-343-050  158S200-343-050  158S250-343-050  158S300-343-050
   0.1    158S100-343-100  158S150-343-100  158S200-343-100  158S250-343-100  158S300-343-100
   0.3    158S100-343-300  158S150-343-300  158S200-343-300  158S250-343-300  158S300-343-300

注:标准型无磁性,可选:左侧、右侧或及底部各带磁性


匝数:
上升2(相当于2×2mm/m= 4mm/m)
下降10(相当于10×2mm/m= 20mm/m)
在一个位置的测量范围- 20…4mm/m

特殊隔离手柄消除身体温度的传递和影响

长度:150mm

测量体高:45mm
总高度超过:80mm
度:45mm
重量:净重量(无包装):1.750公斤
             总重量:2.050公斤
灵敏度:0.02mm/m

扭曲稳定性根据Wyler标准:扭曲稳定度:±2°
