瑞士wyler BlueLEVEL -BlueSYSTEM电子水平仪
瑞士wyler BlueLEVEL -BlueSYSTEM电子水平仪 瑞士wyler BlueLEVEL -BlueSYSTEM电子水平仪
  • 瑞士wyler BlueLEVEL -BlueSYSTEM电子水平仪

  • 产品编号 : BlueLEVEL
  • 型BlueLEVEL蓝牙电容式电子水平仪适用于小角度测量、配合不同测量软件可完成平面度的测量,也可满足机床部分几何误差的测量。测量范围大,零位调节精确,精度高、稳定性好。可选配蓝牙无线传输模块。
  • 询价 Buy Now

产品描述

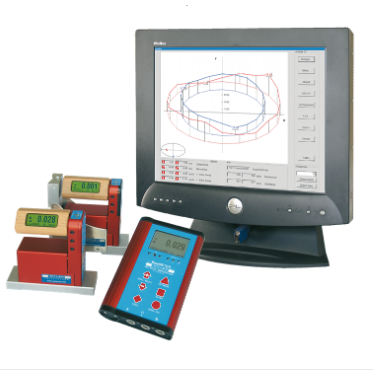

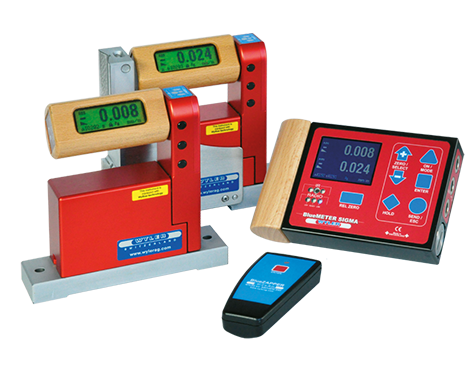

新的BlueSYSTEM是对知名和完善的测量仪器MINILEVEL NT和LEVELTRONIC NT的不断改进。新型BlueLEVEL蓝牙电容式电子水平仪适用于小角度测量、配合不同测量软件可完成平面度的测量,也可满足机床部分几何误差的测量。测量范围大,零位调节精确,精度高、稳定性好。可选配蓝牙无线传输模块。BlueSYSTEM通常由一个或两个测量仪器BlueLEVEL和一个指示单位BlueMETER组成。 根据不同的应用,BlueMETER也可以连接到带有评估软件的PC,该评估软件允许在线评估和显示测量值.


这些新系列仪器的主要特点是

     ▪    紧凑而舒适的设计,在功能上针对精确测量进行了优化
     ▪    基于国际认可的蓝牙™标准的无线数据传输
     ▪    清晰易读的大型LCD显示屏,由于可以旋转手柄,因此可以从两侧读取
     ▪    每台仪器都有自己的own specific address,允许在同一房间内使用多个独立系统,而不会互相干扰
     ▪    由于每台仪器都有内置的红外接收器,因此可以在任何仪器上启动测量
     ▪    有3种灵敏度:
             。BlueLEVEL 1μm/ m:范围±20mm / m
             。BlueLEVEL 5μm/ m:范围±100mm / m
             。BlueLEVEL 10μm/ m:范围±200mm / m
     ▪    线性符合DIN 2276
     ▪    所有仪器均配备RS 232 / RS 422 / RS 485接口
     ▪    由标准1.5 V电池“ C”供电
     ▪    符合CE法规和所有适用的EMC法规



测量面类型 平面型、V型直角型等底板可选
底板长度 110mm、150mm、200mm、250mm可选
测量范围 ±20mm/m ±100mm/m ±200mm/m
分辨率 1μm/m
0.2Arcsec
5μm/m
1 Arcsec
10μm/m
2Arcsec
最大允许误差<0.5全量程(DIN 2276) 1%X当前测量值+最小数显位
最大允许误差>0.5全量程(DIN 2276) 1% X (2X当前测量值- 0.5X全量程)
温度误差(IC) D2276 至2mm/m最大误差2μm/m 至10mm/m最大误差10um/m 至20mm/m最大误差20um/m
至20mm/m最大误差20um/m 至100mm/m最大误差100um/m 至200mm/m最大误差200um/m
输出 RS232/RS422/RS485,异步、7位、2停止位、无奇偶校验位、9600bps
显示稳定时间 约3秒
水平仪重量 约1200g
控制器重量 约775g
水平仪尺寸 150x45x150
控制器尺寸 140x 100 x15
输出端口 RS-485
无线传输参数 频率ISM-Band/24000 -2 4835HZ
调制/Modulation FHSS (Frequency Hopping Spread Spectrum)
网络 结构/Net-structure Point to point I Point to multi-point
RF输出功率Max.+17dBm/Class1
技术参数/无线传输:

发送/

接收

频率/GHz ISM-Band/2 4000 -2, 4835HZ
调制/Modulation FHSS (Frequency Hopping Spread Spectrum,跳跃扩频)
网络结构/Net-structure 点到点/单点到多点
RF输出功率 Max. +17dBm/ Class 1
接收灵敏度 -80dB/m
电池/BlueLEVEL+BlueTC 2x1.5V, Size“C"
电池/BlueMETER  3x1.5V, Size“C”

Bluelevel新型电子水平仪技术参数及编号:

传输模式 分辨率 底板长度110mm 底板长度150mm 底板长度200mm 底板长度250mm
无线蓝牙传输 1μm/m 0.2角秒 F110-113-001-016 F150-113-001-016 F200-113-001-016 F250- 453-001-016
无线蓝牙传输 5um/m 1角秒 F110-113-005-016 F150-113-005-016 F200-113-005-016 F250-453-005-016
无线蓝牙传输 10μm/m 2角秒 F110-113-010-016  F150-113-010-016 F200-113-010-016 F250 453-010-016
113 铸铁材质,平面型V型测量面,工作面人工刮研,非工作面镀铬,无磁性
122 硬化钢材质,平面型测量面,工作面镀铬、精磨,带有导尘槽,无磁性
125 硬化钢材质,平面型测量面,工作面镀铬、精磨,无导尘槽,加磁性
127 铸铁材质,平面型测量面,工作面人工刮研,非工作面镀铬,加磁性
173 大型轴类用,平面型V型测量面,长度有110/150/200可选
243 铸铁材质,直角型测量面,底面和垂直面均为V型工作面,工作面人工刮研,镀铬,无磁性
247 铸铁材质,直角型测量面,底面和垂直面均为V型工作面,工作面人工刮研,镀铬,垂直面加磁性
248 铸铁材质,直角型测量面,底面和垂直面均为V型工作面,工作面人工刮研,镀铬,底面和垂直面均加磁性
453 平面型底座,250mm长,宽45mm,为可调底座
