在工业生产中,常采用颜色传感器或对比度传感器通过贴附的色标来辨别物体。通过这种方法,不论物体的形状或表面特性,都能稳定检测。森萨帕特提供5种不同功能属性的颜色或对比度传感器。VISOR® 颜色传感器能够充分利用颜色特征,这将在许多任务中得到充分发挥。 VISOR®颜色传感器不仅仅是颜色传感器,它还有很多额外的功能,还可用于物检测等。 森萨帕特的FT25/50-C系列的颜色传感器,可用于物体或色标的颜色检测。其中FT25-RGB尤其适合在高速处理过程中颜色的检测; FT50-C不仅能够区分单个不同的颜色,而且还能够区分用户定义的不同颜色范围。因为FT50-C对颜色具有高度的敏感性,因此它几乎适用于工业应用中所有的颜色检测任务。
多样化的颜色设置
FT50-C系列传感器提供了丰富的颜色施教和管理功能。颜色施教和扩大颜色范围都可以在四步设置之内实现。在实际应用中这些功能被证明非常实用,例如准确检测印刷质量不稳定的标签。较大的色彩范围、不均匀的着色表面和渐变区域的检测都可以使用“色彩扫描功能”来实现。这种功能能够准确的识别印刷中不合规定的颜色。
景深 |
扫描功能 |
容差范围 |
|
|
|
景深会随着光斑形状的不同而变化:
± 6mm(出厂设置)
± 5mm(出厂设置)
± 2mm(出厂设置)
|
在彩色表面颜色不均一的情况下,借助扫描功能, 色彩的渐变会被扫描并存储下来。这样处于该色谱 范围内的颜色就能被检测出来。 |
通过调节颜色容差值,检测窗口也能做出相适应 的改变。
|
颜色传感器发射白光作为检测光源,并将目标反射回来的光分离成红、绿、蓝三色,确定其色彩强度并同施教过的色调进行对比。森萨帕特FT25-C / 50-C系列传感器采用LED光源和自主研发的光学镜头(光学漏斗),并以感光三基色分析法为其工作原理,这项获得的设计使FT25-C / 50-C系列传感器具有极好的颜色识别能力,即使是非常微小的颜色差别也能检测出来。而高于平均水平的景深确保了传感器在距离波动(被测物抖动)的情况下仍可以正常工作。
|
产品特性:
※很小的颜色传感器(34 × 20 × 12mm³)
※开关频率高(10kHz),适用于高速检测
※颜色检测施教功能
※非颜色”检测,如黑色、白色和灰色
※光斑明亮,轮廓鲜明,便于校正及精确检测边缘
※静态或外部施教功能
※指示光点”,设置简便

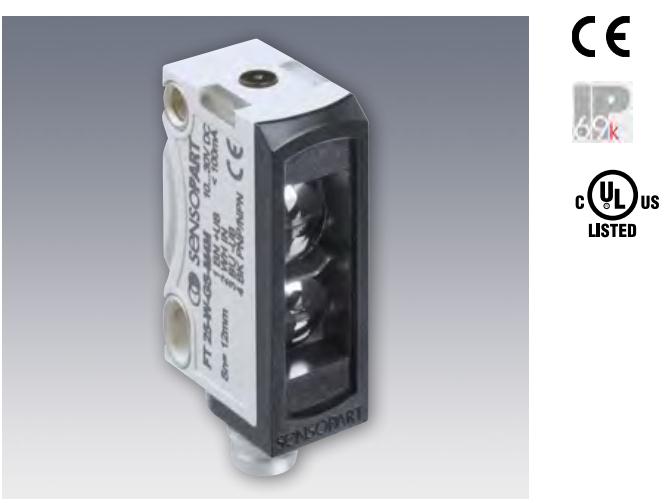

※密封外壳(防护等级为IP69K & IP67)
|

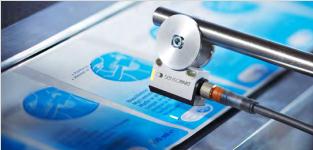

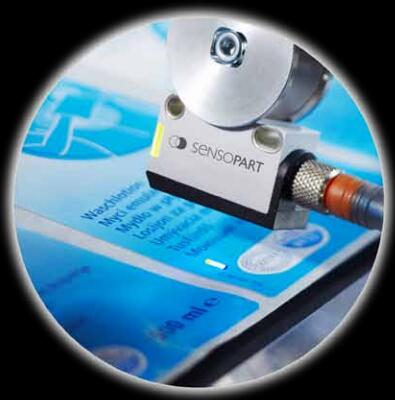

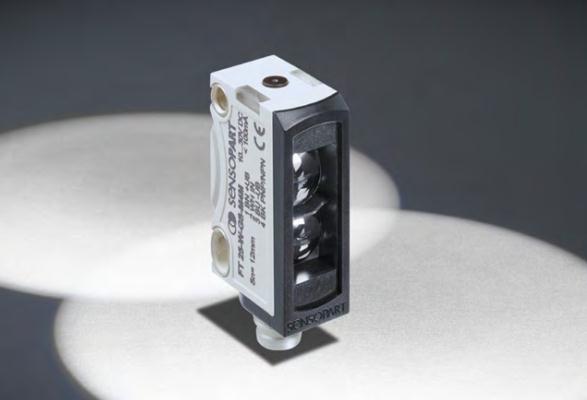

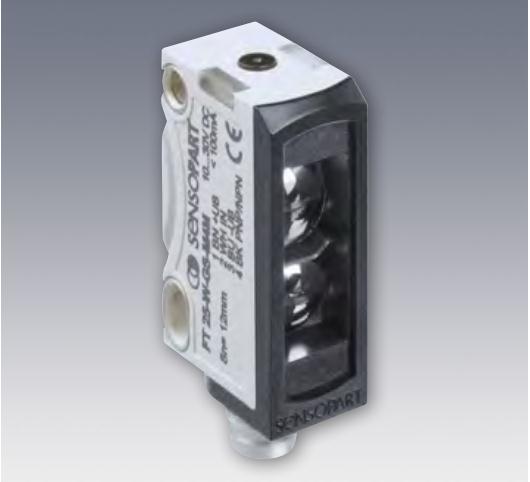

FT25-C RGB颜色传感器不仅是现在很小的方形颜色传感器,而且还是速度非常快的:其开关频率高达10kHz,几乎与对比度传感器一样快,因此还可应用于印刷标记的快速检测。 FT25-C能够识别可见光谱中的任何颜色,包括所有的“非颜色”(黑色、白色和灰色),也能非常稳定地检测到微小的颜色差异。由于其明亮的光点具有鲜明细长的轮廓(1×5 mm²),该系列传感器能检测到视野范围内的任何标记。适合于各种空间。由于外形小巧,森萨帕特这款微型的颜色传感器适用于各种安装受限的空间,燕尾安装槽实现了人性化的精细校准。其操作理念也十分巧妙: FT25-C通过施教或输入控制线快速而简便地完成设定。颜色检测的品质通过“指示”光点进行标定:关于检测过程的稳定性,红色、蓝色或绿色的LED指示灯为用户提供了明确的状态显示。FT25-C系列传感器外形小巧、检测速度快,使其适用于众多领域。例如,包装和贴标机,以及灌装线。
开关频率 (ti/tp 1:1)2 |
响应时间 | 工作范围 | 连接类型 | 产品型号 | 订货编号 |
≤ 10000 Hz | ≤ 50 µs | 12 ± 3 mm | 金属接口, M8×1, 4-针 | FT 25-C1-GS-M4M | 607-21020 |
≤ 2500 Hz | ≤ 200 µs | 12 ± 3 mm | 金属接口, M8×1, 4-针 | FT 25-C2-GS-M4M | 607-21021 |

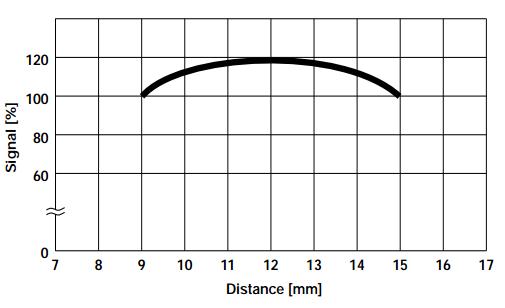

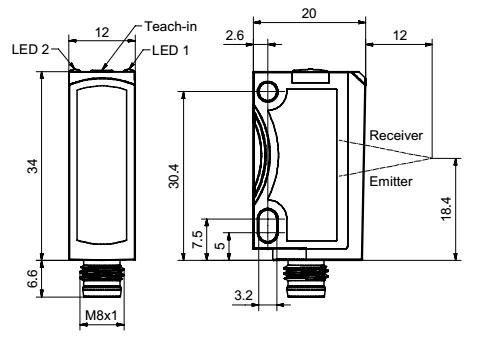

接口连接型尺寸图 | 信号与工作距离的特性曲线 |
|
|
