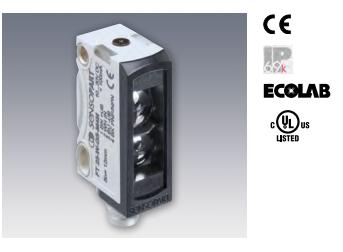

德国森萨帕特SensoPart FT25系列对比度传感器
德国森萨帕特SensoPart FT25系列对比度传感器 德国森萨帕特SensoPart FT25系列对比度传感器
  • 德国森萨帕特SensoPart FT25系列对比度传感器

  • 产品编号 : FT25-RGB
  • 对比度传感器基于能量的反射原理来识别暗的、发光亦或是透明的物体表面。 借助于FT25-W和FT25-RGB的高开关频率,色标的前缘能够被精准的识别出来,从而实现高精度定位。同时确保了传感器在非常高的处理速度下仍然精准的执行开关动作。
  • 询价

产品描述


对比度传感器基于能量的反射原理来识别暗的、发光亦或是透明的物体表面。 借助于FT25-WFT25-RGB的高开关频率,色标的前缘能够被精准的识别出来,从而实现高精度定位。同时确保了传感器在非常高的处理速度下仍然精准的执行开关动作。


①白光对比度传感器:FT25-W系列对比度传感器采用白光作为检测光源,能够产生精确的矩形光斑(1 × 4mm2)。即使是非常微小的色标和彩色物体都可以通过非常细微的对比度差异被检测出来。这一系列的传感器在运行过程中不仅能够进行参数化,并且能使开关阀值在施教过程中自动与目标颜色及背景相适应。

②RGB三基色) 对比度传感器FT25-RGB型对比度传感器有三种不同的LED光源(红色、绿色和蓝色)。在通过施教后,传感器先分析施教过的对比度,然后自动选择理想的光源(红色、绿色和蓝色)。借此,即使是非常微小的对比度差异也能检测出来。

③激光对比度传感器:传感器采用红色激光作为光源,产生微小的光斑(焦点处: Ø0.7mm)。它不仅能够在远距离的情况下检测不同颜色的微小色标,还能使开关阀值在施教过程中自动与目标颜色及背景相适应。


产品特征 应用实例

精确的检测色标

在极短的响应时间内实现高精度定位
体积小巧且开关频率高达 25kHz
微小精确且轮廓清晰的光斑便于简单地校准和检测较小的色标
通过光斑进行操作反馈(易于理解,便于定义)
动态施教/静态施教/外部施教
有LED白光、红色激光(激光等级1级)或者RGB(三色)光源可供选择

景深加强

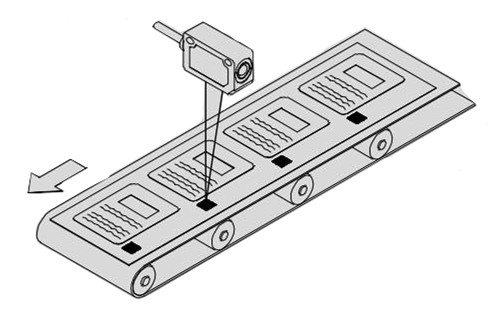

色标检测:色标和印刷纸张的对比度差异会在这里被鉴定出来

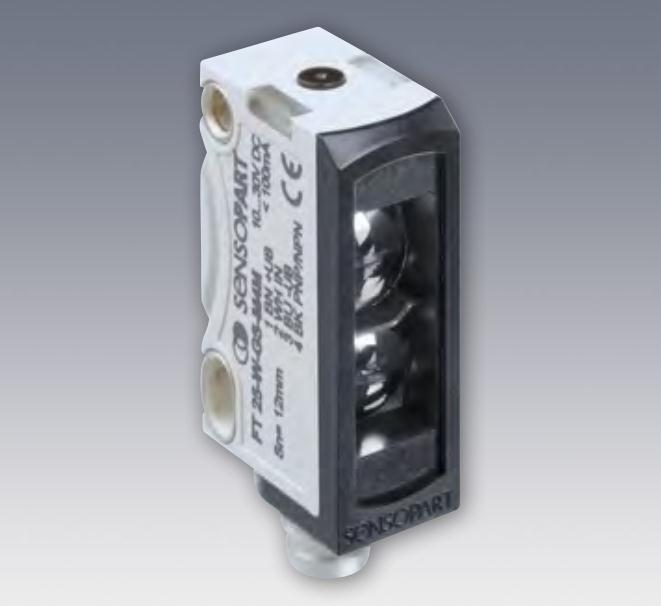

FT 25 -- 对比度传感器性能优越 外形精巧

对比度传感器主要被运用于印刷和包装工业中较快速生产线上的色标检测。更重要的是它们可以精准可靠地完成这项工作。森萨帕特提供几种可供选择的标签传感器,包括带有白光LEDFT25-W, FT20-WT系列,带有红色激光器的FT25-RL系列以及带有RGB二极管的FT25-RGB系列以上所有的类型都具有特别的优势:白光和RGB(三基色)传感器能够检测极小的对比度差异,而红色激光产生的小光斑(焦点处: Ø0.7mm)可实现远距离扫描。

革旧鼎新: F25系列对比度传感器的安装和连接方式可兼容传统的标准型传感器。可使原来位置上的安装紧固孔,自身集成的M12线缆可连接至预留接口端





外形尺寸 34 × 20 × 12 mm3
防护等级 IP 69K & IP 673
外壳材料 ABS
前面板材料 PMMA
连接类型 (详见产品列表)
工作环境温度 -20 … +55 °C4
仓储环境温度 -20 … +80 °C
重量(附含接口) 10 g
重量(附含金属接口5 10 g
重量(附含集成线缆) 20 g
抗震动性与冲击性 EN 60947-5-2




FT 25-W白光对比度传感器
开关频率
(ti/tp 1:1)2
响应时间 缓冲时间
(电气)
连接类型 产品型号 订货编号
≤ 25000 Hz ≤ 20 µs 10 µs 金属接口, M8×14- FT 25-W1-GS-M4M 607-21013
≤ 25000 Hz ≤ 20 µs 10 µs 集成线缆: 150 mm(包含M12×14-针的接口) FT 25-W1-GS-KL4 607-21012
≤ 10000 Hz ≤ 50 µs 25 µs 接口, M8×14- FT 25-W2-GS-M4 607-21014
≤ 10000 Hz ≤ 50 µs 25 µs 集成线缆: 150 mm(包含M12×14-针的接口) FT 25-W2-GS-KL4 607-21015

FT 25-RGB颜色对比度传感器
开关频率
(ti/tp 1:1)2
响应时间 缓冲时间
(电气)
连接类型 产品型号 订货编号
≤ 25000 Hz ≤ 20 µs 10 µs 金属接口, M8×14- FT 25-RGB1-GS-M4M 607-21011
≤ 25000 Hz ≤ 20 µs 10 µs 集成线缆: 150 mm(包含M12×14-针的接口) FT 25-RGB1-GS-KL4 607-21010
≤ 10000 Hz ≤ 50 µs 25 µs 接口, M8×14- FT 25-RGB2-GS-M4 607-21017
≤ 10000 Hz ≤ 50 µs 25 µs 集成线缆: 150 mm(包含M12×14-针的接口) FT 25-RGB2-GS-KL4 607-21018


FT 25-RL激光对比度传感器
工作范围 开关量输出 连接类型 产品型号 订货编号
1 … 250 mm PNP 金属接口, M8×14- FT 25-RL-PS-M4M 609-21013
1 … 250 mm NPN 金属接口, M8×14- FT 25-RL-NS-M4M 609-21014
1 … 250 mm PNP 线缆, 2 m4-线 FT 25-RL-PS-K4 609-21010
1 … 250 mm NPN 线缆, 2 m4-线 FT 25-RL-NS-K4 609-21008
1 … 250 mm PNP 集成线缆: 150 mm(包含M12×14-针的接口) FT 25-RL-PS-KL4 609-21012
1 … 250 mm NPN 集成线缆: 150 mm(包含M12×14-针的接口) FT 25-RL-NS-KL4 609-21009

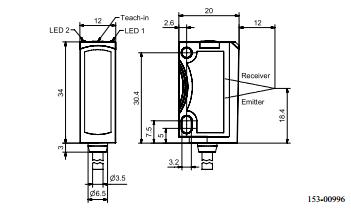

线缆连接尺寸图

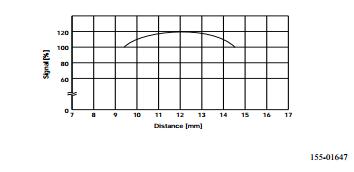

信号与工作距离的特性曲线
