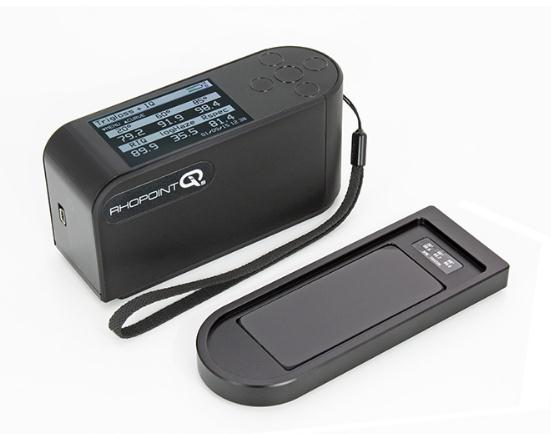

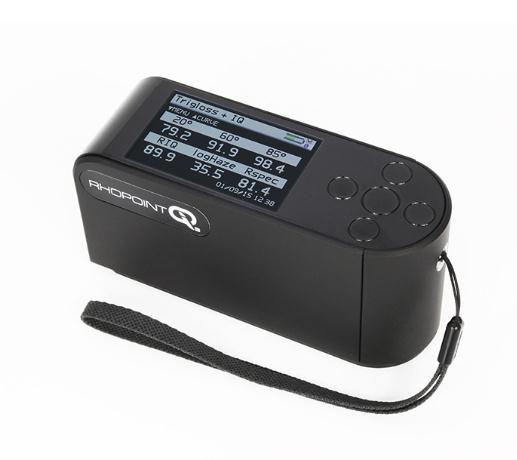

RHOPOINT IQ-S是一款根据汽车内部光泽度测量标准专门设计的仪器。IQ-S GLOSS测量值可完全兼容现有的Micro-TRI-gloss-S测量结果。同时推出双角度20/60°和三角度20/60/85°版本,测量精度高,是光泽度测量应用中精度和分辨率都相当高的仪器。
由表面残留物或细微的纹理导致的一种光学效应。现象:在高强度光源的反射周围可看到明显的浑浊外观、反射对比度损失、光晕和图案。成因:分散性差、原材料不兼容、增塑剂不匀、媒介物的质量、烘烤/干燥/固化条件、抛光痕迹、细微的划痕、表面老化、氧化、洁净度不佳/表面有残留物。反射雾影是与涂料和抛光材料有关的常见问题。出现反射雾影的表面外观“浑浊”,反射成像“浅”。使用 Rhopoint IQs可直接测量评估这一重要特性。
主要应用:
RHOPOINT IQ-S测量:20/60/85°光泽度
——峰值光泽度
——反射雾影,反射成像质量
——鲜映性,反射曲线
光泽度:测量从表面反射光的量。
——光学结构:应根据样品表面使用相对应的光路——哑光:85°,中光泽:60°,高光泽:20°。
峰值光泽度:获取反射角附近角度的反射光量。
——用途:峰值光泽度对于表面纹理非常敏感,用于辨别光滑表面纹理的细微差别。
反射雾影补偿
——可补偿高反射颜料、金属涂层和特种颜料等涂层的反射,可测量任何待测涂料表面的反射雾影。
反射成像质量 (RIQ):
RIQ用于量化橘皮和表面波纹等现象。这个新参数提供的结果分辨率比鲜映性(DOI)测量更高,更接近人眼对表面纹理的感知,尤其是汽车外观等高质量表面。RIQ不佳的现象:橘皮、刷痕、波纹或其他表面纹理,导致反射影像扭曲。成因:工艺问题、涂料无规则流动、涂料粘度太高或太低、固化前涂料发生凹陷或流动、颗粒尺寸或分布不规则、过度喷涂、不适当的照射和重新喷涂时间不正确、涂料间的兼容性、固化时间和固化温度不正确。橘皮会明显降低成像质量,却不影响光泽度读数。使用传统的光泽度计测量这两个测试面板时,测量结果完全相同。 Rhopoint IQ-S可进行RIQ/DOI测量,量化差别。

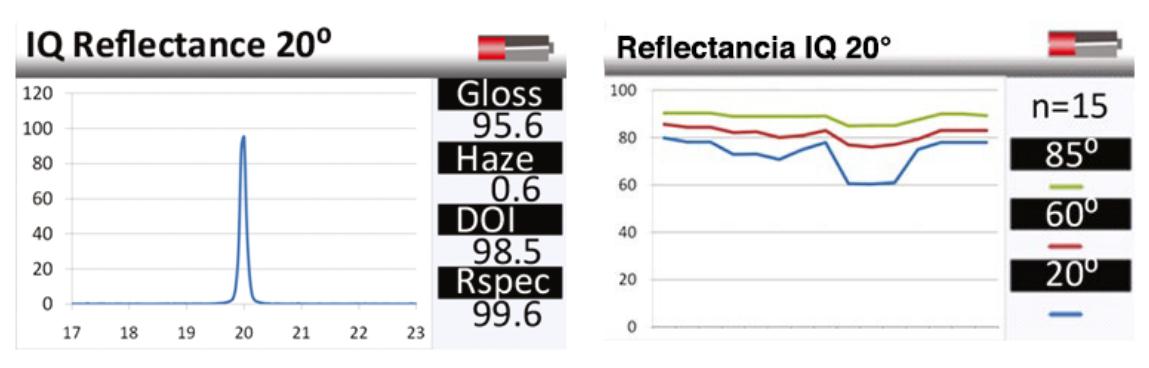

快速测量及数据统计: ◇快速测量所有参数。自带完整的统计功能,可进行图形趋势分析和报告。 ◇同步测量所有参数,测量结果、使用日期和时间标记。 ◇显示当前批次中读数的完整统计。 ◇图形报告提供快速趋势分析。 ◇可通过容差设置立即判断合格或不合格。 |
|
仪器规格 | |||
---|---|---|---|
操作 | 易于阅读的全彩屏幕;可调节亮度;6按键触摸显示界面 | ||

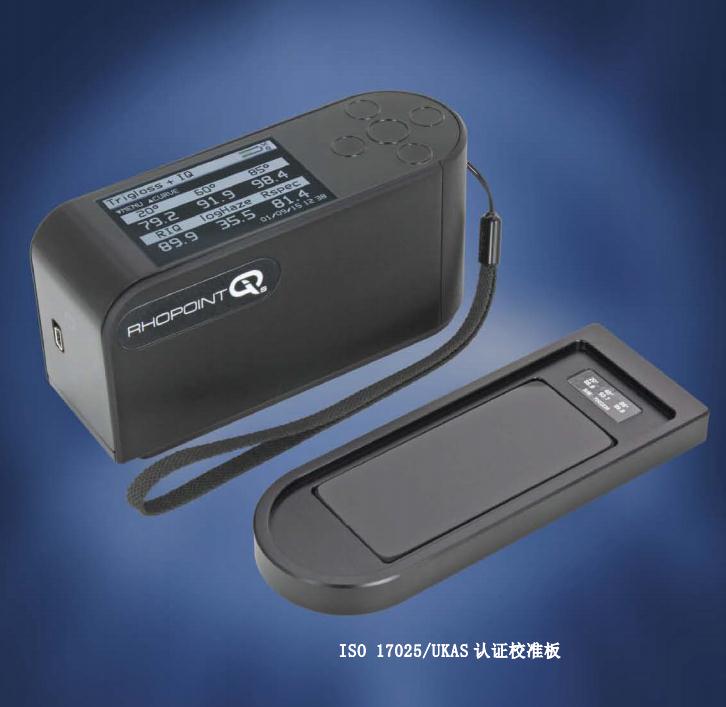

结构 | 校准底座配有定位检测器,可实现零错误校准 | ||
测量 | 一键测量;快速测量;用户可自定义结果批次名称 | ||
统计分析 | *大值、*小值、平均值、标准偏差;所有测量参数 | ||
图形分析 | 自带趋势分析;光泽度和 IQ 值 | ||
电源 | 可充电锂电池;操作时间超过 17 小时;20,000 个/次以上读数/充电 | ||
充电时间 | 电源充电器:4 小时 | ||
内存 | 8 MB = 999 个读数;用户可自定义批次编号 | ||
数据传输 | 蓝牙;兼容 PC 机;USB 连接,无需安装软件 | ||
测量面积 |
20°:6mm×6.4mm;
60°:9mm×13.5mm;
85°:4.4mm×44mm;
操作温度:15 ~ 40℃(60 ~ 104℉);
湿度:*高 85%,无凝露
|
||
尺寸和重量 |
65 mm x 140 mm x 50 mm(高 x 宽 x 深);
790 g;
毛重:1.75kg;
包装尺寸:180mm×330mm×280mm(高×宽×深)
|
||
界面语言 | 中文、英文、法文、西班牙文、德文、意大利文、土耳其文、日文 |
